BS5-F2R-P - датчики микрофотоэлектрические

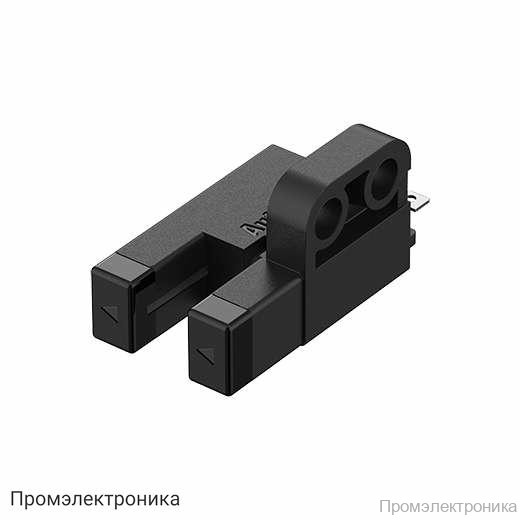

Техническое описание микрофотоэлектрического датчика BS5-F2R-P

Микрофотоэлектрический датчик BS5-F2R-P предназначен для высокоточного обнаружения объектов в автоматизированных системах управления и контроля. Благодаря компактному корпусу типа F и современным технологиям, устройство обеспечивает надежную работу в промышленных условиях, где требуется высокая скорость отклика и устойчивость к внешним воздействиям.

Датчик работает по принципу пересечения луча, что позволяет эффективно фиксировать наличие или отсутствие непрозрачных объектов. Минимальный размер обнаруживаемого объекта составляет ≥Ø0.8мм×2мм, что делает BS5-F2R-P отличным выбором для задач, требующих высокой точности. Расстояние срабатывания составляет 5 мм, а гистерезис не превышает 0,05 мм, что гарантирует стабильность и повторяемость результатов.

Время срабатывания датчика минимально: на свет — не более 20 мкс, на затемнение — до 100 мкс. Частота срабатывания достигает 2000 Гц, что позволяет использовать устройство в высокоскоростных производственных линиях. В качестве источника света используется инфракрасный LED-индикатор с пиковой длиной волны 940 нм. Для удобства эксплуатации предусмотрен красный светодиодный индикатор работы.

Датчик поддерживает два режима работы — на свет и на затемнение, которые выбираются с помощью контрольного провода. Управляющий выход выполнен по схеме PNP с открытым коллектором, что обеспечивает совместимость с большинством промышленных контроллеров. Подключение осуществляется через разъём, что упрощает монтаж и обслуживание.

Основные характеристики:

• Питание: 5-24V DC ±10% (максимальные пульсации 10%)
• Потребляемый ток: не более 30 мА
• Напряжение нагрузки: до 30VDC
• Ток нагрузки: до 100 мА
• Остаточное напряжение: ≤1,2VDC
• Электрическая защита: от обратной полярности и перегрузки по току
• Степень защиты: IP50 (по стандарту IEC)
• Диапазон рабочих температур: от -20 до +55℃
• Материалы: корпус — PBT, чувствительная часть — ПК
• Масса: около 30 г
• Вибро- и ударостойкость: выдерживает амплитуду 1,5 мм и ускорение до 196 м/с², а также ударные нагрузки до 15000 м/с²
• Устойчивость к помехам: ±240 В постоянного тока при моделировании шума

Датчик BS5-F2R-P — это надежное решение для автоматизации, обеспечивающее высокую точность, скорость и долговечность работы в различных промышленных условиях. Гарантия на изделие составляет 12 месяцев.
