Техническое описание микрофотоэлектрического датчика BS5-F1R-P

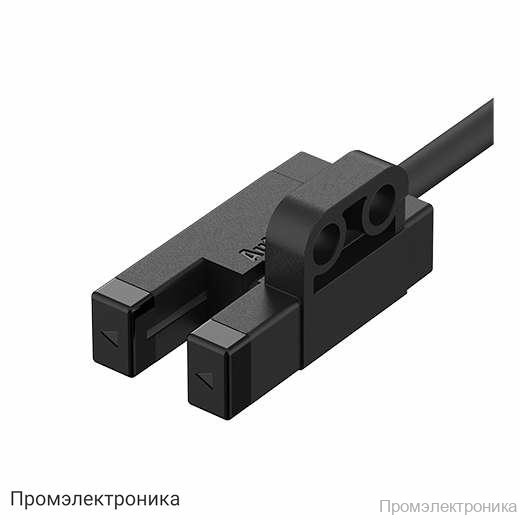

BS5-F1R-P — это компактный микрофотоэлектрический датчик с корпусом типа F, предназначенный для высокоточного обнаружения объектов в автоматизированных системах. Датчик работает по принципу пересечения луча и обеспечивает надежное определение непрозрачных объектов с минимальными размерами от Ø0,8 мм × 2 мм. Благодаря высокой чувствительности и быстрому времени отклика, устройство идеально подходит для применения в промышленной автоматике, сборочных линиях, системах контроля и сортировки.

Датчик оснащен инфракрасным LED-индикатором с пиковой длиной волны 940 нм, что обеспечивает стабильную работу даже при изменяющихся условиях окружающей среды. Встроенный красный светодиод служит индикатором работы, позволяя быстро определить состояние устройства. BS5-F1R-P поддерживает два режима работы — на свет и на затемнение, которые выбираются с помощью контрольного провода, что расширяет возможности интеграции в различные системы управления.

Корпус датчика выполнен из прочного материала PBT, а чувствительная часть — из поликарбоната, что гарантирует долговечность и устойчивость к механическим воздействиям. Степень защиты IP50 позволяет использовать устройство в условиях повышенной запыленности и влажности. Датчик подключается с помощью кабеля длиной 1 метр, что обеспечивает удобство монтажа и интеграции в существующие системы.

Основные характеристики BS5-F1R-P:

• Принцип работы: на пересечение луча
• Расстояние срабатывания: 5 мм
• Минимальный объект обнаружения: ≥Ø0,8 мм × 2 мм
• Гистерезис: ≤0,05 мм
• Время срабатывания: на свет — макс. 20 мкс, на затемнение — макс. 100 мкс
• Частота срабатывания: 2000 Гц
• Источник света: инфракрасный LED-индикатор (940 нм)
• Режим работы: на свет / на затемнение (устанавливается контрольным проводом)
• Индикатор работы: красный светодиод
• Напряжение питания: 5–24 В DC ±10%
• Потребляемый ток: макс. 30 мА
• Управляющий выход: PNP с открытым коллектором
• Ток нагрузки: не более 100 мА
• Электрическая защита: защита от обратной полярности и перегрузки по току
• Вибро- и ударостойкость: выдерживает вибрации и удары в промышленных условиях
• Температурный диапазон: от -20 до +55°C (хранение: -25…+85°C)
• Влажность: 35–85% относительной влажности
• Степень защиты: IP50
• Способ подключения: кабель 1 м, 4-жильный, AWG28
• Масса: около 50 г

Датчик BS5-F1R-P — это надежное решение для задач, требующих высокой точности и быстрого отклика. Он обеспечивает стабильную работу в сложных условиях эксплуатации и легко интегрируется в современные автоматизированные системы.
