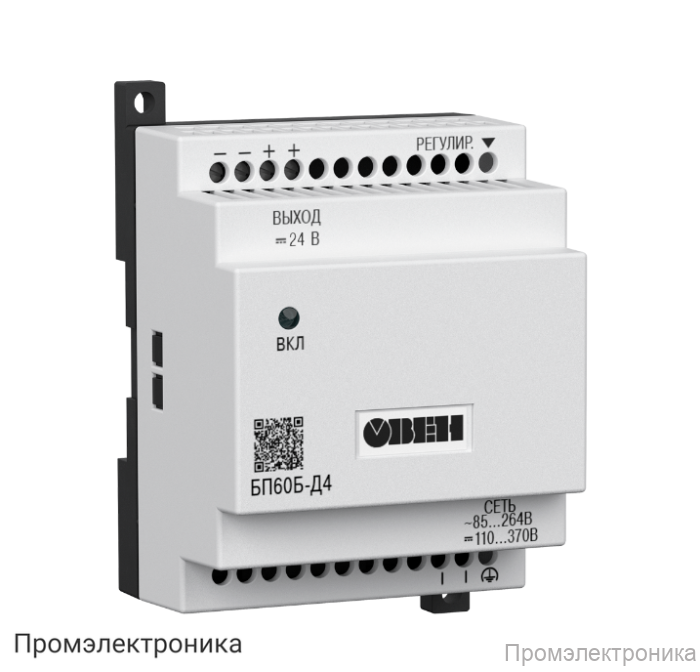

БП60Б-Д4-15 - блок питания одноканальный

Техническое описание блока питания БП60Б-Д4-15

БП60Б-Д4-15 — это одноканальный блок питания, предназначенный для обеспечения стабильного электропитания различного промышленного оборудования и автоматизированных систем управления. Данная модель отличается высокой надежностью, компактными размерами и широким диапазоном входных напряжений, что делает её универсальным решением для использования в различных условиях эксплуатации.

Блок питания поддерживает работу как от сети переменного, так и постоянного тока. Входное напряжение переменного тока составляет от 90 до 264 В, а постоянного — от 110 до 370 В. Частота входного переменного напряжения находится в диапазоне 47...63 Гц, что позволяет использовать устройство в различных электросетях.

Максимальная выходная мощность блока питания составляет 60 Вт, а выходное напряжение — 15 В с отклонением не более ±1%. Максимальный ток нагрузки достигает 4 А, что обеспечивает стабильную работу подключаемых устройств. Амплитуда пульсации выходного напряжения не превышает 120 мВ, что гарантирует высокое качество питания и минимальные помехи для чувствительной электроники.

Ключевые технические характеристики:

Входное напряжение переменного тока: 90...264 В
Входное напряжение постоянного тока: 110...370 В
Частота входного напряжения: 47...63 Гц
Максимальная выходная мощность: 60 Вт
Выходное напряжение: 15 В ±1%
Максимальный ток нагрузки: 4 А
Амплитуда пульсации: 120 мВ
Порог срабатывания защиты по току: не более 1,5 Imax
Нестабильность выходного напряжения при изменении напряжения питания: ±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки: ±0,25 %
Рабочий диапазон температур: –20...+50 °C
Коэффициент температурной нестабильности: ±0,025 %/°C
Электрическая прочность изоляции вход-выход: 3 кВ
Электрическая прочность изоляции вход-корпус: 1,5 кВ
Степень защиты корпуса: IP20
Габаритные размеры корпуса: 72×90×58 мм
Гарантия: 24 месяца

БП60Б-Д4-15 соответствует требованиям по уровню радиопомех согласно ГОСТ Р 51527 группа С, что подтверждает его безопасность и надежность в эксплуатации. Корпус устройства выполнен в типоразмере Д4 и обеспечивает защиту от пыли и случайных прикосновений со стороны передней панели.

Блок питания стабильно работает при температуре окружающего воздуха от –20 до +50 °С, при атмосферном давлении от 86 до 106,7 кПа и относительной влажности воздуха до 80% (при +25 °С и ниже без конденсации влаги). Благодаря этим характеристикам, БП60Б-Д4-15 идеально подходит для использования в промышленных и автоматизированных системах, где требуется надежное и стабильное электропитание.
