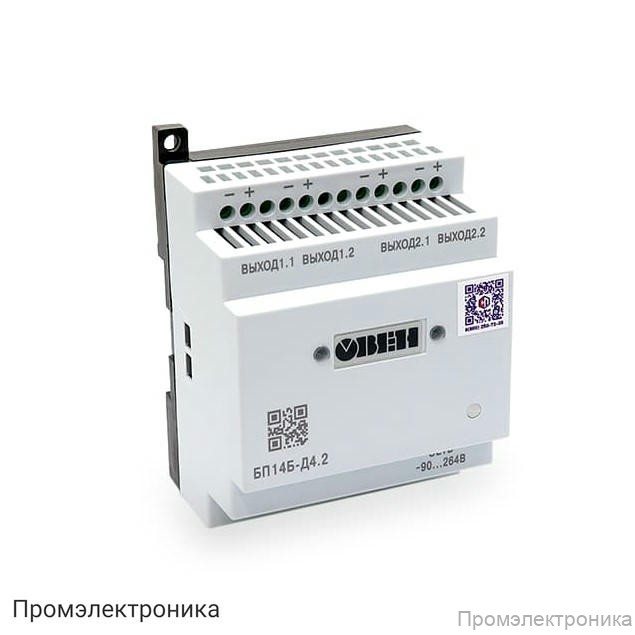

БП14Б-Д4 - блок питания 2-х или 4-х канальный

Техническое описание блока питания БП14Б-Д4

БП14Б-Д4 — это современный блок питания, предназначенный для надежного и стабильного электропитания датчиков и другой промышленной автоматики. Устройство выполнено в компактном корпусе типа Д4 с габаритами 72х90х58 мм и обеспечивает высокую степень защиты и стабильности выходных параметров. Благодаря наличию 4 независимых каналов, БП14Б-Д4 идеально подходит для распределенных систем, где требуется одновременное питание нескольких устройств.

Блок питания поддерживает широкий диапазон входных напряжений:

• Переменное напряжение: 90...264 В
• Постоянное напряжение: 110...370 В
• Частота входного переменного напряжения: 47...63 Гц

Суммарная выходная мощность устройства составляет 14–15 Вт, что позволяет использовать его для питания различных типов датчиков и исполнительных механизмов. Для каждого из четырех каналов предусмотрено номинальное выходное напряжение 24 В с минимальной нестабильностью при изменении входного напряжения и тока нагрузки — не более ±0,2%. Это гарантирует стабильную работу подключенных устройств даже при колебаниях питающей сети.

Ключевые технические характеристики:

• Количество выходных каналов: 4
• Выходное напряжение канала: 24 В ±0,48%
• Максимальный ток нагрузки на канал: 145 мА
• Амплитуда пульсации выходного напряжения: 60 мВ
• Порог срабатывания защиты по току: (1,2...1,8) Imax
• Коэффициент температурной нестабильности: ±0,025 %/°C
• Электрическая прочность изоляции: вход-выход — 2 кВ, выход-выход — 1,5 кВ, вход-корпус — 1,5 кВ
• Степень защиты корпуса: IP20 (со стороны передней панели)
• Уровень радиопомех: по ГОСТ Р 51527 группа С

БП14Б-Д4 рассчитан на эксплуатацию в широком диапазоне температур окружающей среды от –20 до +50 °C, при атмосферном давлении 86...106,7 кПа и относительной влажности воздуха до 80% (при +25 °C и ниже без конденсации влаги). Это делает устройство универсальным решением для различных промышленных и лабораторных условий.

В комплект поставки входят:

• Блок питания
• Паспорт и руководство по эксплуатации
• Гарантийный талон

БП14Б-Д4 — это надежное и эффективное решение для организации питания датчиков и другой электроники, требующей стабильного и защищенного электропитания.
