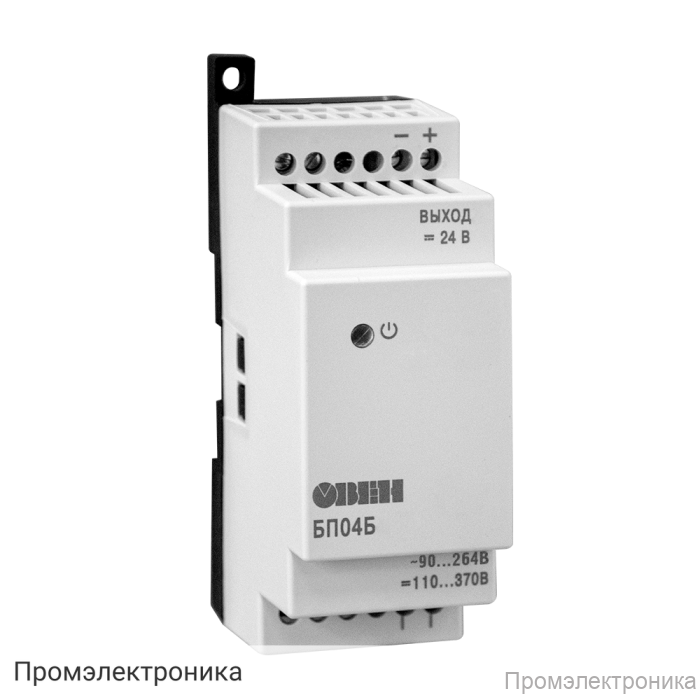

БП04Б-Д2 - блок питания одноканальный

Техническое описание блока питания БП04Б-Д2

БП04Б-Д2 — это одноканальный блок питания, предназначенный для обеспечения стабильного электропитания различного оборудования в промышленной и бытовой автоматике. Устройство отличается высокой надежностью, компактными размерами и широким диапазоном входных напряжений, что позволяет использовать его в различных условиях эксплуатации.

Основные характеристики БП04Б-Д2:

• Входное напряжение переменного тока: 90...264 В
• Входное напряжение постоянного тока: 110...370 В
• Частота входного переменного напряжения: 47...63 Гц
• Суммарная выходная мощность: 4 Вт
• Номинальное выходное напряжение канала: 24 В или 36 В
• Нестабильность выходного напряжения при изменении напряжения питания: ±0,2 %
• Нестабильность выходного напряжения при изменении тока нагрузки: ±0,15 %
• Рабочий диапазон температур: –20...+50 °C
• Коэффициент температурной нестабильности: ±0,025 % / °C
• Электрическая прочность изоляции между входом и выходом, а также между входом и корпусом: 1,5 кВ
• Уровень радиопомех: по ГОСТ Р 51527 группа С
• Тип и габаритные размеры корпуса: Д2, 36х90х58 мм
• Степень защиты корпуса (со стороны передней панели): IP20

Выходные параметры:

• Модификация БП04Б-Д2-24: выходное напряжение 24 В ±2%, максимальный ток нагрузки 0,165 А, амплитуда пульсации 100 мВ
• Модификация БП04Б-Д2-36: выходное напряжение 36 В ±2%, максимальный ток нагрузки 0,110 А, амплитуда пульсации 100 мВ

Условия эксплуатации:

• Температура окружающего воздуха: –20...+50 °C
• Атмосферное давление: 86...106,7 кПа
• Относительная влажность воздуха при +25 °C и ниже без конденсации влаги: не более 80%

Блок питания БП04Б-Д2 оснащён защитой по току с порогом срабатывания не более 1,5 Imax, что обеспечивает безопасность эксплуатации и защищает подключаемое оборудование от перегрузок. Компактные размеры и степень защиты IP20 позволяют использовать устройство в распределительных шкафах и других ограниченных пространствах. В комплект поставки входят сам блок питания, паспорт и руководство по эксплуатации, а также гарантийный талон.
