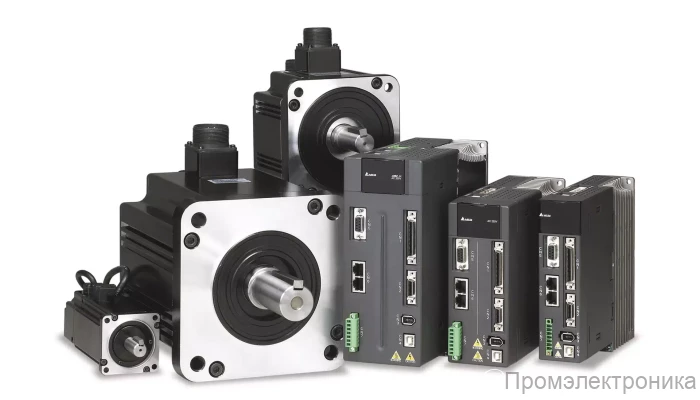

Блок управления серводвигателем Delta Electronics ASD-B3A-0221-E

Delta Electronics ASD-B3A-0221-E

Delta Electronics ASD-B3A-0221-E — это блок управления серводвигателем, разработанный для обеспечения высокой точности и надежности в управлении движением. Данный блок управления идеально подходит для использования в промышленных системах автоматизации, где требуется высокая производительность и точность.

Ключевые особенности и преимущества:

Высокая точность благодаря поддержке 24-битного энкодера (16 777 216 имп/об).
Эффективное управление с использованием технологии SVPWM и автоматической/ручной настройки.
Широкий диапазон регулирования скорости 1:6000, что позволяет адаптироваться к различным задачам.
Надежность и безопасность благодаря соответствию стандартам IEC/EN 61800-5-1, UL 508C, CE, UL.
Гибкость в управлении с возможностью задания сигналов через интерфейс EtherCAT и внутренние регистры.

Основные технические характеристики:

Модель:	ASD-B3A-0221-E
Используемый двигатель:	ECM-B3M-Cx0602xS1
Напряжение питания блока управления:	1 х 220 В
Мощность:	200 Вт
Входной ток:	2,77 А
Выходной ток номинальный:	1,55 А
Выходной ток кратковременный:	7,07 А
Способ охлаждения:	Естественная конвекция
Поддерживаемая разрядность энкодера:	24-бит (16 777 216 имп/об)
Способ управления:	SVPWM
Способ настройки:	Автоматический/Ручной
Встроенный тормозной резистор:	Отсутствует
Сигналы задания в режиме позиционирования:	По интерфейсу EtherCAT/Внутренними регистрами
Максимальная частота импульсного задания:	4 МГц
Способы сглаживания:	НЧ-фильтр, S-фильтр
Электронный коэффициент редукции:	(1 / 4 < N / M < 262144)
Ограничение по моменту:	Настраиваемое до 350%
Сигналы задания в режиме скорости:	Внешнее аналоговое/внутренние регистры
Сигнал аналогового задания:	-10В…+10В, 12 бит
Диапазон регулирования скорости:	1:6000
Полоса пропускания:	3,1 кГц
Сигналы задания в режиме момента:	Внешнее аналоговое/внутренние регистры
Количество дискретных входов/выходов:	9/6
Интерфейс коммуникации:	EtherCAT
Способ монтажа:	Монтажная панель внутри шкафа при отсутствии коррозийных веществ и газов
Конструктивное исполнение:	IP20
Диапазон рабочих температур:	0…55 ˚С (при 45 ˚С и выше, требуется дополнительное охлаждение)
Температура хранения:	-20…+65 ˚С
Допустимая влажность:	0…90 % (без выпадения конденсата)
Допустимая вибрация:	9.80665 m/s² (1 G) менее 20 Hz, 5.88 m/s² (0.6 G) 20 до 50 Hz

Области применения:

Delta Electronics ASD-B3A-0221-E находит применение в системах автоматизации производственных процессов, робототехнике, станках с ЧПУ и других промышленных установках, где требуется высокая точность и надежность управления движением.

Компания Промэлектроника является официальным дилером Delta Electronics. Для получения консультаций и оформления заказа обращайтесь по адресу электронной почты: sales@prom-elec.com.
