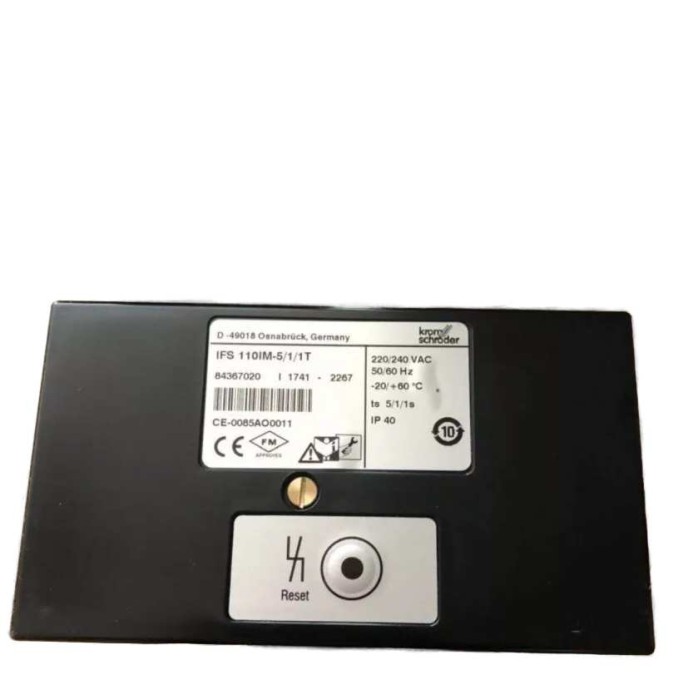

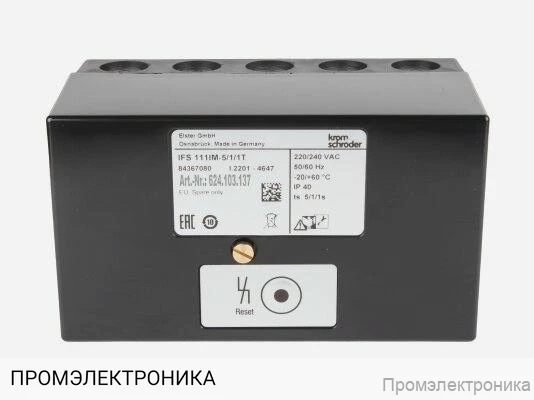

Блок управления горелкой Kromschroder IFS 110IM-5/1/1T, 84367020

Топочный автомат Kromschroder IFS 110IM-5/1/1T: Бескомпромиссная безопасность и надежность

Представляем вашему вниманию топочный автомат Kromschroder IFS 110IM-5/1/1T (артикул: 84367020) – высокотехнологичное устройство от ведущего немецкого производителя Honeywell Kromschroder, предназначенное для автоматизации управления и контроля газовых горелок. Этот менеджер горения является ключевым элементом в обеспечении безопасной, эффективной и стабильной работы современного газопотребляющего оборудования.

Компания Промэлектроника, являясь официальным дилером продукции Kromschroder, гарантирует подлинность каждого устройства, предоставляет полную техническую поддержку и обеспечивает заводскую гарантию. Приобретая оборудование у нас, вы получаете уверенность в его качестве и надежности. Для консультаций и заказа обращайтесь по адресу: sales@prom-elec.com.

Применение и назначение

Автомат горения IFS 110IM-5/1/1T разработан для использования с газовыми горелками с наддувом (вентиляторными), функционирующими в прерывистом режиме. Прерывистый режим подразумевает, что технологический цикл требует как минимум одной полной остановки горелки в течение 24 часов. Это делает его идеальным решением для широкого спектра промышленного и отопительного оборудования, включая:

Промышленные печи и сушильные установки.
Отопительные котлы и теплогенераторы.
Покрасочные камеры.
Технологические линии, где требуется точное и безопасное управление процессом горения.

Основная задача устройства – полностью автоматизировать процесс розжига, контролировать наличие пламени в процессе работы и выполнять немедленное аварийное отключение подачи газа при возникновении любых нештатных ситуаций, в первую очередь – при погасании пламени.

Принцип работы и ключевые функции

Kromschroder IFS 110IM-5/1/1T реализует строгий и многократно проверенный алгоритм контроля, полностью соответствующий международным стандартам безопасности EN 298.

Проверка на посторонний свет. Перед каждым запуском система выполняет критически важную проверку. С помощью ультрафиолетового датчика (УФ-датчика) она анализирует камеру сгорания на наличие постороннего света или остаточного пламени. Если обнаружен ложный сигнал, запуск блокируется до устранения причины. Эта функция предотвращает подачу газа в уже горящую топку и полностью исключает риск взрыва.
Контролируемый розжиг. После успешной проверки на посторонний свет автомат инициирует последовательность запуска. Он подает напряжение на запальный трансформатор и одновременно открывает газовый клапан первой ступени (V1). Встроенный высоковольтный воспламенитель генерирует мощную искру для розжига газовоздушной смеси. Для данной модели время розжига составляет около 3 секунд, в течение которого должно сформироваться стабильное пламя.
Постоянный мониторинг пламени. С момента образования пламени УФ-датчик непрерывно контролирует его наличие и стабильность. Ультрафиолетовые датчики, такие как совместимые с автоматом UVS 1, UVS 5, UVS 6 и UVS 8, известны своей способностью безошибочно детектировать УФ-излучение пламени горения газа и не реагировать на раскаленные стенки камеры сгорания, что исключает ложные срабатывания.
Мгновенное аварийное отключение. Это важнейшая функция безопасности. В случае срыва, затухания или любой другой причины исчезновения пламени, IFS 110IM-5/1/1T реагирует менее чем за одну секунду, немедленно прекращая подачу напряжения на газовые клапаны. Это гарантирует, что несгоревший газ не будет скапливаться в топке, предотвращая опасные ситуации.
Интеллектуальная самодиагностика. Устройство постоянно анализирует собственное состояние и корректность входящих сигналов. При обнаружении отклонений или внутренних неисправностей (например, в электронной схеме) оно также переходит в режим безопасной блокировки. Красный светодиод, встроенный в кнопку сброса, информирует оператора о состоянии системы:
- Светится постоянно: Блокировка из-за внешней причины (погасание пламени, отсутствие розжига в течение времени безопасности, неверное подключение).
- Мигает: Внутренняя неисправность самого автомата. Требуется проверка устройства.

Конструктивные особенности и преимущества

Высокая скорость срабатывания: Время реакции на погасание пламени менее 1 секунды, что значительно повышает уровень безопасности установки.
Надежный корпус: Изготовлен из ударопрочного, термостойкого пластика, обеспечивающего класс защиты IP40. Это гарантирует защиту от проникновения пыли и посторонних предметов, а также долгий срок службы в промышленных условиях.

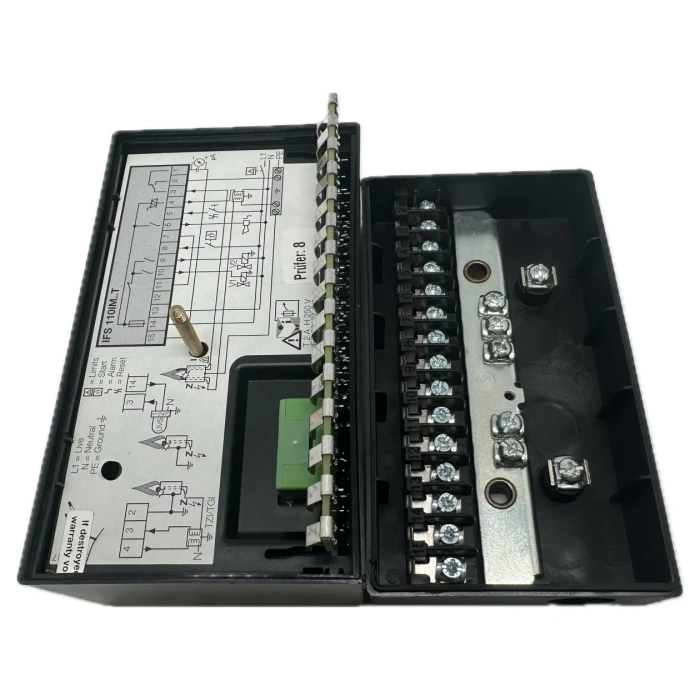

Удобство управления и сигнализации: На корпусе расположена встроенная кнопка для ручной деблокировки (сброса) после аварийной остановки. Также предусмотрен выход (клемма 6) для подключения внешнего светового или звукового сигнализатора неисправности.
Гибкость монтажа: Устройство может быть установлено в любом положении, что упрощает его интеграцию в шкафы управления и компоновку системы.
Широкий диапазон рабочих температур: Стабильная работа гарантируется при температурах окружающей среды от -20 до +60 °C без образования конденсата.
Сертификация: Оборудование соответствует требованиям Технического Регламента Таможенного Союза (EAC) и европейским нормам безопасности для газового оборудования.

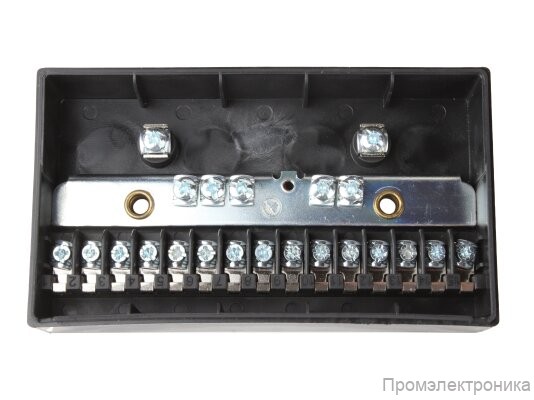

Монтаж и электроподключение

Для корректной и безопасной работы автомата необходимо строго соблюдать правила монтажа:

Расстояние до горелки: Длина кабеля до горелки не должна превышать 50 метров.
Выбор кабеля: Используйте кабели, соответствующие местным нормам. Рекомендуемое сечение для сигнальных и управляющих линий – до 1,5 мм², для защитного заземления – 4 мм². Для линии розжига следует использовать неэкранированный высоковольтный кабель (например, FZLSi до 180°C или FZLK до 80°C).
Прокладка кабелей: Во избежание электромагнитных помех, кабель розжига необходимо прокладывать отдельно от кабеля УФ-датчика, на максимально возможном расстоянии и не в общих металлических трубах. Кабель розжига должен быть проложен по кратчайшему пути и надежно закреплен. Используйте только помехозащищенные штекеры для свечей зажигания.
Электрическое подключение: Критически важно не путать фазный (L1) и нулевой (N) проводники. Обеспечьте надежное защитное заземление (PE) как на автомате, так и на корпусе горелки.

Диагностика неисправностей

Автомат IFS предоставляет четкую обратную связь для диагностики:

Нет искры при запуске: Проверьте напряжение розжига, целостность и длину кабеля, зазор на электроде (рекомендуется около 2 мм), заземление горелки.
Искра есть, но нет розжига: Проверьте, открывается ли газовый клапан (напряжение на клеммах), и нет ли воздуха в газовой линии (требуется продувка).
Розжиг есть, но автомат уходит в аварию: Наиболее частые причины – перепутаны L1 и N, загрязнение УФ-датчика, неправильное положение датчика относительно пламени, некорректное соотношение газ/воздух, плохое заземление.
Горелка отключается во время работы: Проверьте стабильность пламени, чистоту УФ-датчика и надежность всех электрических соединений.
Автомат не сбрасывается (не деблокируется): Возможно, истек срок службы УФ-трубки или на клемму сброса подается постоянное напряжение (сигнал должен быть кратковременным, около 1с).
