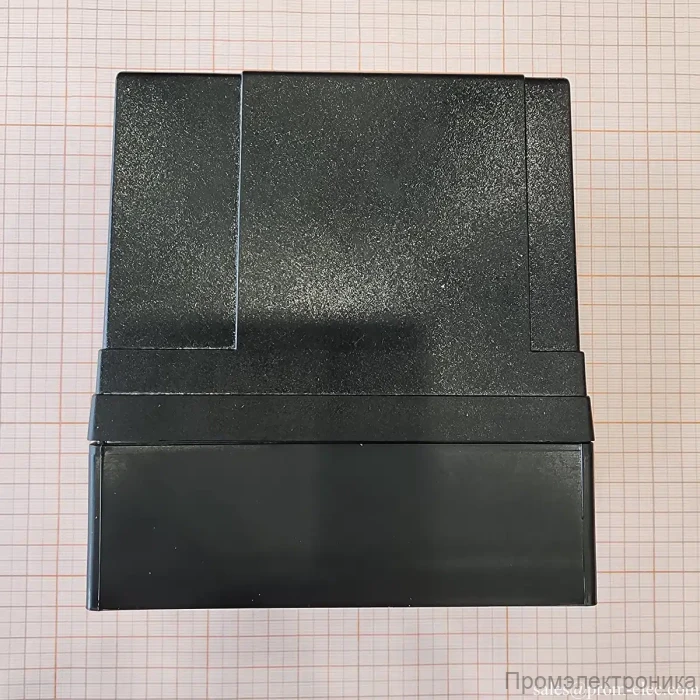

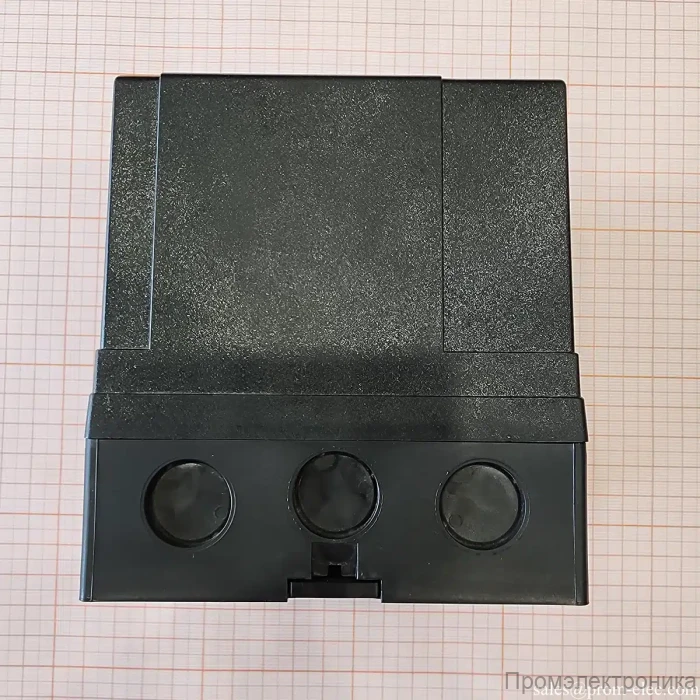

Блок контроля герметичности Kromschroder TC 410-1T, 84765810

Назначение и область применения

Автомат контроля герметичности Kromschroder TC 410-1T – это важнейший компонент систем безопасности для газопотребляющего оборудования. Его основная задача – выполнять проверку на герметичность сборки из двух автоматических запорных клапанов перед каждым запуском горелки или после каждой плановой остановки. Применение данного устройства обязательно для промышленных тепловых установок в соответствии с требованиями стандарта EN 746-2.

Прибор предназначен для работы с быстро или медленно открывающимися газовыми клапанами. Процесс проверки полностью автоматизирован и управляется непосредственно блоком TC 410. Для функционирования системы необходимо соединить межклапанное пространство (объем трубопровода между двумя клапанами) с внешним датчиком-реле давления, который передает сигнал на блок контроля.

Устройство находит широкое применение в:

Газовых горелках на промышленных печах.
Отопительных котлах большой мощности.
Технологических линиях, использующих сжигание газа.
Любых установках, где требуется повышенный уровень безопасности и автоматический контроль состояния запорной арматуры.

Принцип работы и режимы тестирования

Логика работы устройства основана на анализе изменения давления в замкнутом объеме между двумя клапанами (V1 и V2). Для этого используется внешний датчик-реле давления, который настраивается на половину входного давления газа (Pu/2). В зависимости от начальных условий, блок TC 410 запускает одну из двух программ проверки:

Программа А: Запускается, если давление в межклапанном пространстве (Pz) превышает Pu/2. Это говорит о возможной негерметичности входного клапана V1. Блок открывает второй клапан (V2), сбрасывая давление из тестового объема. Затем V2 закрывается, и устройство измеряет, не поднимается ли давление снова. Если давление остается низким, значит, V1 герметичен.
Программа Б: Запускается, если давление Pz ниже Pu/2. Это исходное состояние для герметичной системы. Блок кратковременно открывает первый клапан (V1), чтобы создать в тестовом объеме давление, равное входному. Затем V1 закрывается. Устройство контролирует, падает ли давление в межклапанном пространстве. Если давление остается стабильно высоким, это подтверждает герметичность второго клапана (V2).

Пользователь может выбрать момент проведения проверки с помощью перемычки на плате устройства:

Mode 1 (Заводская настройка): Проверка выполняется перед пуском горелки. Устройство ожидает сигнала на запуск от системы управления, проводит тест и, в случае успеха, выдает разрешающий сигнал «ОК» на автомат розжига. Это наиболее распространенный и безопасный режим.
Mode 2: Проверка выполняется после штатного отключения горелки. Как только горелка гаснет, TC 410 немедленно проводит тест клапанов. Это позволяет выявить неисправность заранее, до следующего цикла запуска.

В случае обнаружения утечки на любом из клапанов блок TC 410 блокирует запуск горелки и активирует соответствующий светодиодный индикатор неисправности (отдельно для клапана V1 и V2), а также замыкает контакты аварийного реле для передачи сигнала на пульт диспетчера или включения светозвуковой сигнализации.

Ключевые особенности и преимущества

Высокий уровень безопасности: Полностью автоматическая проверка исключает человеческий фактор и предотвращает запуск оборудования с негерметичной газовой арматурой.
Гибкая настройка времени проверки: Время тестирования tp можно настроить с помощью перемычек на плате в диапазоне от 10 до 60 секунд. Это позволяет адаптировать прибор для систем с разным тестовым объемом, обеспечивая оптимальное соотношение между скоростью и точностью обнаружения утечек.

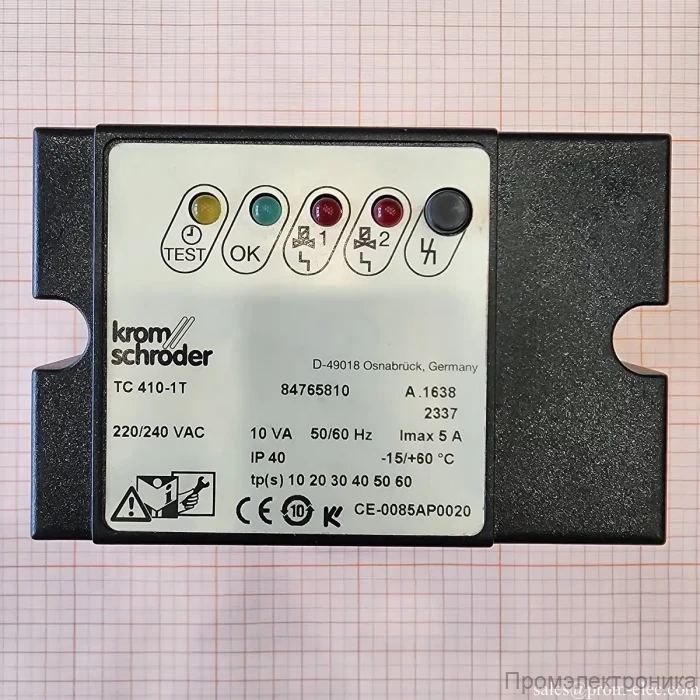

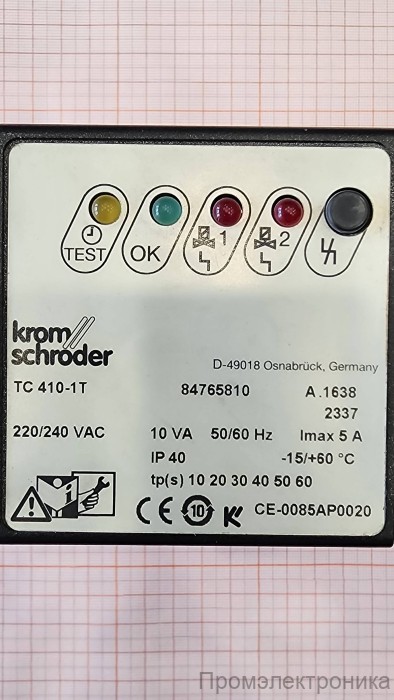

Четкая светодиодная индикация: На лицевой панели расположены яркие светодиоды для индикации состояний: TEST (желтый, идет процесс проверки), OK (зеленый, клапаны герметичны), и два красных индикатора для индикации негерметичности клапана 1 или клапана 2.

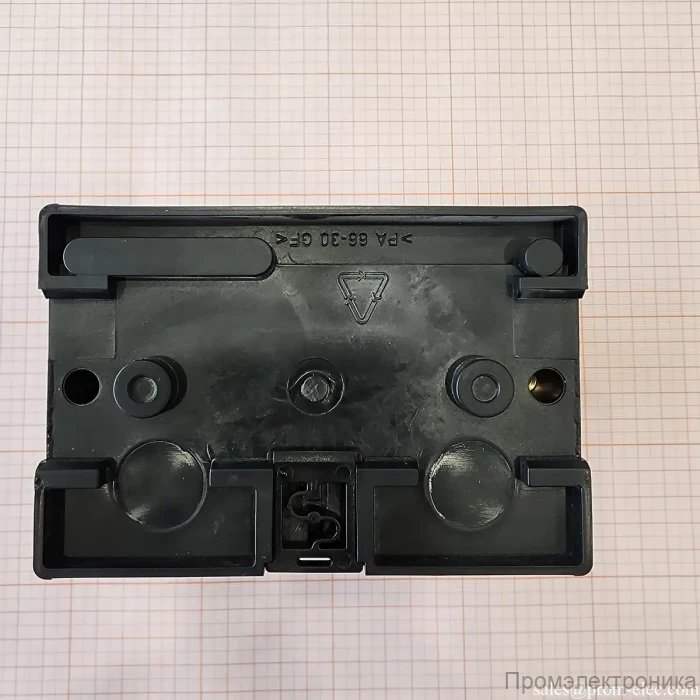

Простота монтажа: Устройство имеет цокольное основание для быстрой установки на 35-мм DIN-рейку или для винтового крепления к панели шкафа управления.
Надежная работа: Устройство автоматически перезапускает проверку в случае кратковременного сбоя питания. Применяется сменный плавкий предохранитель на 5А для защиты внутренних цепей и выходов на клапаны.
Универсальность: Работает с широким спектром клапанов Kromschroder (VG, VK, VAS, VCS) и совместим с сетями переменного тока 220/240 В, 50/60 Гц.
Международные сертификаты: Продукт имеет допуски FM, UL, AGA, EAC, что подтверждает его соответствие строгим международным стандартам безопасности.

Монтаж и электроподключение

Монтаж устройства должен производиться квалифицированным персоналом в соответствии с действующими нормами. Прибор устанавливается в шкафу управления. Корпус имеет степень защиты IP40. Важно обеспечить минимальное расстояние в 20 мм от стенки шкафа для вентиляции.

Электроподключение осуществляется к клеммной колодке под крышкой прибора. Важно строго соблюдать полярность подключения L1 (+) и N (-), так как неправильное подключение может привести к повреждению устройства. Клеммы рассчитаны на провод сечением до 2,5 мм². Внешний датчик-реле давления подключается к соответствующим клеммам (6 и 7). Выходы для управления клапанами V1 и V2, а также выход разрешающего сигнала «ОК» и контакты аварийного реле выведены на клеммную колодку согласно схеме в инструкции.

Технические характеристики

Артикул: 84765810
Серия: Kromschroder TC 410
Напряжение питания: 220/240 В~ (-15%/+10%), 50/60 Гц
Потребляемая мощность: 10 ВА
Максимальное избыточное давление газа: до 500 мбар (в зависимости от применяемого датчика-реле давления)
Время проверки (tp): настраиваемое, от 10 до 60 с
Выходы на клапаны: макс. коммутационный ток 5 А
Аварийный выход: сухой контакт, макс. 1 А при 240 В
Температура окружающей среды: от -15 до +60 °C (без образования конденсата)
Температура хранения: от -15 до +40 °C
Степень пылевлагозащиты: IP 40
Срок службы: 10 лет или 250 000 циклов включения
Габариты (ШxВxГ): 84x134x135 мм
Вес: 1.49 кг
