Твердотельное реле (ТТР): Глубокое погружение в принцип работы, устройство и применение

В мире автоматизации и силовой электроники, где надежность и скорость переключений играют решающую роль, на смену классическим электромеханическим реле (ЭМР) все увереннее приходят их "тихие" собратья — твердотельные реле (ТТР). Лишенные движущихся частей, они предлагают иной уровень производительности и долговечности. Эта статья — подробный разбор анатомии, принципов работы, преимуществ и практических нюансов применения этих удивительных устройств.

Что такое твердотельное реле? Анатомия без движущихся частей

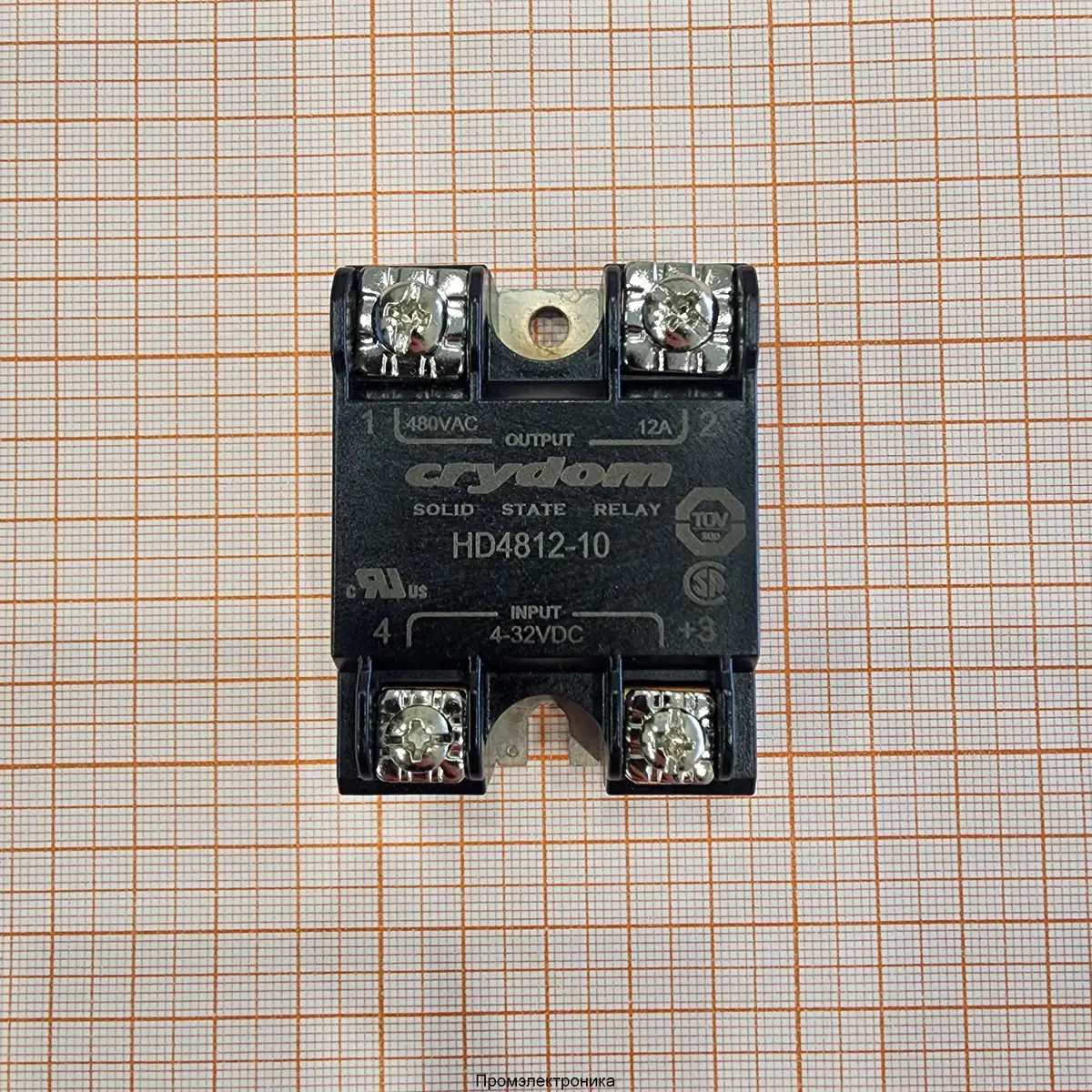

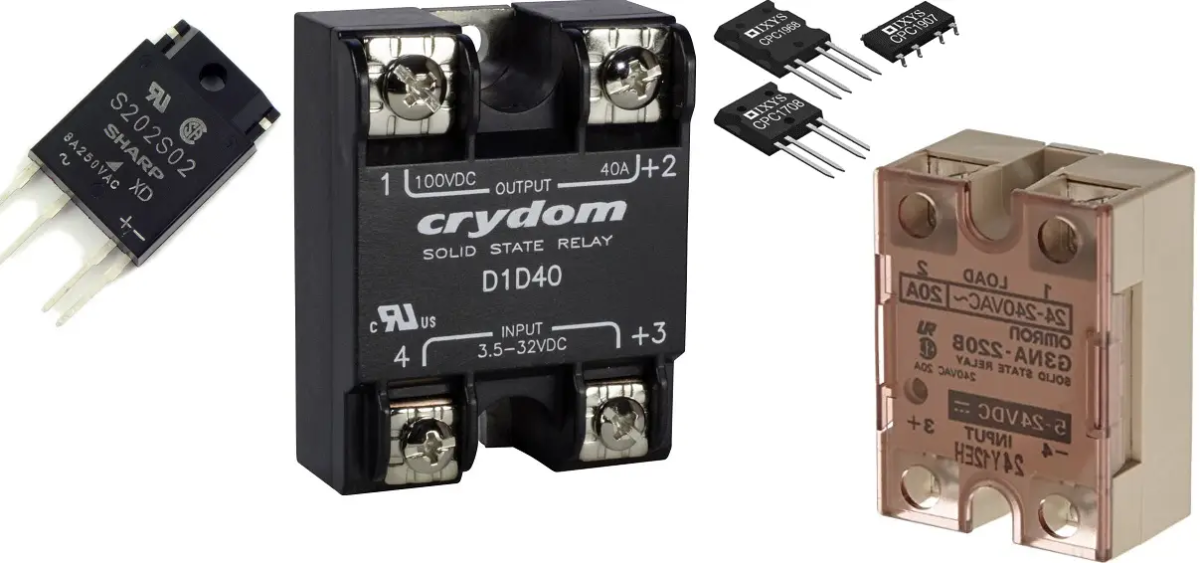

Твердотельное реле— это полностью электронное коммутационное устройство, предназначенное для включения и выключения (коммутации) цепей высокой мощности с помощью низковольтного управляющего сигнала. Главное его отличие от электромеханического аналога — полное отсутствие каких-либо механических подвижных элементов, таких как якорь, пружины и физические контакты. Вся работа происходит на уровне полупроводниковых кристаллов.

Стандартное твердотельное реле состоит из трех ключевых функциональных блоков:

1. Входная цепь (управляющая цепь): Это "уши" реле. Сюда подается низковольтный управляющий сигнал (например, от 3 до 32 В постоянного тока) от контроллера, датчика или компьютера. Эта цепь спроектирована так, чтобы потреблять минимальный ток, что позволяет управлять мощной нагрузкой напрямую с выходов микроконтроллеров.
2. Цепь изоляции (гальваническая развязка): Это "иммунная система" реле, критически важный узел, который физически и электрически разделяет низковольтную управляющую цепь от высоковольтной силовой. Это обеспечивает безопасность управляющей электроники и персонала, предотвращая попадание высокого напряжения в цепь управления в случае аварии.
3. Выходная цепь (коммутируемая цепь): Это "мускулы" реле. Здесь находится силовой полупроводниковый ключ, который и разрывает или замыкает цепь с нагрузкой (например, ТЭНом, двигателем, лампой).

Отсутствие механики — это не просто конструктивная особенность, это фундаментальное преимущество, которое определяет все остальные сильные стороны ТТР.

Сердце реле: Принцип работы гальванической развязки

Как передать команду от управляющей цепи к силовой, если между ними нет прямого электрического контакта? Ответ — с помощью света. В подавляющем большинстве ТТР используется оптоэлектронная развязка, или оптопара.

Представьте себе герметичную темную комнату, разделенную непрозрачной стеной.

• В одной части находится светодиод (LED), подключенный к входной управляющей цепи.
• В другой части находится фоточувствительный элемент (например, фототранзистор или фотосимистор), который является частью силовой цепи.

Процесс работает так:

1. На входную цепь подается управляющее напряжение (например, 5В).
2. По цепи начинает течь небольшой ток, который зажигает светодиод внутри оптопары.
3. Излучаемый свет, невидимый для нас, проходит через оптически прозрачную, но электрически непроницаемую среду и попадает на фоточувствительный элемент.
4. Фотоны света "открывают" фоточувствительный элемент, который, в свою очередь, подает управляющий сигнал на главный силовой ключ (тиристор, симистор или транзистор).
5. Силовой ключ открывается, и через выходные клеммы реле начинает протекать ток, питающий основную нагрузку.

Как только управляющее напряжение снимается, светодиод гаснет, фотоприемник перестает получать световую энергию, силовой ключ закрывается, и цепь размыкается. Весь этот процесс происходит за доли миллисекунды, абсолютно бесшумно и без малейшего искрения.

"Мускулы" ТТР: Типы силовых коммутирующих элементов

Выбор силового ключа в выходной цепи зависит от типа нагрузки, с которой реле предстоит работать — постоянный (DC) или переменный (AC) ток.

• Для коммутации переменного тока (AC): Чаще всего используются симисторы (Triac). Это симметричный полупроводниковый прибор, способный проводить ток в обоих направлениях, что идеально подходит для синусоидального переменного напряжения. Для очень больших мощностей и индуктивных нагрузок могут применяться два встречно-параллельно включенных тиристора (SCR), которые обеспечивают большую надежность.
• Для коммутации постоянного тока (DC): Здесь правят бал полевые транзисторы (MOSFET). Они обладают очень низким сопротивлением в открытом состоянии, что минимизирует потери мощности и нагрев, особенно при работе с низковольтными цепями. Для высоковольтных цепей постоянного тока также применяются биполярные транзисторы с изолированным затвором (IGBT), сочетающие в себе преимущества MOSFET и биполярных транзисторов.

Интеллектуальная коммутация: "Переход через ноль" и другие режимы

Одним из важнейших преимуществ ТТР для работы в сетях переменного тока является возможность "умной" коммутации.

• Коммутация при переходе через ноль (Zero-Crossing): Это самый распространенный тип AC-реле. Такое реле включится не в тот момент, когда пришла команда, а дождется ближайшего момента, когда синусоидальное напряжение в сети пересечет нулевую отметку. Точно так же отключение происходит, когда через силовой ключ перестает течь ток (что также происходит вблизи нуля).
  • Зачем это нужно? Включение нагрузки (особенно мощной, вроде нагревателей) в момент пикового напряжения (например, 310В для сети 220В) создает огромный бросок тока и мощнейшие электромагнитные помехи (EMI), которые могут нарушить работу другой чувствительной электроники. Коммутация в нуле позволяет включать нагрузку максимально "мягко", практически без помех. Идеально подходит для резистивных нагрузок (ТЭНы, лампы накаливания).
• Случайная (мгновенная) коммутация (Random Switching): Эти реле включаются немедленно после подачи управляющего сигнала, в любой точке синусоиды. Они необходимы для управления высокоиндуктивными нагрузками (например, трансформаторами, некоторыми двигателями) и для систем фазового управления мощностью, где важно точно контролировать момент включения для регулировки яркости света или скорости вращения.

Битва титанов: Твердотельные vs. Электромеханические реле

Практические аспекты: Выбор, монтаж и защита ТТР

Несмотря на свою надежность, твердотельные реле требуют грамотного подхода к применению.

1. Теплоотвод — залог долгой жизни. Это самый важный аспект. В отличие от механического контакта с почти нулевым сопротивлением, на открытом полупроводниковом ключе всегда есть небольшое падение напряжения. При прохождении большого тока это падение напряжения превращается в тепло (P = V_падения * I_нагрузки). Без адекватного теплоотвода силовой ключ быстро перегреется и выйдет из строя. Поэтому при токах нагрузки свыше 3-5 Ампер использование радиатора является обязательным! Размер радиатора подбирается исходя из тока нагрузки и температуры окружающей среды.
2. Запас по току и напряжению. Всегда выбирайте реле со значительным запасом. Для резистивных нагрузок рекомендуется запас по току 25-30%. Для индуктивных (двигатели) и емкостных нагрузок пусковые токи могут превышать номинальные в 5-10 раз, поэтому запас должен быть многократным. По напряжению также необходим запас, особенно в промышленных сетях, где возможны всплески.
3. Защита от перенапряжений и КЗ. ТТР чувствительны к резким скачкам напряжения. Для их защиты параллельно нагрузке рекомендуется устанавливать варисторы (MOV). Для защиты от токов короткого замыкания следует использовать быстродействующие предохранители (gR или aR типа), так как обычные автоматы могут не успеть сработать до того, как силовой ключ будет поврежден.

Заключение: Когда стоит выбрать твердотельное реле?

Твердотельное реле — это не просто замена, а качественный шаг вперед по сравнению с электромеханикой. Его выбор оправдан и необходим в системах, где требуется:

• Частое переключение (например, системы ПИД-регулирования температуры с ТЭНами).
• Высокая скорость и точный контроль.
• Работа в условиях вибраций и агрессивных сред.
• Абсолютная бесшумность.
• Низкий уровень электромагнитных помех.
• Максимальная надежность и долговечность без необходимости обслуживания.

Да, они дороже и требуют внимания к охлаждению, но в долгосрочной перспективе инвестиции в твердотельные технологии окупаются сторицей за счет бесперебойной и точной работы оборудования. Это тихая, но мощная сила современной автоматики.
