Трансформатор розжига FIDA Compact 8/20 PM: Полное техническое руководство для специалистов по обслуживанию газовых горелок

Раздел 1: Введение. Роль и место трансформатора FIDA Compact 8/20 PM в современных горелочных устройствах

Трансформатор розжига FIDA Compact 8/20 PM является ключевым компонентом в системах автоматического розжига газовых и жидкотопливных горелок. От его надежности и корректной работы напрямую зависит безопасность, эффективность и стабильность запуска отопительного оборудования. Данное руководство предназначено для квалифицированных технических специалистов и инженеров по обслуживанию и ремонту горелочных устройств. В нем представлен исчерпывающий анализ технических характеристик, принципов работы, методов диагностики и правил безопасной эксплуатации трансформатора FIDA Compact 8/20 PM.

1.1. Принцип работы системы розжига: Обзор на системном уровне

Трансформатор розжига функционирует не как изолированное устройство, а как неотъемлемая часть единой системы, управляемой автоматом горения (также известным как менеджер горения). Понимание всей цепи событий необходимо для правильной диагностики и обслуживания. Стандартная последовательность автоматического розжига горелки выглядит следующим образом:

1. Команда на запуск: При поступлении запроса на тепло от системы управления (например, термостата) автомат горения инициирует цикл запуска.
2. Проверка систем безопасности: Контроллер проверяет состояние всех датчиков безопасности: реле давления газа и воздуха, датчики температуры, концевые выключатели и т.д.
3. Предварительная продувка: Включается вентилятор горелки для продувки камеры сгорания и дымоходов от возможного скопления несгоревших газов. Длительность продувки строго регламентирована.
4. Подача высокого напряжения: По окончании продувки автомат горения подает сетевое напряжение (обычно 230 V) на первичную обмотку трансформатора розжига.
5. Генерация искры: Трансформатор преобразует сетевое напряжение в высоковольтный импульс (тысячи вольт), который по высоковольтному кабелю подается на электроды розжига. Между электродами (или между электродом и заземленным корпусом горелки) возникает мощная электрическая дуга (искра).
6. Открытие топливного клапана и воспламенение: Практически одновременно с появлением искры автомат горения открывает электромагнитный клапан подачи топлива. Искра ионизирует топливовоздушную смесь и воспламеняет ее.
7. Контроль пламени: После успешного розжига специальный датчик (ионизационный электрод или УФ-датчик) регистрирует наличие стабильного пламени и передает сигнал на автомат горения.
8. Завершение цикла розжига: Получив подтверждение о наличии пламени, автомат горения прекращает подачу напряжения на трансформатор розжига (в системах с прерывистым режимом работы) и переводит горелку в рабочий режим. Если пламя не обнаружено в течение "безопасного времени", подача топлива прекращается, и система уходит в аварию (блокировку).

Таким образом, трансформатор является критически важным исполнительным устройством, чья задача — по команде контроллера надежно сгенерировать искру достаточной мощности для воспламенения смеси.

1.2. Производитель F.I.D.A. s.r.l.: Профиль, технологии и репутация

Компания F.I.D.A. (Fabbrica Italiana Dispositivi Accensione) была основана в Италии в 1945 году Бруно Грациати и с тех пор является одним из ведущих европейских разработчиков и производителей устройств розжига для бытовых и промышленных горелок. За десятилетия работы компания зарекомендовала себя как поставщик инновационных и исключительно надежных компонентов. В 2019 году F.I.D.A. вошла в состав американской корпорации Beckett, мирового лидера на рынке компонентов для систем сжигания топлива, что еще больше укрепило ее глобальные позиции.

Ключевым фактором, обеспечивающим высочайшую надежность трансформаторов FIDA, является их уникальная технология производства. Обмотки трансформатора помещаются в специальные формы, где в условиях высокого вакуума происходит их пропитка и полная заливка (инкапсуляция) высококачественной диэлектрической эпоксидной смолой. Такая монолитная конструкция обеспечивает несколько фундаментальных преимуществ, напрямую влияющих на срок службы в полевых условиях:

• Влагонепроницаемость: Полная герметизация исключает попадание влаги и конденсата на обмотки, что является одной из главных причин выхода из строя трансформаторов в котельных.
• Виброустойчивость: Монолитный компаунд надежно фиксирует все внутренние элементы, предотвращая их повреждение от вибраций, неизбежных при работе горелки.
• Высокая диэлектрическая прочность: Смола обеспечивает превосходную изоляцию, предотвращая внутренние пробои.
• Эффективный теплоотвод: Компаунд эффективно отводит тепло от обмоток, снижая риск перегрева.

Эта технология делает трансформаторы FIDA неремонтопригодными, но это осознанное инженерное решение, направленное на максимальное увеличение срока службы и надежности в тяжелых условиях эксплуатации котельных.

1.3. Расшифровка номенклатуры FIDA: Что означают "Compact", "PM", "CM" и цифровые индексы

Правильная идентификация модели трансформатора имеет решающее значение для его корректного подбора и замены. Номенклатура FIDA содержит всю необходимую техническую информацию. Разберем на примере модели Compact 8/20 PM:

• Compact: Обозначает серию трансформаторов с уменьшенными габаритами и весом по сравнению с традиционными моделями, что упрощает их монтаж в современных компактных горелках.
• 8/20: Это ключевые электрические параметры вторичной цепи.
  • 8: Выходное напряжение в киловольтах (кВ). В данном случае — 8 кВ (8000 V).
  • 20: Выходной ток (ток искры) в миллиамперах (мА). В данном случае — 20 мА.
• PM: Этот индекс указывает на тип высоковольтного выхода и является критически важным для правильного подключения. Существует два основных типа:
  • PM (Polo a Massa): Однополюсный (одновыводной) трансформатор. Имеет один высоковольтный вывод для подключения к электроду розжига. Второй полюс вторичной обмотки соединен с корпусом трансформатора (заземлен). Такие трансформаторы предназначены для систем розжига, где искра возникает между одним электродом и заземленной частью горелки.
  • CM (Centro a Massa): Двухполюсный трансформатор с заземленной центральной точкой вторичной обмотки. Имеет два высоковольтных вывода (например, 2x4 кВ) и предназначен для систем, где искра возникает между двумя изолированными друг от друга электродами.

Внимание! Замена трансформатора типа PM на тип CM (и наоборот) недопустима, даже если их вольт-амперные характеристики кажутся схожими. Это приведет к некорректной работе системы розжига, отсутствию искры или повреждению автомата горения. Всегда проверяйте маркировку на шильдике заменяемого устройства.

Раздел 2: Углубленные технические характеристики и конструкция

Для успешного применения, диагностики и замены трансформатора FIDA Compact 8/20 PM необходимо владеть точной и проверенной информацией о его параметрах.

2.1. Электрические и эксплуатационные параметры

Данные от различных поставщиков могут незначительно отличаться. В таблице ниже приведены выверенные технические характеристики, основанные на официальных каталогах и наиболее достоверных источниках.

Таблица 1: Сводные технические характеристики FIDA Compact 8/20 PM

Параметр	Значение
Первичная цепь	Напряжение питания	$230$ V AC
Частота	$50/60$ Hz
Потребляемый ток	$0.9$ A - $1.0$ A
Потребляемая мощность	прибл. $230$ VA
Вторичная цепь	Тип выхода	Однополюсный (PM)
Количество ВН выходов	1
Выходное напряжение (RMS)	$1\times 8$ кВ
Пиковое напряжение	$11.5$ кВ
Выходной ток (ток искры)	$20$ мА
Эксплуатационные параметры	Рабочий цикл (ED)	$25\%$ в 3-минутном цикле
Температура окружающей среды	до $60$ °C (см. примечание)
Класс защиты	IP44
Подключения и габариты	Разъем питания	Треугольный 3-pin
Разъем ВН-кабеля	Штекерный, $\varnothing 4$ мм
Габариты (ДxШxВ)	см. Таблицу 2
Вес	0.3 кг
Сертификация	Соответствие нормам	CE, EN 61558-2-3, EN 60730-2-5, EN 61000-3-2/3-3

Примечание к рабочему циклу (ED): Маркировка "ED 25% bei 3 min" означает, что трансформатор рассчитан на прерывистый режим работы. В рамках любого 3-минутного (180 секунд) интервала времени он может находиться во включенном состоянии не более 25% от этого времени, то есть 45 секунд. После этого ему требуется период охлаждения не менее 135 секунд. Поскольку стандартное время розжига в автомате горения составляет всего несколько секунд, данный рабочий цикл обеспечивает огромный запас надежности и защищает трансформатор от перегрева при многократных повторных попытках розжига.

2.2. Физическая конструкция, материалы и габариты

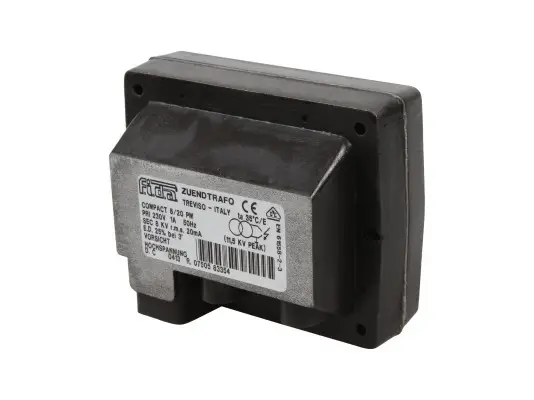

Трансформатор FIDA Compact 8/20 PM выполнен в прочном корпусе из ударопрочного и термостойкого пластика черного цвета. Как было отмечено ранее, его конструкция является полностью герметичной и неразборной благодаря технологии вакуумной заливки компаундом.

На корпусе устройства имеется шильдик с четкой маркировкой, содержащей название модели, все ключевые электрические параметры и информацию о рабочем цикле. Это позволяет безошибочно идентифицировать компонент при обслуживании.

Для подключения к сети питания используется стандартный для многих европейских горелок треугольный 3-контактный разъем (фаза, ноль, земля). Высоковольтный выход выполнен в виде штекерного гнезда диаметром 4 мм для подключения ВВ-кабеля.

Монтаж осуществляется с помощью крепежных отверстий в основании корпуса. Важно обеспечить надежную фиксацию трансформатора на раме горелки, чтобы минимизировать передачу вибраций.

Раздел 3: Монтаж, ввод в эксплуатацию и системная интеграция

Корректная установка трансформатора и сопутствующих компонентов высоковольтной цепи является залогом безопасной и безотказной работы всей системы розжига.

3.1. Механическая установка и рекомендации по монтажу

1. Обесточивание: Перед началом любых монтажных работ полностью обесточьте котел/горелку с помощью главного выключателя и вывесите предупреждающую табличку.
2. Выбор места: Трансформатор устанавливается на штатное место, предусмотренное конструкцией горелки. Убедитесь, что вокруг устройства достаточно свободного пространства для циркуляции воздуха и охлаждения. Избегайте монтажа вплотную к горячим поверхностям котла или дымохода.
3. Крепление: Надежно закрепите трансформатор на монтажной плите горелки с помощью винтов. Плохая фиксация может привести к усилению вибрации и преждевременному выходу компонента из строя.
4. Маркировка: В соответствии с требованиями безопасности, на видном месте корпуса горелки должен быть размещен предупреждающий знак "Осторожно! Высокое напряжение" (желтый треугольник с черной молнией).

3.2. Электрическая интеграция с автоматами горения

Трансформатор розжига является исполнительным устройством, управляемым автоматом горения. Подключение осуществляется через стандартный 3-pin разъем.

• Принцип управления: Автомат горения подает напряжение 230 V на первичную обмотку трансформатора (контакты L и N) в строго определенный момент времени — на этапе предрозжига (t3). Контакт заземления (PE) обеспечивает безопасность и корректную работу схемы.
• Совместимость: FIDA Compact 8/20 PM совместим с большинством автоматов горения, рассчитанных на управление индуктивными трансформаторами с питанием 230 V. Наиболее часто он встречается в паре с контроллерами Siemens, Brahma и другими.

Анализ циклограммы (на примере Siemens LME): На циклограмме работы автомата горения Siemens LME видно, что напряжение на клемму 7 (обозначенную как "Z" — Zündtransformator) подается после завершения времени ожидания (tw) и времени предварительной продувки (t1). Этот интервал называется "время предрозжига" (t3). Именно в этот короткий период трансформатор генерирует искру. По истечении "времени безопасности" (TSA), если пламя не обнаружено, подача напряжения на трансформатор и топливные клапаны прекращается.

3.3. Высоковольтный контур: Кабель, электроды и их позиционирование

Надежность всей системы розжига зависит от состояния каждого элемента высоковольтного контура. Зачастую проблемы, ошибочно приписываемые трансформатору, на самом деле вызваны дефектами кабеля или электродов. Система розжига сильна настолько, насколько сильно ее самое слабое звено.

• Высоковольтный кабель:
  • Требования: Необходимо использовать только специализированный высоковольтный кабель с изоляцией, рассчитанной на напряжение не менее 15-20 кВ. Использование обычного провода недопустимо и опасно.
  • Прокладка: Высоковольтный кабель должен прокладываться на максимальном удалении от низковольтных сигнальных цепей (датчики, шины данных) и силовых кабелей двигателя вентилятора, чтобы избежать электромагнитных помех. Кабель не должен иметь резких изгибов, переломов и контакта с острыми металлическими кромками.
• Электроды розжига и их позиционирование: Правильное положение электродов относительно потока топливовоздушной смеси является критически важным фактором для стабильного и быстрого розжига. Неверная настройка — одна из самых частых причин сбоев.

Схема 1: Рекомендуемое позиционирование электрода розжига (для однополюсной системы) (Представьте здесь диаграмму, иллюстрирующую сопло горелки, электрод и заземленную поверхность)

Ключевые параметры настройки:

1. Межэлектродный зазор: Для однополюсной системы это расстояние между кончиком электрода и заземленной поверхностью горелки (стабилизатором пламени или корпусом). Рекомендуемое значение для трансформаторов данного класса составляет 3-5 мм.
   • Слишком маленький зазор может привести к "заливанию" искры топливом и затрудненному розжигу.
   • Слишком большой зазор требует от трансформатора генерации более высокого напряжения пробоя, что создает избыточную нагрузку на вторичную обмотку и может значительно сократить срок его службы.
2. Положение относительно форсунки/газового сопла: Кончики электродов должны находиться в зоне, где формируется оптимальная по составу топливовоздушная смесь. Они не должны напрямую омываться потоком жидкого топлива (в дизельных горелках), но должны быть достаточно близко, чтобы надежно поджечь его пары. Точные координаты (продольное и вертикальное смещение) указываются в инструкции производителя горелки.
3. Состояние изоляторов: Керамические изоляторы, на которых крепятся электроды, должны быть абсолютно чистыми и не иметь трещин или сколов. Накопление сажи или грязи на поверхности изолятора может создать токопроводящий мостик, по которому искра будет "уходить" на массу, минуя рабочий зазор.

Раздел 4: Комплексная диагностика и поиск неисправностей

Эффективный поиск неисправностей в цепи розжига требует системного подхода, а не поспешной замены компонентов.

4.1. Идентификация неисправности: Симптомы и первичный осмотр

Выход трансформатора из строя или проблемы в цепи розжига могут проявляться по-разному:

• Функциональные симптомы:
  • Полное отсутствие искры при подаче питания на трансформатор.
  • Слабая, прерывистая искра желтого или оранжевого цвета (в норме искра должна быть мощной, сине-белой).
  • Сбои розжига происходят только после прогрева горелки, на холодную система запускается нормально. Это может указывать на пробой изоляции обмоток при тепловом расширении.
  • Горелка уходит в аварию по отсутствию пламени.
• Визуальные признаки:
  • Потеки компаунда: Черная смолистая масса, вытекшая из корпуса, — верный признак сильного внутреннего перегрева и разрушения трансформатора.
  • Трещины и повреждения: Трещины на пластиковом корпусе или на керамическом изоляторе высоковольтного вывода.
  • Следы перегрева: Потемнение, оплавление или обгорание корпуса, контактов разъемов.
• Звуковые признаки:
  • Сильный нехарактерный гул или дребезжание во время работы, что может свидетельствовать об ослаблении прессовки сердечника.
  • Отчетливый треск внутри корпуса, указывающий на внутренние электрические разряды (пробои).
• Запах:
  • Резкий, едкий запах горелого лака или пластмассы — явный признак перегрева и разрушения изоляции обмоток.

4.2. Систематический подход к поиску неисправностей в цепи розжига

При возникновении ошибки розжига ("нет пламени по окончании безопасного времени") необходимо действовать по логическому алгоритму, чтобы точно локализовать неисправный узел.

Блок-схема 1: Алгоритм поиска неисправностей в цепи розжига

1. СИМПТОМ: Горелка не запускается, автомат горения уходит в блокировку по ошибке розжига.
2. ШАГ 1: ПРОВЕРКА УПРАВЛЯЮЩЕГО СИГНАЛА.
   • Действие: С помощью мультиметра в режиме измерения переменного напряжения (V∼) измерить напряжение на клеммах первичной обмотки трансформатора (на входе 3-pin разъема) в момент, когда автомат горения должен давать команду на розжиг (фаза t3). Соблюдайте осторожность!.
   • Результат:
     • НЕТ НАПРЯЖЕНИЯ ($\approx 0$ V): Проблема находится до трансформатора. Неисправен автомат горения, проводка к нему, или не выполнены условия безопасности (не замкнуты контакты реле давления и т.д.). Дальнейшая диагностика трансформатора бессмысленна. Искать причину в цепи управления.
     • ЕСТЬ НАПРЯЖЕНИЕ ($\approx 230$ V): Автомат горения команду подает. Проблема в трансформаторе или в высоковольтном контуре. Перейти к ШАГУ 2.
3. ШАГ 2: ПРОВЕРКА ВЫСОКОВОЛЬТНОГО КОНТУРА (ВИЗУАЛЬНАЯ).
   • Действие: Полностью обесточить установку! Визуально осмотреть высоковольтный кабель на предмет трещин, потертостей, следов пробоя на корпус. Осмотреть керамические изоляторы электродов на наличие трещин и сажевого налета. Проверить зазор и позиционирование электродов согласно инструкции на горелку.
   • Результат:
     • НАЙДЕН ДЕФЕКТ: Устранить дефект (заменить кабель, очистить или заменить электроды, выставить зазор). Повторить попытку запуска.
     • ДЕФЕКТОВ НЕ ОБНАРУЖЕНО: Перейти к ШАГУ 3.
4. ШАГ 3: ПРОВЕРКА ВЫХОДА ТРАНСФОРМАТОРА (ФУНКЦИОНАЛЬНАЯ).
   • Действие: ОСОБАЯ ОСТОРОЖНОСТЬ! ВЫСОКОЕ НАПРЯЖЕНИЕ! Полностью обесточить установку. Отсоединить высоковольтный кабель от электрода розжига. Зафиксировать наконечник кабеля на расстоянии 3-5 мм от надежно заземленной металлической части горелки (использовать инструмент с изолированными рукоятками). Включить питание и запустить цикл розжига, находясь на безопасном расстоянии.
   • Результат:
     • ЕСТЬ МОЩНАЯ СИНЕ-БЕЛАЯ ИСКРА: Трансформатор, скорее всего, исправен. Проблема, вероятно, в электродной сборке (например, трещина в изоляторе, невидимая глазу, или пробой на корпус под давлением воздуха от вентилятора). Тщательно проверить/заменить электроды и их изоляторы.
     • ИСКРЫ НЕТ / ИСКРА СЛАБАЯ (ЖЕЛТАЯ, ОРАНЖЕВАЯ): Трансформатор не обеспечивает необходимую мощность. Трансформатор FIDA Compact 8/20 PM подлежит замене.

4.3. Практическое руководство по полевой проверке FIDA Compact 8/20 PM

• Проверка первичной цепи мультиметром: В обесточенном состоянии можно измерить сопротивление первичной обмотки. Для этого мультиметр в режиме омметра подключается к контактам L и N на разъеме питания. Нормальное значение сопротивления для таких трансформаторов обычно составляет от нескольких десятков до нескольких сотен Ом.
  • Важное предостережение: Данный тест не является на 100% достоверным. Распространенной неисправностью является межвитковое замыкание или пробой изоляции, которые проявляются только при нагреве трансформатора во время работы. Холодный трансформатор может показывать нормальное сопротивление, но выходить из строя под нагрузкой. Поэтому положительный результат "прозвонки" не гарантирует исправность устройства.
• Проверка вторичной цепи мультиметром: Измерение сопротивления высоковольтной обмотки стандартным мультиметром невозможно и неинформативно. Ее сопротивление очень велико (мегаомы), и часто в схему включены дополнительные элементы, что делает показания бессмысленными. Единственный надежный метод проверки вторичной цепи — функциональный тест на наличие искры, описанный в блок-схеме выше.
• Проверка на пробой на корпус: С помощью мегаомметра (при наличии) или мультиметра в режиме измерения максимального сопротивления следует проверить отсутствие электрической связи между контактами первичной цепи (L, N) и контактом заземления (PE), а также между высоковольтным выводом и контактом заземления. Сопротивление должно стремиться к бесконечности. Любые низкие показания свидетельствуют о внутреннем пробое изоляции.

4.4. Основные причины преждевременного выхода из строя и профилактика

1. Попадание влаги: Конденсат в котельной — главный враг высоковольтного оборудования. Хотя конструкция FIDA имеет класс защиты IP44, важно следить за герметичностью корпуса самой горелки, чтобы предотвратить прямое попадание воды на трансформатор.
2. Перегрев:
   • Превышение рабочего цикла (ED), например, из-за постоянных безуспешных попыток розжига при неисправном топливном клапане.
   • Высокая температура в котельной (> 60 °C).
   • Установка вплотную к горячим поверхностям.
   • Утечка горячих дымовых газов внутрь корпуса горелки из-за прогоревшей прокладки или трещин в камере сгорания.
3. Неправильный зазор на электродах: Зазор более 5 мм создает постоянную перегрузку для вторичной обмотки, что приводит к ее деградации и пробою.
4. Нестабильное напряжение питания: Скачки напряжения могут повредить первичную обмотку, а пониженное напряжение — привести к слабой искре и сбоям розжига.
5. Механические повреждения: Сильная вибрация, удары при транспортировке или неаккуратном монтаже.

Раздел 5: Техника безопасности при работе с высоким напряжением и нормативные требования

Работа с системами розжига горелок сопряжена с двойным риском: опасностью поражения высоким электрическим напряжением и опасностью взрыва или пожара в газовой среде. Неукоснительное соблюдение правил безопасности является абсолютным приоритетом.

5.1. Анализ рисков: Поражение электрическим током, возгорание, взрыв

• Поражение электрическим током: Напряжение на вторичной обмотке трансформатора достигает 8000-11500 V. Прямой или косвенный контакт с высоковольтным выводом, кабелем или электродом во время работы является смертельно опасным.
• Риск возгорания и взрыва: Главная опасность заключается в возникновении искры в нештатном месте. Если из-за повреждения изоляции высоковольтного кабеля или из-за загрязнения керамического изолятора электрода искра проскакивает на корпус горелки за пределами камеры сгорания, она может воспламенить случайную утечку газа или его скопление в корпусе горелки. Таким образом, некачественное обслуживание высоковольтного контура превращает систему розжига из функционального узла в потенциальный детонатор. Поддержание чистоты и целостности всех компонентов ВВ-цепи — это не просто рекомендация, а критически важное требование безопасности.

5.2. Безопасные методы работы и средства индивидуальной защиты (СИЗ)

При выполнении любых работ по диагностике, обслуживанию или замене трансформатора розжига необходимо строго соблюдать следующие правила:

1. Полное обесточивание (Lockout/Tagout): Перед прикосновением к любым компонентам горелки необходимо полностью отключить ее от электросети с помощью главного выключателя. На выключатель должна быть вывешена табличка "Не включать! Работают люди".
2. Проверка отсутствия напряжения: С помощью исправного и поверенного индикатора напряжения или мультиметра убедиться в отсутствии напряжения на всех клеммах горелки.
3. Разрядка остаточных зарядов: После отключения питания необходимо выждать несколько минут для разряда внутренних конденсаторов, которые могут присутствовать в схеме автомата горения и самого трансформатора.
4. Использование СИЗ: Обязательно использовать диэлектрические перчатки, защитные очки и инструмент с изолированными рукоятками, рассчитанный на работу в электроустановках до 1000 V и выше.
5. Работа в паре: Категорически запрещается проводить работы с высоковольтными цепями в одиночку. Напарник должен находиться рядом, знать порядок действий в экстренной ситуации и уметь отключать питание.
6. Проверка заземления: Перед вводом в эксплуатацию убедиться в наличии и надежности заземляющего проводника, подключенного к корпусу горелки и соответствующей клемме трансформатора.

5.3. Обзор релевантных стандартов безопасности (EN и Ростехнадзор)

Трансформатор FIDA Compact 8/20 PM сертифицирован в соответствии с европейскими директивами и стандартами безопасности, включая:

• EN 61558-2-3: Безопасность трансформаторов, специальные требования к трансформаторам розжига для газовых и жидкотопливных горелок.
• EN 60730-2-5: Автоматические электрические управляющие устройства, частные требования к системам управления горелками.
• EN 298, EN 676: Стандарты для автоматов горения и газовых горелок с вентилятором.

На территории Российской Федерации эксплуатация газоиспользующего оборудования регулируется Федеральными нормами и правилами в области промышленной безопасности "Правила безопасности сетей газораспределения и газопотребления" (Приказ Ростехнадзора № 531 от 15.12.2020 г.). Данные правила возлагают на эксплуатирующую организацию и обслуживающий персонал полную ответственность за технически исправное состояние и безопасную эксплуатацию оборудования. Ключевые требования включают обязательную вентиляцию камеры сгорания перед каждой попыткой розжига и допуск к работам только квалифицированного персонала.

Раздел 6: Приложения и справочные материалы

6.1. Сравнительный анализ: FIDA 8/20 PM и аналоги от конкурентов

Для полного понимания позиционирования FIDA Compact 8/20 PM на рынке полезно сравнить его с популярными аналогами от других ведущих производителей.

Таблица 4: Сравнительные характеристики трансформаторов розжига

Параметр	FIDA Compact 8/20 PM	Cofi TRS820P / TRE820P	Danfoss EBI4 1P	Brahma T8 (2-полюсный)
Тип	Индуктивный, 1-полюсный	Индуктивный, 1-полюсный	Электронный, 1-полюсный	Индуктивный, 2-полюсный
Первичное напряжение	$230$ V, $50/60$ Hz	$230$ V, $50/60$ Hz	$230$ V, $50/60$ Hz	$220$ V, $50$ Hz
Вторичное напряжение	$1\times 8$ кВ	$1\times 8$ кВ	$1\times 12$ кВ (или $1\times 15$ кВ)	$2\times 6.5$ кВ
Вторичный ток	$20$ мА	$20$ мА (TRS), $16-20$ мА (TRE)	$40$ мА (rms)	$35$ мА (rms)
Рабочий цикл (ED)	$25\%$ в 3 мин	$25\%$ в 3-4 мин (TRS), $19\%$ в 3 мин (TRE)	$33\%$ в 3 мин	$33\%$ в 3 мин
Габариты (ДxШxВ), мм	$\approx 110\times 90\times 70$	$\approx 92\times 73\times 42$	$\approx 83\times 66\times 33$	$\approx 146\times 115\times 80$
Вес, кг	$\approx 1.9$	$\approx 0.8$	$\approx 0.24$	$\approx 3.5$
Особенности	Монолитная заливка смолой, высокая надежность	Компактные размеры, широкая линейка	Электронный (легкий, компактный), высокая мощность искры	Высокая мощность для промышленных горелок, большой вес

Анализ показывает, что FIDA Compact 8/20 PM является классическим индуктивным трансформатором с очень высоким запасом прочности, что отражается в его относительно больших габаритах и весе по сравнению с электронными аналогами (Danfoss EBI4). При этом он обеспечивает стандартные для своего класса выходные параметры, достаточные для надежного розжига большинства бытовых и коммерческих горелок.

6.2. Список известной совместимости с горелками

Трансформатор FIDA Compact 8/20 PM является популярной ОЕМ-комплектующей и устанавливается на широкий спектр горелочных устройств. На основе анализа каталогов запасных частей и данных поставщиков, можно выделить следующих производителей, в горелках которых часто применяется данная модель:

• Electro-Oil
• Baltur
• Bentone
• Giersch
• Lamborghini (в частности, модели EM3E, EM6E, EM9E)
• Riello

Важно: Данный список не является исчерпывающим. При замене трансформатора всегда следует в первую очередь руководствоваться спецификацией производителя горелки или маркировкой на шильдике установленного компонента.

6.3. Глоссарий технических терминов

• Автомат горения (Менеджер горения): Электронное устройство, управляющее всеми этапами работы горелки: продувкой, розжигом, контролем пламени и безопасным отключением.
• ВВ-кабель: Высоковольтный кабель.
• Ионизационный электрод: Датчик, использующий свойство пламени проводить электрический ток (ионизация) для подтверждения его наличия.
• Пробой изоляции: Нарушение диэлектрических свойств изоляционного материала под действием высокого напряжения, приводящее к короткому замыканию.
• ED (Einschaltdauer): Немецкое обозначение рабочего цикла (Duty Cycle). Показывает, какой процент времени в пределах заданного цикла устройство может находиться во включенном состоянии.
• PM (Polo a Massa): Однополюсный выход (один ВВ-вывод, второй — на массу/корпус).
• CM (Centro a Massa): Двухполюсный выход с заземленной центральной точкой (два ВВ-вывода).
• RMS (Root Mean Square): Среднеквадратичное (эффективное) значение переменного тока или напряжения.
