Термопреобразователи сопротивления - Принцип работы

В мире точных измерений, где каждый градус имеет значение, термопреобразователи сопротивления (ТСП), или как их еще называют RTD (Resistance Temperature Detectors), занимают особое место. Это не просто датчики, а настоящие стражи технологических процессов, обеспечивающие стабильность и безопасность в самых разных отраслях — от пищевой промышленности до сложного медицинского оборудования. Давайте погрузимся в мир этих удивительных устройств и разберемся, как они работают и почему им доверяют самые ответственные задачи.

Принцип работы: простота и гениальность

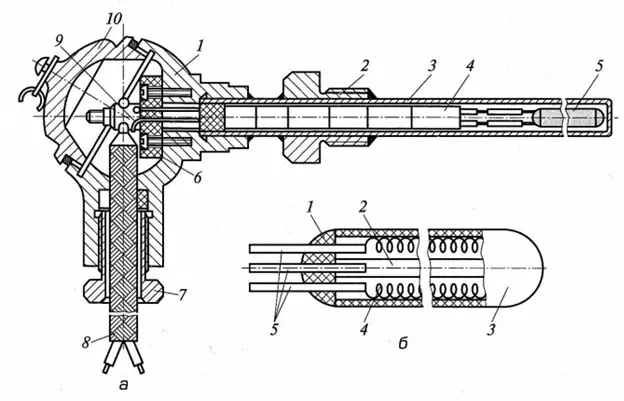

В основе работы любого термопреобразователя сопротивления лежит фундаментальное свойство металлов — изменять свое электрическое сопротивление при изменении температуры. Представьте себе проводник, по которому бежит электрический ток. Когда проводник нагревается, его атомы начинают колебаться сильнее, создавая больше препятствий для движения электронов. В результате сопротивление растет. Остывая, проводник "успокаивается", и сопротивление падает.

Эта зависимость, как правило, близка к линейной, что делает ее очень удобной для измерений. Зная, как именно изменяется сопротивление конкретного металла при изменении температуры (этот параметр называется температурным коэффициентом сопротивления, или ТКС), мы можем с высокой точностью определить температуру, просто измерив текущее сопротивление датчика.

Материалы для "сердца" датчика: платина, медь и никель

Для изготовления чувствительного элемента ТСП используются металлы с высоким и стабильным ТКС. Безусловным лидером здесь является платина. Этот благородный металл обладает уникальным сочетанием свойств:

• Высокая стабильность и воспроизводимость характеристик в широком диапазоне температур.
• Химическая инертность, что защищает датчик от коррозии и окисления.
• Почти идеальная линейная зависимость сопротивления от температуры.

Именно из платины изготовлены самые распространенные промышленные стандарты термопреобразователей: Pt100, Pt500 и Pt1000. Цифры в маркировке указывают на номинальное сопротивление датчика при 0°C (100 Ом, 500 Ом и 1000 Ом соответственно). Для платины ТКС составляет примерно 0.00385 Ом/°C.

Помимо платины, в производстве ТСП также используют медь и никель. Медные датчики отличаются хорошей линейностью, но их рабочий диапазон ограничен из-за низкой стойкости к окислению. Никелевые датчики, в свою очередь, обладают высоким ТКС, но их характеристика менее линейна по сравнению с платиновыми.

Схемы подключения: от простоты к максимальной точности

Точность измерений зависит не только от самого датчика, но и от способа его подключения к измерительному прибору. Ведь соединительные провода тоже имеют собственное сопротивление, которое может вносить погрешность в итоговый результат. Существует три основные схемы подключения:

• Двухпроводная схема. Самая простая и экономичная. Два провода используются и для питания датчика, и для измерения его сопротивления. Главный недостаток — сопротивление проводов суммируется с сопротивлением датчика, что снижает точность. Такую схему оправдано использовать только при небольшой длине соединительной линии.
• Трехпроводная схема. Наиболее распространенный компромисс между ценой и точностью. Третий провод позволяет измерить сопротивление одного из подводящих проводов и вычесть это значение из общего результата, тем самым компенсируя погрешность.
• Четырехпроводная схема. Эталон точности. Здесь одна пара проводов используется для питания датчика (создания тока), а вторая — исключительно для измерения падения напряжения на нем. Поскольку по измерительной цепи ток практически не течет, сопротивление соединительных проводов полностью исключается из результата измерений. Эта схема незаменима в лабораторных и высокоточных промышленных приложениях.

Характеристики и применение: где важна каждая доля градуса

Термопреобразователи сопротивления славятся своими выдающимися характеристиками:

• Высокая точность. ТСП делятся на классы точности (например, A, B, AA), которые строго регламентируют допустимую погрешность.
• Широкий диапазон измерений. В зависимости от материала, ТСП могут работать в диапазоне от криогенных -200 °C до +850 °C.
• Отличная стабильность и долговечность. Платиновые датчики практически не изменяют своих характеристик со временем.

Благодаря этим качествам, ТСП нашли применение в самых ответственных сферах:

• Пищевая промышленность. Контроль температуры при пастеризации, стерилизации, хранении и транспортировке продуктов — залог их безопасности и качества.
• Медицина. Точное измерение температуры тела в инкубаторах для новорожденных, анализаторах крови и другом диагностическом оборудовании.
• Автоматизация технологических процессов. Управление температурными режимами в химической, нефтегазовой, металлургической промышленности для обеспечения качества продукции и безопасности производства.
• Научные исследования. Проведение экспериментов, требующих прецизионного контроля температуры.

ТСП в сравнении с конкурентами: термопары и термисторы

На рынке измерительной техники у ТСП есть два основных "конкурента": термопары и термисторы.

• Термопары генерируют напряжение на стыке двух разнородных металлов (термо-ЭДС). Они могут измерять гораздо более высокие температуры (до 2500 °C), но, как правило, уступают ТСП в точности и стабильности.
• Термисторы — это полупроводниковые резисторы с очень высоким ТКС. Они очень чувствительны и быстро реагируют на изменение температуры, но имеют узкий рабочий диапазон и нелинейную характеристику.

Выбор между этими тремя типами датчиков всегда зависит от конкретной задачи. Если требуется измерить экстремально высокую температуру, выбор падет на термопару. Если нужна максимальная чувствительность в узком диапазоне — на термистор. Но когда во главу угла ставятся точность, стабильность и воспроизводимость в широком диапазоне температур, термопреобразователи сопротивления остаются вне конкуренции.

В заключение можно с уверенностью сказать, что ТСП — это не просто датчики, а фундаментальный элемент современной измерительной техники. Их надежность и точность позволяют нам управлять сложнейшими процессами, гарантировать качество продукции и двигать науку вперед, доверяя каждому измеренному градусу.
