Технический Обзор и Руководство по Эксплуатации: Топочный Автомат Siemens LMO14.113C2

Раздел 1: Введение в Систему Управления Горением LMO14.113C2

1.1. Назначение и Область Применения

Топочный автомат Siemens LMO14.113C2 представляет собой высокотехнологичное микроконтроллерное устройство, разработанное для запуска, управления и непрерывного контроля безопасности одноступенчатых жидкотопливных горелок с наддувом, работающих в прерывистом режиме. Данная модель специально спроектирована для горелочных устройств с производительностью по топливу до 30 кг/ч, что делает ее оптимальным решением для бытовых и коммерческих отопительных систем малой и средней мощности.

Основная сфера применения LMO14.113C2 — это интеграция производителями оригинального оборудования (OEM) в свои изделия, такие как моноблочные жидкотопливные горелки, соответствующие европейским стандартам EN 230 и EN 267. Устройство является современным аналогом и прямой заменой для устаревших автоматов горения серии LOA, в частности модели LOA24.173A27. При этом LMO14.113C2 полностью сохраняет габаритные размеры корпуса, расположение и назначение электрических клемм, что обеспечивает беспроблемную модернизацию существующих систем без необходимости изменения конструкции горелки или ее электрической схемы. Таким образом, данный автомат позиционируется как ключевой компонент, обеспечивающий безопасность, надежность и эффективность работы современных жидкотопливных отопительных установок.

1.2. Ключевые Особенности и Преимущества

Переход на микроконтроллерную базу позволил реализовать ряд технологических преимуществ, которые выводят безопасность и функциональность горелочных систем на новый уровень. Центральным элементом является цифровая обработка сигналов, которая гарантирует высокую точность, стабильность и стопроцентную воспроизводимость временных параметров управляющей последовательности, исключая отклонения, свойственные аналоговым и электромеханическим системам.

Ключевые функциональные особенности автомата LMO14.113C2 включают:

• Защита от пониженного напряжения: Устройство непрерывно контролирует напряжение сети и инициирует безопасное отключение горелки при его падении ниже критического уровня, предотвращая нестабильную работу и возможные аварийные ситуации.
• Дистанционный сброс блокировки: Предусмотрена возможность электрического дистанционного сброса аварийной блокировки, что удобно для интегрированных и труднодоступных систем.
• Управление подогревателем топлива: Автомат имеет специальный шунтирующий контакт и функцию контроля времени для жидкотопливного подогревателя, обеспечивая оптимальную вязкость топлива перед распылением.
• Ограничение числа повторных запусков: В случае срыва пламени во время работы, система предпримет ограниченное количество попыток повторного розжига (не более трех), после чего перейдет в режим аварийной блокировки. Это предотвращает накопление несгоревшего топлива в камере сгорания.
• Управляемый прерывистый режим: После 24 часов непрерывной работы автомат автоматически выполняет цикл безопасного отключения и последующего перезапуска. Эта функция служит для периодической проверки системы безопасности и подтверждения ее работоспособности.
• Многоцветная светодиодная индикация: В кнопку сброса интегрирован многоцветный светодиод, который предоставляет подробную визуальную информацию о текущем рабочем состоянии и отображает коды неисправностей в случае блокировки, что значительно упрощает и ускоряет диагностику.

1.3. Важное Уточнение по Типу Топлива: Жидкое Топливо vs. Газ

Несмотря на встречающиеся в некоторых коммерческих источниках неточные формулировки "oil/gas burner", необходимо со всей определенностью подчеркнуть: автоматы горения серии LMO, включая модель LMO14.113C2, предназначены исключительно для работы с жидкотопливными (дизельными) горелками. Попытка их использования в газовых установках является грубым нарушением правил эксплуатации и представляет серьезную угрозу безопасности.

Это ограничение обусловлено фундаментальными различиями в физике горения и, как следствие, в методах детекции пламени.

1. Детекция пламени жидкого топлива (LMO): Горение дизельного топлива, как правило, создает яркое, светящееся желтым цветом пламя. Для его обнаружения автоматы LMO используют фоторезистивные датчики (например, Siemens QRB...), которые реагируют на видимый спектр света. Максимальная чувствительность этих датчиков приходится на длину волны около 600 нм, что идеально соответствует спектру излучения желтого пламени. Для чистого горения жидкого топлива с голубым пламенем используются датчики синего пламени (например, Siemens QRC...), чувствительные к ультрафиолетовому излучению в диапазоне около 300 нм.
2. Детекция пламени газа (LME/LMG): Пламя природного газа практически не излучает в видимом спектре, но обладает высокой степенью ионизации — оно содержит большое количество свободных ионов и электронов, что делает его электропроводным. Для контроля газовых горелок компания Siemens выпускает специализированные серии автоматов, такие как LME и LMG. Эти устройства используют ионизационный электрод в качестве основного датчика пламени. Электрод, погруженный в пламя, замыкает электрическую цепь, пропуская через пламя микроток, который и регистрируется автоматом горения.

Таким образом, несовместимость LMO14.113C2 с газовыми горелками не является произвольным ограничением производителя, а продиктована физическими принципами. Установка фоторезистивного датчика QRB на газовую горелку приведет к тому, что автомат не сможет "увидеть" прозрачное пламя. В результате, по истечении времени безопасности зажигания, он расценит ситуацию как неудачный розжиг и перейдет в режим аварийной блокировки (код ошибки: 2 мигания), прекратив подачу топлива. Это является критически важным аспектом безопасности, который должен неукоснительно соблюдаться при проектировании и монтаже систем отопления.

Раздел 2: Технические Характеристики и Конструктивное Исполнение

2.1. Электрические и Эксплуатационные Параметры

Топочный автомат LMO14.113C2 разработан для работы в стандартных европейских электрических сетях и обладает параметрами, обеспечивающими надежную и безопасную эксплуатацию в широком диапазоне условий. Все характеристики соответствуют строгим международным стандартам, что подтверждено сертификатами ISO 9001 и ISO 14001.

Сводные Технические Характеристики LMO14.113C2

• Напряжение сети: AC 230 B −15%+10%
• Частота сети: $\mathrm{50...60}Гц\pm 6\%$
• Потребляемая мощность: 12 VA
• Внешний первичный предохранитель: 6.3 А (инерционный)
• Класс защиты: IP 40 (обеспечивается при монтаже)
• Диапазон рабочих температур: от -5 °C до +60 °C
• Допустимая влажность: $<95\%$ отн. вл. (без конденсата)
• Вес: прибл. 200 г
• Габаритные размеры (ШхВхГ): 91 x 53.9 x 62.5 мм
• Максимальный ток на клеммах:
  • Клемма 1 (цепь безопасности): 5 А
  • Клеммы 3 (мотор) и 8 (термостат): 3 А
  • Клеммы 4 (клапан) и 5 (сигнализация): 1 А
  • Клемма 6 (трансформатор зажигания): 1 А
  • Клемма 10 (подогреватель): 1 А

Условия хранения и транспортировки также регламентированы: устройство выдерживает температуры от -20 °C до +60 °C при относительной влажности до 95%. Важно строго соблюдать условие отсутствия конденсата, обледенения и прямого попадания воды на корпус устройства.

2.2. Временные Параметры Рабочего Цикла

Точность и неизменность временных интервалов — ключевое преимущество микроконтроллерного управления. Для модели LMO14.113C2 установлены следующие жестко запрограммированные временные параметры, определяющие каждый этап цикла розжига и работы горелки:

• Время ожидания (tw): 5 с. Это начальная фаза ожидания после подачи питания и запроса на тепло, в течение которой система проводит самодиагностику.
• Время предпродувки (t1): 15 с. В этот период работает только вентилятор горелки (без подачи топлива и искры). Цель — продуть камеру сгорания и дымоход от возможных остатков несгоревшего топлива или продуктов сгорания, предотвращая риск "жесткого" розжига или хлопка.
• Время предзажигания (t3): 15 с. Вентилятор продолжает работать, и в этот момент включается трансформатор зажигания, создавая искру между электродами. Топливный клапан еще закрыт.
• Время безопасности зажигания ($TSA$): 10 с. Это самый критичный с точки зрения безопасности интервал. Сразу после времени предзажигания открывается топливный клапан, и топливовоздушная смесь подается на электроды розжига. Пламя должно быть обнаружено датчиком в течение этих 10 секунд. Если этого не происходит, автомат немедленно прекращает подачу топлива и переходит в режим аварийной блокировки.
• Время постзажигания (t3n): 3 с. После успешного обнаружения стабильного пламени искра продолжает подаваться еще в течение 3 секунд. Это обеспечивает дополнительную стабилизацию пламени в начальный момент горения.

Эти параметры являются фиксированными для данной модели и не подлежат изменению пользователем, что гарантирует соблюдение сертифицированных стандартов безопасности.

2.3. Механическая Конструкция и Компоненты

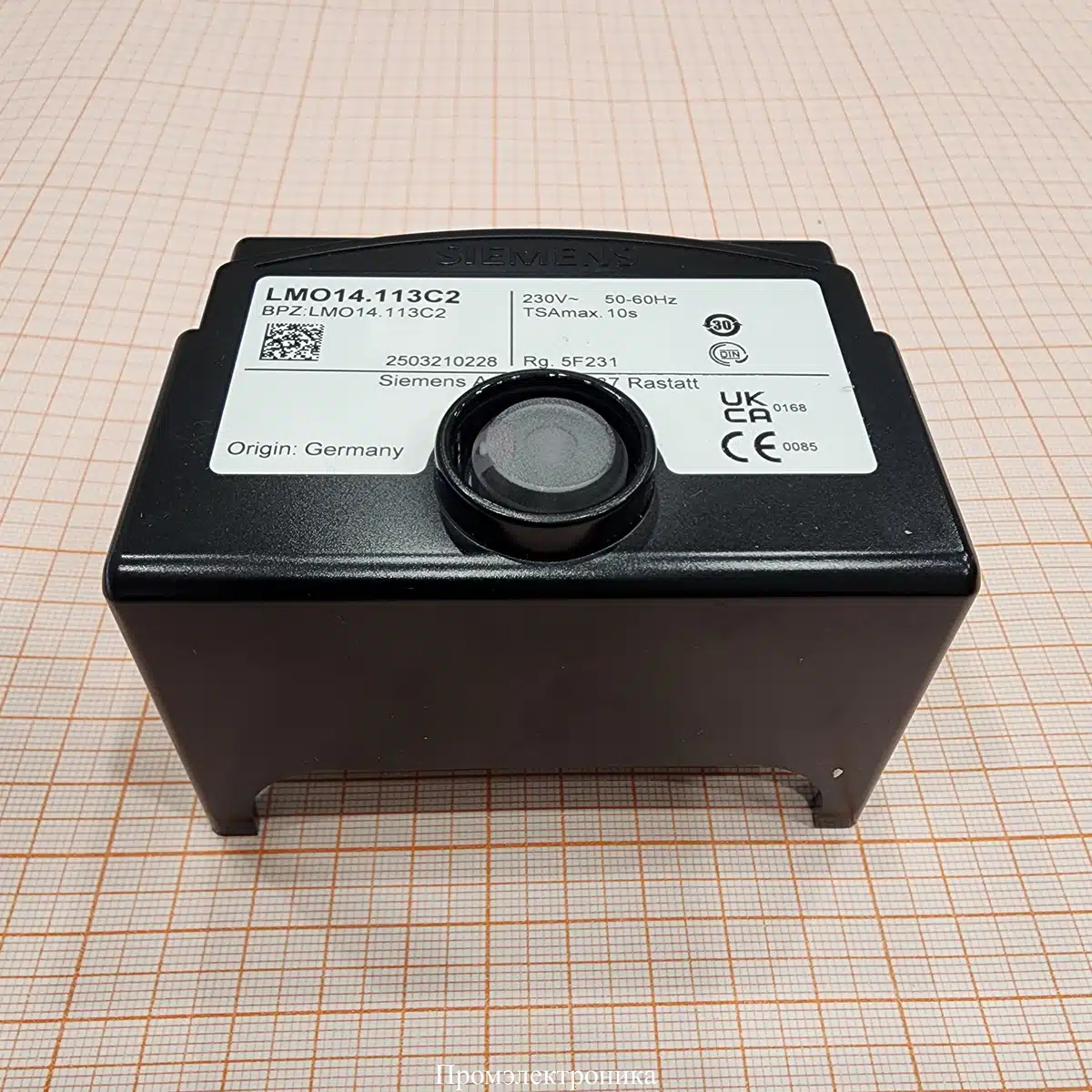

Конструктивно автомат горения выполнен в виде компактного модуля в корпусе из ударопрочного, термостойкого и огнеупорного пластика черного цвета. Устройство имеет съемную (plug-in) конструкцию и устанавливается на специальное цокольное основание (например, AGK11...), защелкиваясь с характерным щелчком, что обеспечивает надежное механическое и электрическое соединение.

Внутри корпуса расположены ключевые электронные компоненты:

• Микроконтроллер ($\mu C$): "Мозг" устройства, управляющий всей последовательностью команд, отслеживающий временные интервалы и реализующий логику безопасности.
• Реле управления нагрузкой: Электромеханические реле, коммутирующие силовые цепи для подключения внешних исполнительных устройств: мотора вентилятора, трансформатора зажигания, топливного клапана и подогревателя.
• Электронный усилитель сигнала пламени: Схема, которая принимает слабый электрический сигнал от датчика пламени (QRB или QRC) и преобразует его в цифровой сигнал, понятный микроконтроллеру.

На лицевой панели под прозрачной крышкой расположена кнопка сброса блокировки. Эта кнопка является основным элементом взаимодействия с пользователем и выполняет две функции: сброс аварийного состояния и активация режима диагностики. В центр кнопки интегрирован многоцветный светодиод (LED) для визуальной индикации. Также под кнопкой находится гнездо для подключения интерфейсного адаптера OCI400, который позволяет с помощью ПК и программного обеспечения ACS400/ACS410 получать расширенную сервисную информацию, считывать статистику работы и детально анализировать причины сбоев.

Раздел 3: Принцип Работы и Последовательность Управления

3.1. Условия для Запуска и Циклограмма Работы

Автомат горения LMO14.113C2 реализует строгую логику "fail-safe" (безопасность при отказе), которая не допустит запуск горелки при наличии хотя бы одного условия, потенциально ведущего к аварии. Для начала цикла розжига должны быть одновременно выполнены все следующие предварительные условия:

1. Автомат горения находится в исходном (не заблокированном) положении.
2. Имеется запрос на подачу тепла от управляющего термостата или прессостата (сигнал на клемме 8).
3. Все контакты в цепи безопасности замкнуты (ограничивающий термостат, реле давления и т.д.).
4. Напряжение в сети находится в допустимых пределах (отсутствует состояние пониженного напряжения).
5. Датчик пламени полностью затемнен и не фиксирует постороннего света.

Если все условия соблюдены, микроконтроллер инициирует последовательность запуска, строго соответствующую временным параметрам, описанным в разделе 2.2. Циклограмма работы, представленная в технической документации, наглядно иллюстрирует этот процесс. После подачи запроса на тепло (сигнал "R") начинается время ожидания (tw). Затем включается мотор вентилятора (клемма 3) на время предпродувки (t1). По его окончании подается напряжение на трансформатор зажигания (клемма 6) на время предзажигания (t3). Далее, с началом времени безопасности (TSA), открывается топливный клапан (клемма 4). В этот момент топливовоздушная смесь воспламеняется от искры, и датчик пламени должен зарегистрировать появление факела. После успешного обнаружения пламени и истечения времени постзажигания (t3n) трансформатор отключается, и горелка переходит в штатный режим работы, который продолжается до тех пор, пока не разомкнется контакт управляющего термостата "R".

3.2. Система Контроля Пламени

Функция контроля пламени является центральной в обеспечении безопасности горелочной установки. LMO14.113C2 осуществляет этот контроль посредством внешних оптических датчиков, выбор которых зависит от типа пламени.

• Для стандартных жидкотопливных горелок с желтым, хорошо видимым пламенем применяется фоторезистивный датчик QRB....
• Для горелок, работающих на специальных видах топлива или с особой настройкой, дающих голубое, слабосветящееся пламя, используется датчик синего пламени QRC..., чувствительный к УФ-излучению.

Принцип работы системы основан на измерении электрического тока, протекающего через датчик. Под воздействием света (излучения пламени) внутреннее сопротивление датчика изменяется, что приводит к изменению тока в цепи. Микроконтроллер непрерывно анализирует этот ток, сравнивая его с заданными пороговыми значениями:

• Минимально необходимый ток датчика (пламя есть): min.45 μA. Если ток датчика превышает это значение, автомат считает пламя стабильным.
• Максимально допустимый ток датчика (пламени нет/посторонний свет): max.5.5 μA. Если ток в отсутствие пламени превышает это значение, система расценивает это как наличие опасного постороннего света и блокирует запуск.

Состояние сигнала пламени индицируется зеленым светодиодом:

• Постоянно горит зеленый: Сигнал пламени стабильный (ток $>45\mu A$).
• Мигает зеленый: Сигнал пламени неустойчивый или слабый (ток $<45\mu A$), что может свидетельствовать о загрязнении датчика или нестабильном горении.

Измерение тока датчика может производиться либо прямым подключением микроамперметра постоянного тока (с внутренним сопротивлением не более 5 кΩ) в разрыв одного из проводов датчика, либо без вмешательства в проводку с помощью интерфейса OCI400 и ПО ACS400.

3.3. Встроенные Функции Безопасности

Микроконтроллерная архитектура LMO14.113C2 обеспечивает многоуровневую систему защиты, которая реагирует не только на простые отказы, но и на сложные, нестандартные ситуации, что представляет собой значительное преимущество по сравнению с аналоговыми предшественниками. Система способна различать причины сбоев и принимать адекватные меры, обеспечивая проактивную безопасность.

Ключевые защитные алгоритмы и реакции на нештатные ситуации:

• Защита от пониженного напряжения: Если напряжение сети падает ниже порога в ~165 В (при номинале 230 В), автомат немедленно инициирует безопасное отключение. Подача топлива прекращается, и горелка останавливается. Когда напряжение восстанавливается до уровня выше ~175 В, автомат автоматически выполняет полный цикл перезапуска.
• Контроль постороннего света: Если датчик пламени обнаруживает свет до начала розжига (во время предпродувки t1 или ожидания tw), автомат блокирует запуск. Это предотвращает подачу топлива в камеру сгорания, где уже может присутствовать пламя (например, из-за негерметичного клапана), что могло бы привести к взрыву. Блокировка происходит либо в конце t1, либо не позднее чем через 40 секунд.
• Отказ розжига: Если по истечении времени безопасности зажигания (TSA) стабильное пламя не обнаружено, подача топлива немедленно прекращается, и автомат переходит в состояние нестираемой блокировки.
• Срыв пламени в рабочем режиме: Если пламя пропадает во время работы, автомат не просто отключается, а пытается восстановить горение. Он инициирует полный цикл повторного розжига. Однако количество таких попыток в рамках одного цикла работы строго ограничено — не более трех. Если после трех успешных повторных розжигов пламя срывается в четвертый раз, система делает вывод о наличии серьезной, устойчивой неисправности (например, нестабильная подача топлива, проблемы с тягой). В этом случае автомат переходит в режим нестираемой блокировки, требуя вмешательства квалифицированного персонала. Этот алгоритм является важнейшим элементом проактивной безопасности: он отличает случайный сбой от системной проблемы и предотвращает многократные безуспешные попытки розжига, которые могли бы привести к заполнению топки жидким топливом.

В любом случае аварийной блокировки выходы на топливный клапан, мотор и трансформатор зажигания отключаются менее чем за 1 секунду, а на передней панели загорается постоянный красный светодиод.

Раздел 4: Монтаж и Электрические Подключения

4.1. Рекомендации по Установке и Требования Безопасности

Качество монтажа и правильность электрических подключений являются залогом безопасной и надежной работы всей отопительной системы. Все работы по монтажу, подключению и обслуживанию автомата горения LMO14.113C2 должны выполняться исключительно квалифицированным персоналом, имеющим соответствующие допуски и знакомым с местными нормами и правилами безопасности.

Перед началом любых работ необходимо неукоснительно соблюдать следующие требования безопасности:

• Полное обесточивание: Перед проведением любых манипуляций в зоне подключения автомата необходимо полностью отключить установку от сети электропитания (отключение всех полюсов). Следует принять меры, исключающие случайное повторное включение.
• Запрет на вмешательство: Категорически запрещается вскрывать корпус автомата, модифицировать его внутреннюю схему или вмешиваться в его работу.
• Защита от поражения током: Необходимо обеспечить надежную защиту клемм подключения от случайного прикосновения для предотвращения поражения электрическим током.
• Проверка после работ: После завершения монтажа или обслуживания необходимо тщательно проверить правильность и надежность всех электрических соединений и выполнить обязательные тесты безопасности, описанные в разделе "Ввод в эксплуатацию".

4.2. Схема Подключения и Назначение Клемм

Правильное подключение всех компонентов горелки к соответствующим клеммам автомата горения является критически важным для его корректной работы. Схема внутренних соединений и типовая схема подключения для LMO14... представлена в технической документации.

Назначение клемм LMO14.113C2:

• L, N: Подключение сетевого питания. L – фаза, N – нейтраль.
• Клемма 1: Выход фазы на цепь устройств безопасности. Сюда последовательно подключаются ограничивающий термостат безопасности (SB) и рабочий термостат или прессостат (W).
• Клемма 2: Клемма для распределения нейтрали (N) на все компоненты.
• Клемма 3: Выход на мотор (M) вентилятора горелки.
• Клемма 4: Выход на электромагнитный топливный клапан (BV1).
• Клемма 5: Выход для подключения внешнего устройства сигнализации аварии (AL).
• Клемма 6: Выход на трансформатор зажигания (Z).
• Клемма 8: Входной сигнал от управляющего термостата или прессостата (R), инициирующий запуск горелки.
• Клемма 9: Вход от расцепляющего контакта (OW) в жидкотопливном подогревателе. Замыкание этого контакта сигнализирует о том, что топливо достигло необходимой температуры.
• Клемма 10: Выход на жидкотопливный подогреватель (OH).
• Клеммы 11, 12: Клеммы для подключения датчика пламени (QRB... или QRC...).

Необходимо строго следить за тем, чтобы не перепутать фазный и нейтральный провода при подключении. Также запрещается подавать внешнее сетевое напряжение на управляющие выходы автомата (клеммы 3, 4, 5, 6, 10).

4.3. Особенности Прокладки Кабелей

Правильная прокладка кабелей — это не просто вопрос аккуратности, а важнейший фактор, влияющий на надежность работы и электромагнитную совместимость системы. Несоблюдение этих правил часто приводит к трудно диагностируемым "плавающим" неисправностям, которые могут быть ошибочно приняты за отказ самого автомата или датчика.

Ключевые правила прокладки кабелей:

• Высоковольтные кабели зажигания: Эти кабели, идущие от клеммы 6 к трансформатору зажигания и далее к электродам, генерируют мощные электромагнитные помехи (EMI). Их необходимо всегда прокладывать отдельно от корпуса автомата горения и всех остальных кабелей (особенно кабеля датчика пламени), соблюдая максимально возможное расстояние.
• Кабель датчика пламени: Цепь датчика пламени (клеммы 11, 12) оперирует сигналами очень низкого уровня (микроамперы). Она чрезвычайно чувствительна к внешним наводкам. Прокладка этого кабеля в одном жгуте с силовыми или высоковольтными проводами недопустима. Это приводит к увеличению емкости линии, что ослабляет полезный сигнал пламени, а также к наводкам от EMI, которые могут быть восприняты автоматом как ложный сигнал пламени (ошибка "посторонний свет") или как нестабильность реального пламени (ошибка "срыв пламени"). Кабель датчика всегда должен прокладываться в отдельном, по возможности экранированном, кабельном канале.
• Длина кабелей: Необходимо соблюдать максимально допустимую длину кабелей, указанную в технических данных. Для кабеля датчика пламени она обычно не должна превышать 20 метров при условии отдельной прокладки.

Игнорирование этих правил является одной из самых распространенных причин нестабильной работы горелочного оборудования. Техник, столкнувшийся с частыми блокировками по "постороннему свету" или "срыву пламени", должен в первую очередь проверить именно правильность и качество прокладки кабелей, прежде чем приступать к замене компонентов.

Раздел 5: Ввод в Эксплуатацию, Настройка и Регулировка

5.1. Процедура Первого Запуска

После завершения монтажных работ и тщательной проверки всех электрических соединений можно приступать к первому запуску (вводу в эксплуатацию). Эта процедура должна проводиться квалифицированным специалистом и включает в себя не только запуск горелки, но и обязательную проверку всех систем безопасности.

Процедура состоит из следующих шагов:

1. Убедитесь, что подача топлива открыта, а система заполнена и обезвоздушена.
2. Подайте напряжение на установку. Автомат горения должен находиться в исходном состоянии (светодиод не горит).
3. Задайте на управляющем термостате (R) температуру, требующую включения горелки.
4. Внимательно наблюдайте за последовательностью запуска, контролируя соответствие реальных действий горелки и светодиодной индикации на автомате эталонной циклограмме:
   • Светодиод выключен (время ожидания tw).
   • (Если есть подогреватель) Желтый светодиод (нагрев топлива).
   • Мигающий желтый светодиод (включение мотора, предпродувка, розжиг).
   • Появление пламени.
   • Постоянный зеленый светодиод (штатный режим работы, пламя стабильно).
5. Проверьте качество горения с помощью газоанализатора и при необходимости произведите настройку горелки.

5.2. Обязательные Проверки Безопасности

Ключевым этапом ввода в эксплуатацию является функциональная проверка логики безопасности автомата горения. Эти тесты имитируют основные аварийные ситуации и позволяют убедиться, что LMO14.113C2 отреагирует на них должным образом. Проведение этих проверок является обязательным как при первом запуске, так и после любого сервисного вмешательства. Результаты проверок рекомендуется заносить в протокол.

Протокол Проверок Безопасности при Вводе в Эксплуатацию

• Тест 1: Имитация отказа розжига.
  • Процедура: Запустить горелку при закрытом топливном кране или с затемненным (непрозрачным материалом) датчиком пламени.
  • Ожидаемая Реакция Системы: Автомат должен отработать полный цикл предпродувки и предзажигания, открыть топливный клапан, но, не обнаружив пламя, перейти в режим аварийной блокировки (красный светодиод) по истечении времени безопасности зажигания (TSA).
• Тест 2: Имитация постороннего света.
  • Процедура: Перед запуском горелки направить на датчик пламени свет от внешнего источника (например, фонарика).
  • Ожидаемая Реакция Системы: Автомат горения не должен инициировать запуск (мотор и трансформатор зажигания не включаются). По истечении примерно 40 секунд автомат должен перейти в режим аварийной блокировки (красный светодиод).
• Тест 3: Имитация срыва пламени.
  • Процедура: Дождаться, пока горелка выйдет в штатный режим работы (стабильное горение). Затем затемнить работающий датчик пламени и удерживать его в таком состоянии.
  • Ожидаемая Реакция Системы: Автомат должен зафиксировать пропадание пламени, прекратить подачу топлива и инициировать цикл повторного розжига. Если датчик остается затемненным, повторный розжиг будет неудачным, и по истечении TSA автомат перейдет в режим аварийной блокировки.

Если реакция системы на любой из этих тестов отличается от ожидаемой, эксплуатация установки запрещена до выявления и устранения неисправности.

5.3. Регулировка Системы Горелки

Важно понимать, что топочный автомат LMO14.113C2 является управляющим и контролирующим устройством, но не регулирующим. Его временные параметры фиксированы. Качество и стабильность процесса горения напрямую зависят от правильной механической и гидравлической настройки самой горелки. Нестабильная работа, приводящая к частым блокировкам автомата (например, по ошибке "срыв пламени"), в большинстве случаев вызвана не неисправностью электроники, а проблемами в "железе".

Ключевые аспекты регулировки горелки, влияющие на работу автомата:

• Давление топлива: Давление на топливном насосе должно быть выставлено в соответствии с рекомендациями производителя горелки для требуемой мощности. Нестабильное или неверно установленное давление приводит к плохому распылу и нестабильному пламени.
• Воздушная заслонка: Положение воздушной заслонки определяет соотношение топливо/воздух. Недостаток воздуха ведет к неполному сгоранию, образованию сажи (которая быстро загрязнит датчик пламени) и "желтому" дыму. Избыток воздуха может привести к отрыву пламени от горелочной головы и его срыву. Точная настройка производится по показаниям газоанализатора.
• Положение электродов розжига: Зазоры между электродами, а также их положение относительно форсунки должны строго соответствовать инструкции к горелке. Неправильное положение может привести к затрудненному или ненадежному розжигу.

Таким образом, достижение надежной работы системы — это комплексная задача, требующая согласования работы как электронного автомата, так и механических компонентов горелки.

Раздел 6: Диагностика, Обслуживание и Поиск Неисправностей

6.1. Система Визуальной Диагностики

LMO14.113C2 оснащен интуитивно понятной системой диагностики, которая позволяет быстро определить текущее состояние системы или причину аварийной остановки. Основным инструментом является многоцветный светодиод в кнопке сброса.

Индикация рабочих состояний:

• Светодиод выключен: Режим ожидания.
• Желтый (постоянный): Работает подогреватель топлива.
• Желтый (мигающий): Идет фаза розжига (предпродувка, работа трансформатора зажигания).
• Зеленый (постоянный): Штатный режим работы, сигнал пламени стабильный и достаточный.
• Зеленый (мигающий): Штатный режим работы, но сигнал пламени слабый или нестабильный. Требуется проверка и, возможно, чистка датчика пламени.
• Желто-красный (мигающий): Обнаружено пониженное напряжение в сети.
• Зелено-красный (мигающий): Обнаружен посторонний свет при запуске.

Диагностика причин блокировки: После аварийной остановки светодиод горит красным (постоянно). Для определения причины необходимо нажать и удерживать кнопку сброса более 3 секунд. После этого автомат перейдет в режим индикации кода ошибки: красный светодиод начнет мигать сериями. Количество миганий в серии соответствует коду неисправности.

Коды Ошибок и Состояния LMO14.113C2

• Индикация: Красный (постоянный)
  • Код: -
  • Значение: Блокировка (Авария)
  • Рекомендации: Произошла неисправность. Для диагностики нажмите кнопку >3 сек. Для сброса нажмите кнопку <3 сек.
• Индикация: Красный (мигающий)
  • Код: 2 мигания
  • Значение: Нет стабилизации пламени в конце TSA
  • Возможные Причины и Рекомендации: Причины: Нет подачи топлива (закрыт кран, пустой бак, засорен фильтр/форсунка); неисправен топливный насос; неисправна система зажигания (нет искры, неисправен трансформатор, неправильное положение электродов); неисправен или сильно загрязнен датчик пламени; негерметичен или неисправен топливный клапан; крайне неверная настройка горелки (соотношение топливо/воздух). Действия: Проверить всю цепь подачи топлива и систему зажигания. Очистить/проверить датчик пламени.
• Индикация: Красный (мигающий)
  • Код: 4 мигания
  • Значение: Посторонний свет при пуске горелки
  • Возможные Причины и Рекомендации: Причины: Датчик пламени фиксирует свет до команды на розжиг; негерметичность топливного клапана (топливо просачивается и горит); сильные электромагнитные наводки на кабель датчика из-за неправильной прокладки. Действия: Убедиться в отсутствии внешних источников света. Проверить герметичность клапана. Проверить правильность прокладки кабеля датчика.
• Индикация: Красный (мигающий)
  • Код: 7 миганий
  • Значение: Частое пропадание пламени во время работы (превышен лимит повторений)
  • Возможные Причины и Рекомендации: Причины: Нестабильная подача топлива (колебания давления, воздух в системе); неправильная настройка горелки (нестабильное пламя); сильная или нестабильная тяга в дымоходе; загрязнен или неисправен датчик пламени. Действия: Проверить топливную систему на стабильность давления. Произвести настройку горелки с газоанализатором. Проверить и очистить датчик пламени.
• Индикация: Красный (мигающий)
  • Код: 8 миганий
  • Значение: Превышено время контроля подогревателя топлива
  • Возможные Причины и Рекомендации: Причины: Контакт расцепления подогревателя не замкнулся в течение 10 минут; неисправен сам подогреватель или его термостат. Действия: Проверить исправность подогревателя и его цепей управления.
• Индикация: Красный (мигающий)
  • Код: 10 миганий
  • Значение: Ошибка в разводке проводов или внутренняя ошибка
  • Возможные Причины и Рекомендации: Причины: Серьезная ошибка в электрических подключениях; внутренний отказ электроники автомата горения. Действия: Тщательно проверить все подключения согласно схеме. Если ошибка сохраняется, заменить автомат горения.

6.2. Распространенные Неисправности и Методы их Устранения

На основе кодов ошибок можно выстроить логический алгоритм поиска неисправностей.

• Проблема: Блокировка с кодом "2 мигания" (Нет пламени). Это наиболее частая неисправность, указывающая на то, что процесс горения не начался. Диагностику следует проводить последовательно по всей цепочке:
  1. Зажигание: Визуально проверить наличие мощной, стабильной искры между электродами во время фазы розжига. Если искры нет, проверить трансформатор зажигания, высоковольтные провода и правильность установки электродов.
  2. Подача топлива: Убедиться, что топливный клапан открывается (характерный щелчок). Проверить давление на выходе топливного насоса. Осмотреть и при необходимости очистить топливные фильтры и форсунку.
  3. Датчик пламени: Снять и осмотреть датчик. На его чувствительном элементе не должно быть сажи или нагара. Очистить при необходимости.
  4. Настройка горелки: Убедиться, что базовая настройка воздушной заслонки не является в корне неверной (например, полностью закрыта или полностью открыта).
• Проблема: Блокировка с кодом "7 миганий" (Частый срыв пламени). Эта ошибка указывает на то, что пламя появляется, но оно нестабильно.
  1. Датчик пламени: Это первая и наиболее вероятная причина. Загрязнение чувствительного элемента сажей или нагаром приводит к ослаблению сигнала. Необходимо снять датчик и аккуратно очистить его.
  2. Стабильность горения: Проверить стабильность давления топлива. Убедиться в отсутствии воздуха в топливной магистрали. Проанализировать тягу в дымоходе — чрезмерная или пульсирующая тяга может "сдувать" пламя.
  3. Качество топлива: Использование некачественного или загрязненного топлива может приводить к нестабильному горению.
  4. Настройка горелки: Выполнить точную настройку соотношения топливо/воздух с использованием газоанализатора для достижения стабильного факела.

6.3. Регламентное Техническое Обслуживание

Регулярное техническое обслуживание является ключом к долгой и безаварийной работе отопительной установки. Для автомата горения и связанных с ним компонентов рекомендуется следующий регламент:

• Ежегодная проверка: В рамках ежегодного обслуживания котла и горелки необходимо выполнять все обязательные проверки безопасности, описанные в разделе 5.2.
• Чистка датчика пламени: Датчик пламени (QRB/QRC) следует осматривать и очищать не реже одного раза в год, а при работе в запыленных условиях — чаще. Для очистки следует использовать чистую, сухую, мягкую ткань. Категорически не рекомендуется использовать наждачную бумагу, абразивные пасты или металлические щетки, так как они оставляют на поверхности микроцарапины, которые в дальнейшем способствуют еще более быстрому накоплению сажи.
• Проверка соединений: Проверять надежность затяжки всех винтовых клемм на цоколе автомата горения.
• Чистота в котельной: Поддерживать чистоту в помещении, где установлена горелка. Пыль, строительный мусор и особенно ворс от находящихся рядом стиральных или сушильных машин могут забивать воздухозаборник горелки и оседать на датчике пламени, нарушая его работу.

6.4. Срок Службы и Рекомендации по Замене

Компоненты систем безопасности имеют ограниченный ресурс. Для автоматов горения серии LMO производителем установлен расчетный срок службы в 250 000 циклов запуска горелки. При нормальных условиях эксплуатации в режиме отопления это соответствует примерно 10 годам использования с даты производства, указанной на корпусе устройства. Этот ресурс определен на основе ресурсных испытаний по стандарту EN 230.

Важно понимать, что расчетный срок службы — это не гарантийный период, а технический параметр, связанный с естественным износом внутренних компонентов, в первую очередь — электромеханических реле. Контакты реле, коммутирующие значительные токи (мотор, трансформатор зажигания), со временем изнашиваются, что может привести к их "залипанию" или отказу. По достижении указанного срока службы или количества циклов, для обеспечения гарантированного уровня безопасности, рекомендуется производить плановую замену автомата горения силами авторизованного персонала. Такой проактивный подход к обслуживанию, особенно на критически важных объектах, позволяет предотвратить внезапный отказ оборудования и поддерживать надежность системы на должном уровне.

Раздел 7: Примеры Практического Применения

7.1. Интеграция в Бытовые и Промышленные Котлы

Благодаря своей надежности, компактности и совместимости с предыдущими сериями, автоматы горения LMO14.113C2 и его модификации получили широкое распространение в качестве штатных контроллеров для жидкотопливных горелок от ведущих мировых производителей.

• Горелки Bentone: Многие модели популярных шведских горелок Bentone, предназначенные для бытового и коммерческого использования, комплектуются автоматами Siemens LMO. Например, они используются в горелках серии B 40.
• Котлы Viessmann: Некоторые модели котлов Viessmann, работающие на жидком топливе, также используют в своих горелках модификации автомата LMO14 (например, LMO14.111C2V) в качестве оригинального компонента. Это свидетельствует о высоком доверии к надежности и безопасности данных устройств со стороны лидеров отопительной отрасли.

7.2. Применение в Теплогенераторах и Воздухонагревателях

Область применения автоматов серии LMO не ограничивается только водогрейными котлами. Специализированные модели, такие как LMO44..., разработаны для использования в стационарных воздухонагревателях прямого нагрева, работающих на жидком топливе. Такие установки часто используются для отопления больших промышленных помещений, складов, ангаров и строительных площадок. Хотя базовый принцип работы контроллера остается тем же, его временные параметры могут быть адаптированы под специфику тепловых процессов в воздушных системах, которые отличаются от гидравлических.

7.3. Сценарий в Двухтопливной Горелке (Гипотетический)

Возвращаясь к вопросу о применении в газовых установках, следует рассмотреть гипотетический, но технически корректный сценарий — двухтопливную горелку (газ/дизель). В таких сложных системах недопустимо использовать один контроллер для обоих видов топлива из-за разницы в методах контроля пламени. Вместо этого применяются либо специализированные двухтопливные контроллеры (например, Siemens LFL... или LFE...), либо система с двумя отдельными, выделенными автоматами.

В таком сценарии LMO14.113C2 может быть частью общей системы управления:

• Режим "Жидкое топливо": Главный контроллер горелки активирует LMO14.113C2. Автомат выполняет полный цикл управления: запускает мотор, включает зажигание, открывает дизельный клапан и контролирует пламя с помощью фоторезистивного датчика QRB.
• Режим "Газ": При переключении на газ, LMO14.113C2 деактивируется. Управление передается другому автомату, например, Siemens LME или LMG, который подключен к газовому клапану и ионизационному электроду.

Таким образом, хотя LMO14.113C2 сам по себе не может управлять горением газа, он может быть законным и неотъемлемым компонентом сложной двухтопливной установки, отвечая исключительно за безопасную работу на жидком топливе. Этот пример демонстрирует важность точного понимания функционального назначения каждого компонента в современных системах сжигания топлива.
