Технический обзор и применение преобразователя частоты Delta Electronics VFD004EL43A серии VFD-EL

Современная промышленная автоматизация предъявляет высокие требования к компонентам систем управления электроприводом. Компактность, функциональная насыщенность, надежность и экономическая эффективность становятся ключевыми критериями при выборе преобразователей частоты (ПЧ) для маломощных применений. В данном техническом обзоре мы подробно рассмотрим преобразователь частоты Delta Electronics VFD004EL43A, представителя серии VFD-EL. Эта серия разработана как многофункциональное и экономичное решение для управления асинхронными двигателями. Статья адресована инженерно-техническим специалистам, занимающимся проектированием, внедрением и эксплуатацией систем автоматизированного электропривода.

Мы проведем глубокий анализ конструктивных особенностей, архитектуры управления, возможностей параметризации, интегрированных интеллектуальных функций и систем защиты данной модели. Особое внимание будет уделено практическим аспектам применения, включая примеры реализации конкретных производственных задач. Модель VFD004EL43A рассчитана на работу с трехфазными асинхронными двигателями мощностью 0.4 кВт в сетях с напряжением 380-480 В.

Конструктивные особенности и рекомендации по монтажу

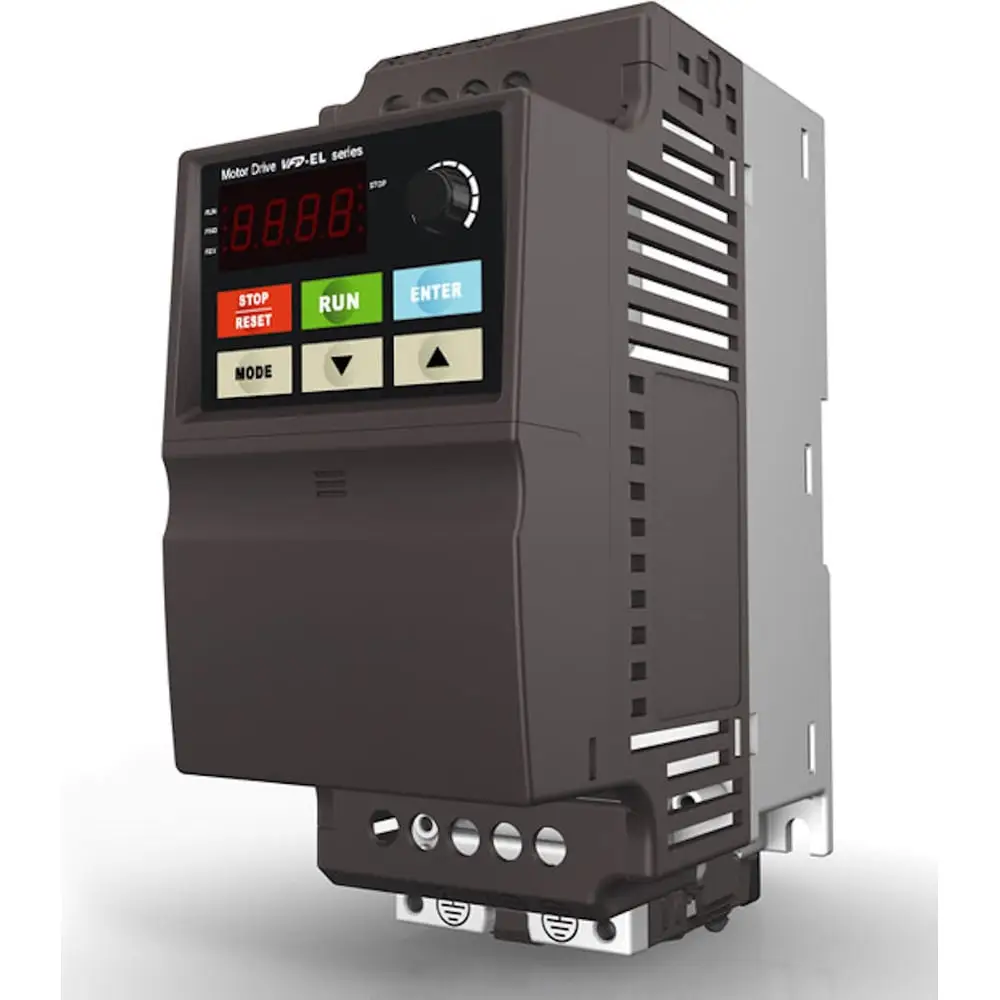

Первое, на что обращает внимание инженер при работе с VFD004EL43A, — это его компактное исполнение. Устройство относится к типоразмеру "А" с габаритами 72 x 174 x 136 мм, что позволяет значительно экономить пространство в шкафах управления.

Монтаж и охлаждение

Для обеспечения нормального теплового режима преобразователь должен устанавливаться строго в вертикальном положении. Модель мощностью 0.4 кВт использует естественное конвекционное охлаждение, что делает ее бесшумной в работе и избавляет от необходимости обслуживания вентилятора. При стандартной установке необходимо обеспечивать свободные зазоры: не менее 120 мм сверху и снизу для свободной циркуляции воздуха и 50 мм по бокам. Уникальной особенностью серии является возможность плотной установки "стенка к стенке" (без боковых зазоров), однако в этом случае максимальная температура окружающей среды ограничивается +40°C, в отличие от стандартных +50°C. Монтаж должен производиться на негорючие металлические поверхности, так как температура радиатора может достигать +90°C. Для удобства интеграции в стандартные шкафы управления предусмотрена возможность монтажа на DIN-рейку с помощью опционального адаптера.

Клеммы и подключения

Силовые терминалы (R/L1, S/L2, T/L3 для входа и U/T1, V/T2, W/T3 для выхода на двигатель) сгруппированы сверху и снизу для удобства разводки кабелей. Управляющие клеммы вынесены на переднюю панель под съемной крышкой. Важной конструктивной особенностью для инженеров по АСУ ТП является наличие физического микропереключателя SW1 для выбора логики дискретных входов (NPN/PNP), что позволяет легко адаптировать ПЧ к выходам контроллеров различных типов без использования внешних реле.

Интегрированный ЭМС-фильтр

Все преобразователи VFD-EL, включая модель VFD004EL43A, оснащены встроенным РЧ-фильтром (ЭМС) класса B. Это обеспечивает соответствие строгим нормам по электромагнитной совместимости, подавляя кондуктивные помехи, генерируемые в сеть. Для специфических условий, например, при работе в сетях с изолированной нейтралью (IT-сети), предусмотрена возможность отключения внутреннего фильтра от контура заземления с помощью специального RFI-переключателя, чтобы избежать повреждения схемы и снизить токи утечки.

Архитектура управления и гибкая настройка V/f характеристики

Основой управления двигателем в VFD004EL43A является скалярный вольт-частотный метод (V/f), который отличается простотой и надежностью. Однако, в отличие от базовых реализаций, данный ПЧ предлагает инженеру широкие возможности для тонкой настройки, что позволяет оптимизировать работу привода под различные типы нагрузки.

Параметризация V/f кривой

Ключевым для правильной работы асинхронного двигателя является поддержание постоянства магнитного потока в статоре, что достигается сохранением соотношения U/F=const. Преобразователь позволяет задать не просто линейную зависимость, а гибкую кривую по трем точкам, что критически важно для энергоэффективности:

• Базовые точки: Максимальная частота (Pr.01.00, Fmax), базовая частота (номинальная частота двигателя, Pr.01.01, Fbase) и максимальное напряжение (Pr.01.02, Vmax) определяют основной рабочий диапазон.
• Промежуточные точки: С помощью параметров промежуточной частоты (Pr.01.03, Fmid) и промежуточного напряжения (Pr.01.04, Vmid) можно создать излом на характеристике. Это позволяет для нагрузок с переменным моментом (насосы, вентиляторы) задать пониженное напряжение на средних частотах, значительно снижая потребляемую мощность и нагрев двигателя.
• Начальный участок: Минимальная частота (Pr.01.05, Fmin) и минимальное напряжение (Pr.01.06, Vmin) определяют начальную точку V/f кривой.

Компенсация нагрузки и динамика

Для обеспечения стабильной работы привода при изменении нагрузки предусмотрены функции автоматической компенсации:

• Компенсация момента (Torque Boost, Pr.07.02): Позволяет увеличить выходное напряжение на низких частотах, чтобы скомпенсировать падение напряжения на активном сопротивлении обмоток статора и обеспечить высокий пусковой момент. Величина форсировки должна выбираться минимально необходимой для уверенного старта, так как избыточное значение ведет к перегреву двигателя.
• Компенсация скольжения (Slip Compensation, Pr.07.03): При увеличении нагрузки на валу ротор асинхронного двигателя начинает отставать от поля статора (увеличивается скольжение). Данная функция автоматически увеличивает выходную частоту ПЧ, чтобы компенсировать это отставание и поддерживать скорость вращения вала на заданном уровне.

Для управления динамикой разгона и торможения инженеру доступны две независимые пары параметров времени разгона/замедления (Pr.01.09-01.12), переключаться между которыми можно с помощью дискретного входа. Для механизмов, чувствительных к рывкам, предусмотрена функция S-образной кривой (Pr.01.17, Pr.01.18), которая сглаживает начало и конец разгона/торможения, обеспечивая минимальное ускорение и снижая механические удары.

Интегрированные интеллектуальные функции

VFD004EL43A обладает рядом встроенных функций, которые позволяют решать сложные задачи автоматизации без привлечения внешних устройств.

Встроенный ПИД-регулятор (Группа 10)

Это одна из самых мощных функций преобразователя, превращающая его в полноценный локальный контроллер технологического процесса. Он позволяет в замкнутом контуре поддерживать заданный параметр (давление, расход, температуру, уровень и т.д.).

• Настройка: Для активации необходимо выбрать источник уставки (задания) в параметре Pr.10.00 (например, аналоговый вход, значение из параметра или по сети Modbus) и источник сигнала обратной связи от датчика в Pr.10.01 (аналоговый вход AVI).
• Тюнинг: Регулятор настраивается классическими коэффициентами: пропорциональным (P, Pr.10.02), интегральным (I, Pr.10.03) и дифференциальным (D, Pr.10.04). Это позволяет добиться оптимального быстродействия и точности регулирования для конкретной системы.
• Специализированные функции: Для насосных и вентиляционных систем предусмотрен "спящий режим". Если ПИД-регулятор снижает частоту до заданного минимума (Pr.10.15) и удерживает ее в течение определенного времени (Pr.10.14), привод останавливает двигатель для экономии энергии. При падении регулируемого параметра ниже порога пробуждения (Pr.10.16) привод автоматически возобновляет работу.

Многошаговое управление и коммуникации

• 15 предустановленных скоростей: С помощью комбинации сигналов на четырех многофункциональных дискретных входах (MI3-MI6, настроенных через Pr.04.05-04.08) можно выбрать одну из 15 скоростей, предварительно заданных в параметрах группы 5 (Pr.05.00-05.14). Это идеально для циклических автоматов и конвейерных систем.
• Протокол Modbus: Встроенный порт RS-485 позволяет осуществлять полное управление и мониторинг ПЧ (задание частоты, пуск/стоп, чтение тока, напряжения, кодов ошибок) по протоколу Modbus (RTU/ASCII). Адрес устройства в сети задается в Pr.09.00, скорость и формат данных — в Pr.09.01 и Pr.09.04. Это обеспечивает простую интеграцию в современные системы SCADA и АСУ ТП.

Системы защиты и диагностики

Надежность промышленного оборудования напрямую зависит от его защитных функций. VFD004EL43A имеет комплексную систему мониторинга и защиты, направленную на предотвращение аварийных ситуаций.

• Защита от сверхтоков (OC) и перегрузок (OL, OL1, OL2): Система обеспечивает как мгновенное отключение при коротких замыканиях или резких механических заклиниваниях, так и защиту по время-токовой характеристике (электронное тепловое реле) от длительных перегрузок, защищая и инвертор, и обмотки двигателя.
• Защита по напряжению (OV, Lv): Преобразователь контролирует напряжение в звене постоянного тока. При рекуперативном торможении инерционной нагрузки активируется функция предотвращения перенапряжения (Stall Prevention, Pr.06.00), которая автоматически приостанавливает замедление, чтобы избежать аварийного отключения по OV. Привод также отключается при недопустимом падении напряжения сети (Lv).
• Диагностика и авторестарт: В энергонезависимой памяти хранится информация о пяти последних авариях (Pr.06.08-06.12), что существенно облегчает поиск и устранение неисправностей. Для необслуживаемых объектов (например, удаленных вентиляционных установок) полезна функция автоматического перезапуска после сбоя (Pr.08.15), которая позволяет приводу автоматически сбросить ошибку и возобновить работу заданное число раз.

Примеры практического применения на производстве

1. Управление насосной станцией поддержания давления

• Задача: Автоматически поддерживать стабильное давление (например, 4 бара) в системе водоснабжения небольшого производственного цеха, минимизируя при этом энергопотребление.
• Реализация: На выходном трубопроводе насоса устанавливается датчик давления с выходом 4-20 мА. Его сигнал заводится на аналоговый вход преобразователя VFD004EL43A. Активируется встроенный ПИД-регулятор. В качестве обратной связи выбирается аналоговый вход. Задается уставка давления, соответствующая, например, 50% от диапазона датчика. При открытии кранов в цеху давление падает, ПИД-регулятор это фиксирует и увеличивает скорость вращения насоса для компенсации. При закрытии кранов давление растет, и ПЧ плавно снижает обороты. Для дополнительной экономии настраивается "спящий режим": если в течение 5 минут частота вращения держится ниже 15 Гц, ПЧ полностью останавливает насос. При падении давления ниже порогового значения, ПИД-регулятор дает команду на "пробуждение", и насос плавно запускается.

2. Автоматизация ленточного конвейера на линии сортировки

• Задача: Обеспечить движение конвейера с тремя разными скоростями в зависимости от типа продукции, с плавным разгоном и торможением.
• Реализация: VFD004EL43A управляет двигателем конвейера. В параметрах задаются три фиксированные скорости: "медленная" 10 Гц, "средняя" 25 Гц и "быстрая" 50 Гц. Два дискретных входа, например MI3 и MI4, программируются как входы выбора многошаговой скорости. Управляющий контроллер (ПЛК) подает на эти входы комбинацию сигналов (01, 10, 11) для выбора нужной скорости. Для плавности хода активируется S-образная кривая разгона/торможения, что предотвращает смещение или падение продукции на ленте.

3. Привод вытяжного вентилятора с удаленным управлением

• Задача: В покрасочной камере необходимо регулировать производительность вытяжной вентиляции в зависимости от режима работы: минимальная вентиляция в режиме ожидания, максимальная — во время покраски. Управление должно осуществляться с центрального пульта оператора.
• Реализация: Преобразователь VFD004EL43A подключается к ПЛК операторского пульта по интерфейсу RS-485 (Modbus). Источником команд управления и задания частоты выбирается Modbus. Оператор с панели задает режим работы. ПЛК отправляет на адрес ПЧ команду на запуск и необходимое значение частоты (например, 15 Гц для режима ожидания и 50 Гц для режима покраски). ПЧ плавно разгоняет или замедляет вентилятор до заданной скорости. Вся информация о состоянии привода (ток, частота, ошибки) также доступна оператору по сети для контроля.

Заключение

Преобразователь частоты Delta Electronics VFD004EL43A представляет собой высокотехнологичное и сбалансированное решение для управления маломощными асинхронными двигателями. Для инженера ключевыми преимуществами данной модели являются высокая функциональная плотность в компактном корпусе, наличие встроенных ЭМС-фильтра и ПИД-регулятора, стандартный интерфейс Modbus RS-485 и исчерпывающий набор защитных функций. Гибкость параметризации вольт-частотной характеристики и динамики движения позволяет адаптировать привод для широчайшего спектра механизмов. Все это делает VFD004EL43A превосходным выбором как для задач модернизации существующего парка оборудования, так и для построения новых, энергоэффективных и надежных систем автоматизации.
