Страж пламени: почему Kromschroder DG 10U-5T — незаменимый компонент современной газовой безопасности

От редакции: В мире, где эффективность и безопасность промышленных и отопительных систем выходят на первый план, ключевую роль играют не гигантские котлы или сложные системы управления, а незаметные герои, стоящие на страже их безупречной работы. Сегодня наш взгляд прикован к одному из таких устройств — датчику-реле давления газа Kromschroder DG 10U-5T. Это не просто очередной компонент в спецификации; это краеугольный камень в архитектуре безопасности газового оборудования, от которого зависят не только миллионные инвестиции в технику, но и человеческие жизни. В этой статье мы подробно разберем, что делает этот компактный прибор столь важным, и рассмотрим реальные примеры его применения, где его надежность проявляется в полной мере.

Знакомьтесь: часовой вашей системы

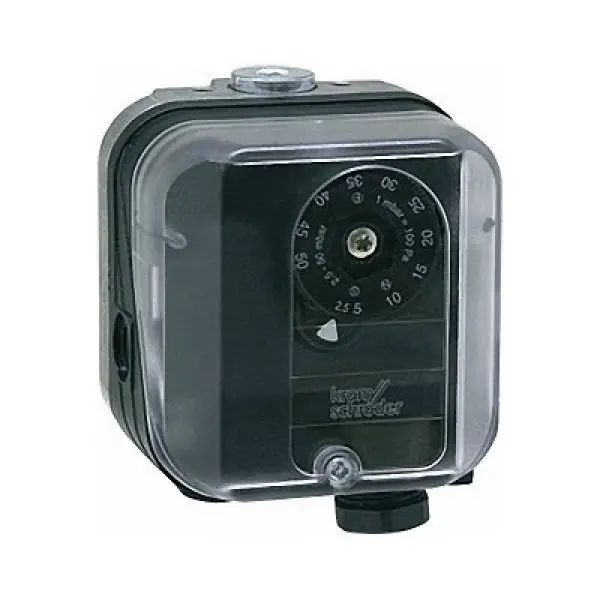

На первый взгляд, Kromschroder DG 10U-5T — это скромное устройство, заключенное в прочный корпус из армированного стекловолокном пластика. Однако за этой лаконичной внешностью скрывается высокоточный и надежный механизм, способный работать с различными газовыми средами, включая природный газ, сжиженный газ (в газообразной форме), биогаз и воздух.

Модель DG 10U-5T относится к универсальной (U) серии, что означает ее способность контролировать как положительное (избыточное), так и отрицательное (разрежение) давление, а также перепад (дифференциальное) давление. Ключевая характеристика модели "10U" — это ее диапазон настройки от 1 до 10 мбар, что делает ее идеальной для низконапорных систем, где важна высочайшая чувствительность. Индекс "T" в названии указывает на исполнение для американского рынка, обычно с резьбовыми соединениями стандарта NPT, что подтверждает глобальное признание и широкое применение продукции Kromschroder.

Принцип действия датчика основан на мембранном механизме, не содержащем силикона, что критически важно для предотвращения загрязнения чувствительных элементов газового оборудования. При достижении заданного на специальном колесике порога давления, мембрана прогибается и воздействует на микропереключатель. Этот микропереключатель, в свою очередь, замыкает или размыкает электрическую цепь, отправляя сигнал системе управления горелкой или клапаном безопасности. Эта, казалось бы, простая последовательность действий лежит в основе множества защитных функций.

Ключевые технические параметры:

• Максимальное рабочее давление: 600 мбар (8.5 psig).
• Диапазон рабочих температур: от -15°C до +70°C (в зависимости от модификации).
• Степень защиты: IP54, обеспечивающая защиту от пыли и брызг воды.
• Материалы: Мембрана из бутадиен-нитрильного каучука (NBR), устойчивого к газовым средам, и корпус из алюминиевого сплава и ударопрочного пластика.

Надежность датчика подтверждена международными сертификатами, такими как UL, FM и AGA, что позволяет использовать его в самых ответственных промышленных установках.

Реальные примеры применения: где DG 10U-5T стоит на страже

Теория важна, но истинная ценность устройства познается в реальных условиях эксплуатации. Давайте рассмотрим несколько сценариев, где Kromschroder DG 10U-5T выполняет критически важные функции.

Пример 1: Контроль минимального давления газа в промышленных горелках

Сценарий: Крупная промышленная печь на металлургическом заводе, оснащенная мощной газовой горелкой. Стабильность пламени здесь — залог качества продукции и безопасности всего цеха.

Задача: Система управления горелкой должна быть на 100% уверена, что давление газа на входе достаточно для устойчивого горения. Слишком низкое давление может привести к отрыву пламени, неполному сгоранию топлива, образованию взрывоопасной смеси в топке и, как следствие, к разрушительному хлопку или взрыву при повторном розжиге.

Решение: Датчик Kromschroder DG 10U-5T устанавливается на газовой линии перед горелкой. Его точка срабатывания настраивается на минимально допустимое давление, указанное производителем горелочного устройства (например, 5 мбар). В нормальном режиме работы давление в линии выше этого значения, контакты датчика замкнуты, и система дает разрешение на работу. Если же давление в магистрали падает ниже установленного порога (из-за проблем с поставкой, неисправности регулятора или засорения фильтра), мембрана датчика мгновенно реагирует, размыкая цепь. Автоматика горелки немедленно получает сигнал "нет достаточного давления газа" и выполняет безопасное отключение, перекрывая подачу топлива и предотвращая аварийную ситуацию. Это базовая, но абсолютно незаменимая функция безопасности.

Пример 2: Контроль работы вентилятора и потока воздуха

Сценарий: Современный конденсационный котел в многоквартирном доме или коммерческом здании. Для обеспечения полного и эффективного сгорания газа необходимо принудительно подавать в камеру сгорания строго определенное количество воздуха. Эту функцию выполняет дутьевой вентилятор.

Задача: Что произойдет, если вентилятор выйдет из строя или его производительность упадет (например, из-за загрязнения крыльчатки или проблем с электропитанием)? Подача воздуха прекратится, но газ продолжит поступать. Это приведет к образованию обогащенной топливом смеси, высокому содержанию угарного газа (CO) в дымовых газах и риску взрыва. Необходимо гарантировать, что горелка работает только при подтвержденном потоке воздуха.

Решение: Здесь DG 10U-5T используется в качестве дифференциального датчика давления. Его порты подключаются к точкам до и после вентилятора (или по обе стороны от диафрагмы/сопла Вентури в воздуховоде). Работающий вентилятор создает перепад давления, на который и реагирует датчик. На колесике выставляется минимально допустимый перепад (например, 2 мбар), соответствующий безопасному потоку воздуха. Пока вентилятор работает исправно, перепад давления превышает уставку, и контакты датчика разрешают работу горелки. Если вентилятор останавливается или его производительность падает, перепад давления снижается, и DG 10U-5T немедленно разрывает цепь безопасности, отключая подачу газа. Таким образом, он выступает в роли "доказательства потока воздуха", предотвращая работу горелки в опасном режиме.

Пример 3: Мониторинг засоренности воздушных фильтров

Сценарий: Система вентиляции и кондиционирования (HVAC) в крупном торговом центре или на "чистом" производстве (например, в фармацевтике или микроэлектронике). Воздух, подаваемый в помещения, проходит через систему фильтров.

Задача: Со временем фильтры загрязняются, их сопротивление воздушному потоку растет. Это ведет к снижению производительности всей системы вентиляции, перегреву двигателей вентиляторов и, что самое важное, к ухудшению качества воздуха в помещениях. Визуальный осмотр фильтров не всегда удобен и эффективен.

Решение: Датчик Kromschroder DG 10U-5T устанавливается для измерения перепада давления на фильтрующем элементе. "Плюсовой" порт подключается до фильтра, "минусовой" — после. Чистый фильтр создает минимальный перепад давления (например, 1 мбар). По мере его загрязнения сопротивление растет, и перепад увеличивается. На датчике выставляется пороговое значение (например, 4 мбар), при достижении которого фильтр считается критически загрязненным. Как только перепад давления достигает этой отметки, контакты DG 10U-5T переключаются и подают сигнал на пульт диспетчера или зажигают сигнальную лампу "Замените фильтр". Это позволяет обслуживающему персоналу своевременно проводить техническое обслуживание, обеспечивая эффективность системы и качество воздуха, а также предотвращая поломки дорогостоящего оборудования.

Вывод редактора

В мире, где автоматизация достигает высочайшего уровня сложности, именно простые и надежные решения, такие как Kromschroder DG 10U-5T, обеспечивают фундаментальную безопасность. Его универсальность, высокая точность в низконапорном диапазоне и безупречная репутация, подкрепленная десятилетиями эксплуатации по всему миру, делают его не просто компонентом, а незаменимым стражем. От защиты промышленных гигантов до обеспечения корректной работы отопительных систем в наших домах — этот компактный датчик выполняет свою молчаливую, но жизненно важную миссию, доказывая, что в вопросах безопасности не бывает мелочей.
