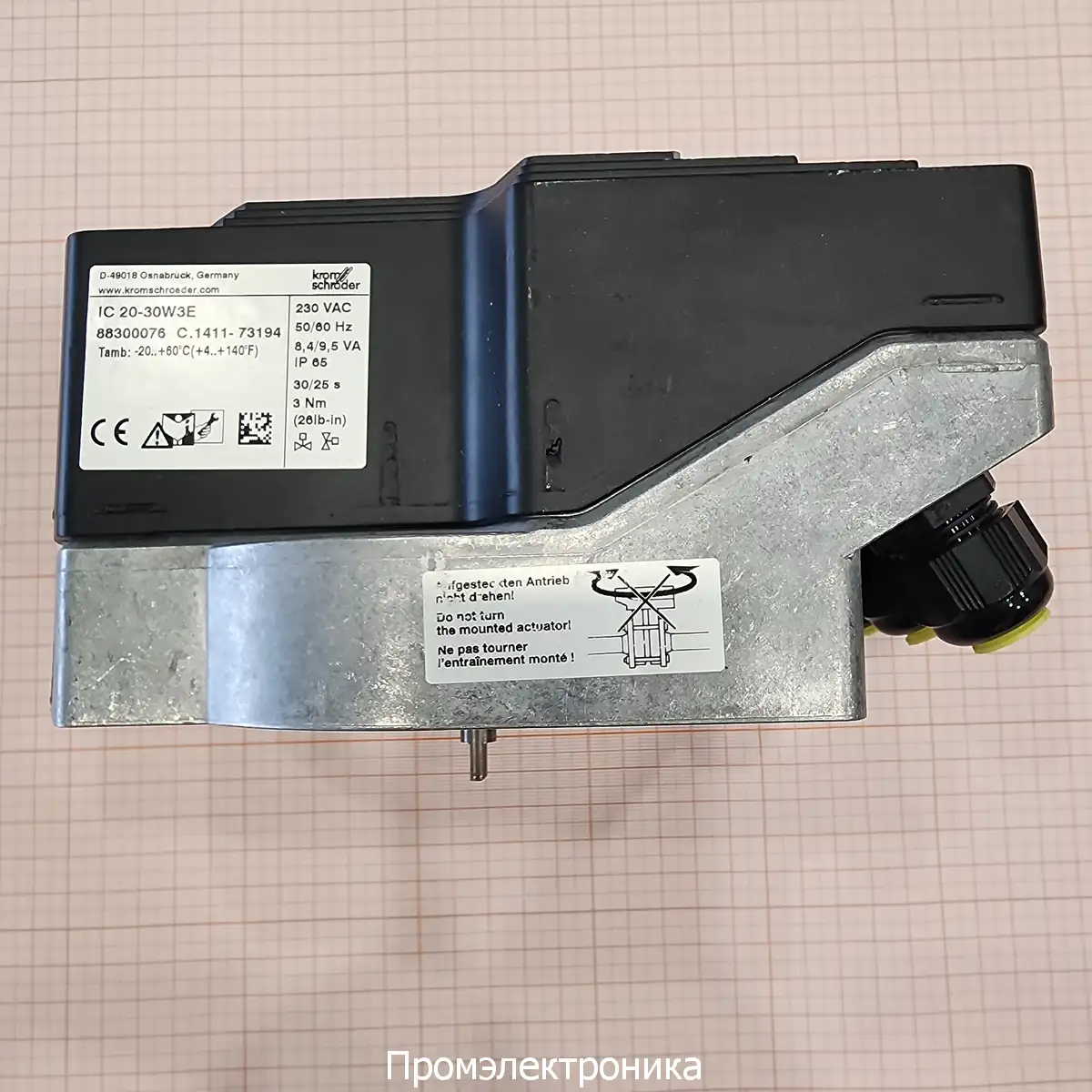

Сервопривод Kromschroder IC 20-30W3E

Введение: Невидимый двигатель точности в промышленном нагреве

Современные промышленные термические процессы — от ковки стали и обжига керамики до термообработки металлов — давно перестали быть операциями, основанными на грубой силе. Сегодня это высокотехнологичные «термические рецепты», где качество продукции, энергоэффективность и безопасность напрямую зависят от точности управления температурой. В основе этих процессов лежит контур управления горением — сложная система, сердцем которой является точное дозирование топлива и воздуха.

Исполнительный механизм, или актуатор, играет в этом контуре роль критически важного «мускула». Он физически воплощает в жизнь команды, поступающие от управляющей электроники. Простейшие пневматические или двухпозиционные (вкл/выкл) приводы можно сравнить с молотком — они эффективны для простых задач, но лишены тонкости. В отличие от них, сервопривод — это скальпель хирурга, способный выполнять непрерывные, мельчайшие и абсолютно воспроизводимые корректировки. Именно эта прецизионность открывает путь к созданию сложных температурных профилей, оптимизации сгорания и минимизации выбросов.

В данном контексте сервопривод Kromschroder серии IC 20, и в частности модель IC 20-30W3E, представляет собой не просто универсальный компонент, а целенаправленно разработанный инструмент. Он создан для обеспечения высочайшей точности в суровых условиях промышленных установок, являясь неотъемлемой частью экосистемы безопасности и управления газовыми потоками от Honeywell Kromschröder.

Купить сервопривод Kromschroder IC 20-30W3E

Анатомия сервопривода: от «ведомого мотора» до интеллектуального устройства

Основной принцип: система с замкнутым контуром

В основе любого сервопривода лежит принцип управления с обратной связью, или система с замкнутым контуром. Этот принцип легко понять на простом примере: вождение автомобиля. Водитель (контроллер) постоянно сравнивает желаемое положение автомобиля в полосе (заданное значение) с тем, что видят его глаза (датчик обратной связи). На основе этой разницы он вносит коррективы в положение руля (двигатель), чтобы минимизировать отклонение.

Технически этот процесс в сервоприводе выглядит следующим образом:

1. Контроллер (например, ПЛК или специализированный блок управления горелкой) посылает управляющий сигнал, соответствующий требуемому положению (например, ток 12 мА для открытия заслонки на 50%).
2. Внутренняя электронная схема сервопривода сравнивает этот входящий сигнал с фактическим положением выходного вала, которое непрерывно считывается датчиком обратной связи (в данном случае, потенциометром).
3. Если между заданным и фактическим положением есть расхождение, возникает так называемый «сигнал ошибки» ($e(t)=r(t)-y(t)$).
4. Этот сигнал ошибки заставляет электронику подавать питание на двигатель, который начинает вращать выходной вал в нужном направлении.
5. Вращение продолжается до тех пор, пока датчик обратной связи не сообщит, что вал достиг заданного положения. В этот момент сигнал ошибки становится равным нулю, и двигатель останавливается, надежно удерживая достигнутую позицию.

Ключевые внутренние компоненты

Каждый сервопривод, включая IC 20, состоит из нескольких ключевых узлов, работающих в тандеме:

• Двигатель: «Сердце» привода, обычно синхронный или асинхронный электродвигатель переменного тока, спроектированный для высокой отзывчивости и точного управления.
• Редуктор: Механическая трансмиссия, которая преобразует высокую скорость и низкий крутящий момент вала электродвигателя в низкую скорость и высокий крутящий момент на выходном валу. Именно редуктор обеспечивает усилие, необходимое для поворота заслонки, например, 3 Нм у модели IC 20.
• Датчик обратной связи: «Глаза» системы. В сервоприводе IC 20 эту роль выполняет прецизионный потенциометр. Его ось жестко связана с выходным валом, и при повороте вала сопротивление потенциометра изменяется, создавая точный электрический сигнал, пропорциональный углу поворота.
• Управляющая электроника: «Мозг» привода, который выполняет все вычисления: сравнивает заданный и фактический сигналы, формирует сигнал ошибки и управляет питанием двигателя.

Несколько занимательных фактов: краткая история точности

История сервопривода — это не просто набор технических дат, а увлекательное повествование об эволюции автоматизации.

• «Ведомый мотор» с корабля: Сам термин «серво» происходит от французского le servo-moteur, что означает «ведомый мотор» или «мотор-слуга». Впервые это название было опубликовано французским инженером Жозефом Фарко в 1873 году для описания разработанных им паровых систем рулевого управления для кораблей. Это название идеально отражает суть устройства: мотор, который точно и беспрекословно «слушается» команд своего хозяина-контроллера.
• Военный катализатор: Мощным толчком к развитию технологии послужила Вторая мировая война. Необходимость наводить тяжелые зенитные орудия и радары на быстро движущиеся цели с точностью и скоростью, недоступной человеку, привела к созданию мощных и отзывчивых электромеханических сервосистем. Именно военные разработки заложили фундамент для высокой производительности и надежности современных промышленных приводов.
• От заводов до высокой моды: Сегодня, благодаря зрелости и миниатюризации, сервотехнологии проникли в самые неожиданные сферы. Миниатюрные сервоприводы обеспечивают беспрецедентную точность в роботизированной хирургии, уменьшая тремор рук хирурга. Они «оживляют» аниматронных персонажей в тематических парках, создавая реалистичные движения. А голландский дизайнер Анук Виппрехт даже использовала сервомоторы для создания авангардного «Платья-паука» (Spider Dress) — интерактивного мехатронного наряда, реагирующего на окружение. Это демонстрирует невероятную универсальность технологии, прошедшей путь от паровых машин до произведений искусства.

Детальный анализ Kromschroder IC 20-30W3E

Расшифровка идентификатора

Маркировка модели IC 20-30W3E — это, по сути, сжатая техническая спецификация, позволяющая инженеру мгновенно понять ключевые характеристики устройства:

• IC 20: Обозначение серии продуктов. Серия IC 20 позиционируется как решение для «базовых применений» с точки зрения интерфейса ввода в эксплуатацию, который основан на физических переключателях, а не на программном обеспечении.
• -30: Время поворота вала на 90° составляет 30 секунд (при частоте сети 50 Гц).
• W: Указывает на рабочее напряжение питания — 230 В переменного тока. Это отличает его от моделей с литерой 'Q', рассчитанных на 120 В.
• 3: Удерживающий и рабочий крутящий момент составляет 3 Нм.
• E: Это самый важный суффикс. Он означает, что привод поддерживает непрерывное (пропорциональное) управление через аналоговый входной сигнал (например, 0(4)–20 мА или 0–10 В), что позволяет реализовать истинно модулирующий режим работы горелки.

Сводная таблица технических характеристик

Для удобства инженеров и технических специалистов ключевые параметры модели IC 20-30W3E, собранные из различных технических документов, сведены в единую таблицу.

Конструктивные особенности

• Надежность в полевых условиях: Класс защиты IP65 и корпус из термостойкого пластика — это не лабораторные характеристики. Привод спроектирован для работы в условиях пыли, влажности и температурных колебаний, характерных для промышленных цехов.
• Простота монтажа: Просторная клеммная камера и стандартные кабельные вводы M20 — это практичные детали, которые значительно упрощают работу электрика при установке и обслуживании.
• Интерфейс, ориентированный на пользователя: Внешний индикатор положения и переключатель режимов «Автоматический/Ручной» являются ключевыми элементами для пусконаладки и поиска неисправностей. Они позволяют технику вручную управлять заслонкой для проверки ее хода и настройки концевых положений без необходимости взаимодействия с основной системой управления.

Нюансы управления и конфигурации

Использование в сервоприводе IC 20..E физических DIP-переключателей и потенциометров для настройки является осознанным конструкторским решением, которое ставит во главу угла удобство обслуживания в полевых условиях, а не гибкость программирования, характерную для его «старшего брата» — сервопривода IC 40, настраиваемого с ПК. В условиях шумного и загрязненного цеха техник может быстро заменить и сконфигурировать привод с помощью обычной отвертки, не нуждаясь в ноутбуке, специальных кабелях или драйверах. Это делает IC 20..E более надежным и отказоустойчивым в определенных эксплуатационных сценариях.

Ключевые настройки, доступные через DIP-переключатели:

• Выбор типа аналогового входа: 4-20 мА, 0-10 В и т.д.
• Настройка поведения при обрыве кабеля: Переход в положение «Открыто», «Закрыто» или удержание текущей позиции — критически важная функция безопасности.
• Активация двухпозиционного управления: При необходимости привод можно перевести в режим простого открытия/закрытия.

Кроме того, гальваническая развязка входов и выходов предотвращает образование «земельных петель» и защищает чувствительную управляющую электронику от электрических помех с промышленного оборудования, обеспечивая целостность сигнала и стабильность работы.

Пример применения: прецизионный обжиг в роликовой печи для керамики

Описание процесса

Рассмотрим роликовую печь, используемую для непрерывного обжига керамической плитки. Плитка движется на роликах через несколько температурных зон, в каждой из которых должен поддерживаться свой, строго определенный температурный режим. Качество конечного продукта — отсутствие трещин, правильное формирование глазури, прочность — полностью зависит от соблюдения этого сложного температурно-временного профиля.

Архитектура системы управления

• «Мозг»: Центральный ПЛК или специализированный блок управления горелками (BCU), например, из серии Kromschröder BCU, хранит в памяти «рецепт» обжига.
• «Органы чувств»: Термопары, установленные в каждой зоне печи, передают данные о текущей температуре в BCU.
• «Мускулы»: Для каждой горелки установлен сервопривод IC 20-30W3E, напрямую смонтированный на дроссельную газовую заслонку Kromschröder BVG.
• «Пламя»: Заслонка регулирует подачу природного газа на промышленную горелку Kromschröder BIC или ZIC, которые известны своей стабильностью пламени и идеально подходят для печных применений.

Такая конфигурация демонстрирует силу интегрированного подхода Kromschröder. Производитель печи получает не просто набор компонентов, а готовую, предварительно спроектированную систему сжигания. Это гарантирует механическую совместимость, электрическую согласованность и единую логику безопасности, что значительно снижает риски на этапах проектирования и ввода в эксплуатацию.

Пошаговая последовательность работы

1. Запуск и розжиг: BCU инициирует последовательность запуска. Он подает команду сервоприводу IC 20-30W3E перейти в заранее определенное положение розжига (например, 15% открытия), которое было физически установлено на регулируемых кулачках привода. Концевой выключатель сервопривода подтверждает достижение этой позиции, после чего BCU безопасно производит розжиг горелки.
2. Модулирующее управление: Как только плитка входит в зону, управление переходит к ПИД-регулятору BCU. Он сравнивает показания термопары с заданным значением из рецепта. Если температура ниже требуемой, BCU увеличивает управляющий сигнал (например, с 8 до 10 мА). Сервопривод IC 20-30W3E плавно поворачивает заслонку, увеличивая подачу газа и мощность горелки. Если температура превышает заданную, сигнал уменьшается, и заслонка прикрывается. Время поворота в 30 секунд обеспечивает стабильную реакцию, предотвращая резкие колебания температуры в печи.
3. Непрерывная обратная связь и безопасность: Выходной сигнал обратной связи 4-20 мА от сервопривода постоянно информирует BCU о фактическом положении заслонки. BCU может сравнивать этот сигнал с отправленной им командой. Если обнаруживается расхождение (например, заслонка заклинила), система может активировать тревогу или выполнить безопасное отключение. Такой замкнутый контур контроля является основой современной промышленной безопасности.

В данном примере модель IC 20-30W3E является идеальным выбором благодаря сочетанию непрерывного управления (суффикс 'E'), достаточного крутящего момента (3 Нм) для типовых заслонок, оптимальной скорости (30 с) для тепловых процессов и высокой степени защиты (IP65) для работы в условиях керамического производства.

Инженерные практики: монтаж и ввод в эксплуатацию

Механическая установка

• Привод монтируется непосредственно на совместимую заслонку Kromschröder.
• Крайне важно соблюдать правильную ориентацию: монтаж допускается в горизонтальном или вертикальном положении, но не «вверх ногами» (клеммной коробкой вниз).
• Категорически запрещается покрывать корпус привода теплоизоляцией, так как это может привести к его перегреву и выходу из строя.

Электрический монтаж

• Перед началом любых работ необходимо полностью отключить электропитание установки.
• Для подключения следует использовать термостойкий кабель (рассчитанный на температуру > 90°C) и кабельные наконечники для обеспечения надежного контакта.
• Сигнальные и силовые кабели должны прокладываться раздельно во избежание электромагнитных помех и для соответствия директивам по ЭМС.

Протокол ввода в эксплуатацию

• Используя переключатель «Автоматический/Ручной», техник переводит привод в ручной режим. С помощью встроенного тумблера он может управлять движением заслонки, открывая и закрывая ее.
• В ручном режиме производится настройка бесступенчато регулируемых кулачков. Это физическая настройка, которая определяет минимальное (малый огонь) и максимальное (большой огонь) положения заслонки.
• Процесс верификации включает подачу на привод известных управляющих сигналов (например, 4 мА, 12 мА, 20 мА) и проверку по внешнему индикатору, что привод перемещается в соответствующие положения (0%, 50%, 100%).

Долгосрочная надежность

Одним из ключевых преимуществ привода является то, что он использует смазку с длительным сроком службы и считается необслуживаемым, что является значительным плюсом в промышленных условиях. Конструкция рассчитана на долгий срок службы, а концевые выключатели способны выдерживать до 1 000 000 циклов срабатывания при типичных нагрузках.

Заключение: стратегическая ценность специализированного привода

Ценность сервопривода Kromschroder IC 20-30W3E заключается в синергии точности, проверенной в полевых условиях надежности и целевого назначения. Это не универсальное устройство, а узкоспециализированный инструмент, созданный для решения конкретной задачи — прецизионного управления горением.

Именно возможность непрерывного управления, которую обеспечивает модель с суффиксом 'E', превращает его из простого исполнительного механизма в ключевой компонент современных модулирующих систем сжигания.

В конечном счете, в промышленных процессах с высокими ставками выбор компонентов является стратегическим решением. Выбор в пользу специализированного, интегрированного и надежного привода, такого как IC 20-30W3E, — это прямая инвестиция в стабильность технологического процесса, качество продукции, энергоэффективность и эксплуатационную безопасность.
