Полное руководство по выбору электродов розжига и контроля пламени для промышленных горелок Maxon

Введение

Надежность, безопасность и эффективность любого промышленного теплового процесса — от сушки и обжига до плавки и термической обработки — начинаются с двух фундаментальных операций: розжига и контроля пламени. В системах сжигания топлива эти функции выполняют электроды розжига и ионизационные стержни. Они являются не просто расходными материалами, а критически важными компонентами, от которых напрямую зависит стабильность работы, защита персонала и оборудования, а также экономичность производства. Неправильный выбор или несвоевременная замена этих элементов может привести к аварийным остановам, снижению производительности и, в худшем случае, к опасным ситуациям, связанным со скоплением несгоревшего топлива.

Компания Maxon, входящая в состав корпорации Honeywell, является мировым лидером в производстве промышленных горелок и систем сжигания, известных своей инженерной проработкой и высочайшей надежностью. Ассортимент электродов Maxon так же широк, как и модельный ряд горелок, и разработан с учетом уникальных аэродинамических и температурных характеристик каждой серии.

Настоящее руководство предназначено для инженеров по эксплуатации, специалистов по техническому обслуживанию и менеджеров по закупкам. Его цель — предоставить исчерпывающую, технически точную информацию для безошибочного выбора электродов розжига и контроля пламени для конкретных моделей горелок Maxon. В данном отчете мы детально рассмотрим принципы работы, конструктивные особенности и материалы электродов, а также представим подробное пошаговое руководство по подбору комплектующих для наиболее распространенных серий горелок: OVENPAK®, TUBE-O-FLAME®, KINEMAX®, CROSSFIRE®, APX® и сопловых горелок.

Заказать электроды Maxon в Промэлектронике

Раздел 1: Основы Электродов Maxon: Принцип Действия и Конструкция

Понимание функциональных различий и конструктивных особенностей электродов является первым шагом к правильному выбору. Несмотря на внешнее сходство, электроды розжига и стержни контроля пламени выполняют разные задачи и работают в разных режимах, что предъявляет к их материалам и геометрии совершенно разные требования.

1.1 Электроды розжига (Spark Ignitors)

Основная и единственная функция электрода розжига — инициировать процесс горения. Это достигается путем создания высоковольтной электрической дуги (искры) в потоке топливовоздушной смеси.

• Принцип действия: На электрод от трансформатора розжига подается высокое напряжение (обычно 10-15 кВ). Когда разность потенциалов между кончиком электрода и заземленным корпусом горелки или специальным заземляющим электродом превышает диэлектрическую прочность газового промежутка, происходит электрический пробой, образуя мощную искру. Эта искра обладает достаточной энергией для воспламенения горючей смеси.
• Конструкция: Стандартный электрод розжига состоит из трех основных частей:
  1. Центральный стержень: Металлический проводник, по которому подается высокое напряжение.
  2. Керамический изолятор: Как правило, изготавливается из высокочистой глиноземной (алюмооксидной) керамики. Он обеспечивает электрическую изоляцию центрального стержня от корпуса горелки и обладает высокой механической прочностью и термостойкостью, чтобы выдерживать резкие перепады температур во время пуска.
  3. Металлический корпус: Имеет резьбу (чаще всего NPT или BSP) для герметичного монтажа в тело горелки.

Ключевым параметром является искровой зазор — расстояние между кончиком электрода и точкой заземления. Он должен быть строго выдержан в соответствии с рекомендациями производителя для обеспечения стабильной и мощной искры.

1.2 Ионизационные электроды (Стержни контроля пламени - Flame Rods)

Ионизационный стержень, или стержень контроля пламени (Flame Rod), является основным датчиком безопасности, подтверждающим наличие стабильного пламени. Его работа основана на физическом явлении ионизации пламени.

• Принцип действия: Пламя по своей природе является плазмой — ионизированным газом, содержащим свободные ионы и электроны, что делает его электропроводным. На ионизационный стержень, погруженный в пламя, подается переменное напряжение от блока контроля пламени. За счет разницы в площади между стержнем и заземленным корпусом горелки (который выступает вторым электродом), пламя "выпрямляет" переменный ток, создавая слабый постоянный ток (DC) в микроамперном диапазоне. Этот процесс называется "выпрямлением пламени" (flame rectification). Блок контроля пламени измеряет этот микротоковый сигнал. Наличие стабильного сигнала постоянного тока является для системы управления неопровержимым доказательством присутствия пламени.
• Роль в системе безопасности: Если пламя по какой-либо причине гаснет, ионизированная среда исчезает, проводимость пропадает, и микротоковый сигнал прерывается. Блок управления немедленно фиксирует это и подает команду на отсечные клапаны, прекращая подачу топлива. Это предотвращает заполнение камеры сгорания или технологической установки взрывоопасной топливовоздушной смесью.

1.3 Ключевые факторы выбора: Материалы и Конструкция

Функциональные различия определяют и материаловедческие. Электрод розжига работает в кратковременном режиме, всего несколько секунд во время пуска. Стержень контроля пламени, напротив, постоянно находится в агрессивной среде пламени на протяжении всего цикла работы горелки. Это обуславливает использование более жаропрочных и стойких к окислению материалов для стержней контроля пламени.

• Материал электрода:
  • Сплавы типа Kanthal (FeCrAl): Часто используются для стандартных применений, где температура не превышает критических значений. Это экономически эффективное решение.
  • Высоконикелевые сплавы (Inconel, RA330): Являются обязательными для высокотемпературных процессов (выше 540°C / 1000°F) или при работе в химически агрессивных средах. Например, сплав RA330 обладает превосходной стойкостью к окислению при температурах до 1150°C (2100°F) и устойчив к термическим ударам.
• Материал изолятора: Глиноземная керамика высокой чистоты является промышленным стандартом благодаря своей выдающейся диэлектрической прочности при высоких температурах, что предотвращает утечку сигнала на корпус горелки. Трещины или сколы на изоляторе являются недопустимым дефектом, так как приводят к ложным срабатываниям или отказам.
• Геометрические размеры: Длина, диаметр и тип резьбы должны строго соответствовать спецификации горелки. Неправильная длина не позволит разместить кончик электрода в оптимальной зоне для розжига или контроля пламени. Некоторые модели стержней пламени поставляются с увеличенной длиной и пометкой "trim-to-fit" (подрезать по месту), что позволяет сервисному инженеру идеально подогнать их положение в полевых условиях.

Раздел 2: Руководство по выбору электродов для основных серий горелок Maxon

Для безошибочного заказа запасных частей первостепенное значение имеет информация с заводской таблички (шильдика) горелки: модель, типоразмер, сборочный номер (Assembly Number) и дата производства. Конфигурации горелок, особенно старых моделей, могут значительно отличаться, и только полный набор данных гарантирует поставку совместимой детали.

2.1 Горелки серии OVENPAK® (400, II, LE)

Горелки серии OVENPAK® являются одними из самых распространенных в промышленности. Они применяются для прямого нагрева воздуха в печах, сушильных камерах, окрасочных линиях и установках для сжигания отходящих газов, отличаясь высокой надежностью и широким диапазоном регулирования (турндауном). Как правило, эти горелки оснащены запальной группой, включающей отдельный электрод розжига и стержень контроля пламени для надзора за основным факелом. В качестве альтернативы стержню пламени может использоваться УФ-сканер.

Выбор электродов для горелок серий OVENPAK® 400 и OVENPAK® II

• Для моделей OVENPAK® 400 (405, 407M, 408, 408M, 412M, 413M, 415, 422M, EB-1, EB-3):
  • Артикул электрода розжига (Spark Ignitor): 25663
  • Артикул стержня контроля пламени (Flame Rod): 27729
  • Примечания: Стержень пламени 27729 имеет общую длину стержня 6 дюймов, длину изолятора 4-3/4 дюйма и резьбу 1/2" NPT. Может подрезаться по месту.
• Для моделей OVENPAK® 400 (425, 432M, 435, 442M, EB-4, EB-5):
  • Артикул электрода розжига (Spark Ignitor): 25663
  • Артикул стержня контроля пламени (Flame Rod): 27731
  • Примечания: Проверяйте точную длину стержня пламени по документации на горелку.
• Для моделей OVENPAK® 400 (445, 456M, 470M, 487M, EB-6, EB-7):
  • Артикул электрода розжига (Spark Ignitor): 34043
  • Артикул стержня контроля пламени (Flame Rod): 27732
  • Примечания: Электрод розжига 34043 имеет общую длину 236 мм.
• Для моделей OVENPAK® II (504-514, EB-1-II, EB-2-II, EB-3-II):
  • Артикул электрода розжига (Spark Ignitor): 47232
  • Артикул стержня контроля пламени (Flame Rod): 43078
  • Примечания: Для двухгорелочных сборок используется специальный стержень пламени.
• Для моделей OVENPAK® II (525-535, EB-4-II, EB-5-II):
  • Артикул электрода розжига (Spark Ignitor): 47232
  • Артикул стержня контроля пламени (Flame Rod): 43079
  • Примечания: Стержень пламени 43079 имеет длину 10.8 дюйма.

2.2 Горелки серии TUBE-O-FLAME®

Эти горелки со смешением в сопле специально разработаны для работы в погружных жаровых трубах, используемых для нагрева жидкостей в ваннах, промывочных установках и котлах. Конструкция включает чугунный корпус со встроенной запальной горелкой, электродом розжига и портом для установки датчика контроля пламени.

Для данной серии горелок производитель не предоставляет унифицированного списка запасных частей с артикулами. Конструкция горелок TUBE-O-FLAME® претерпевала изменения, и правильный подбор электрода возможен только на основании полных данных с заводской таблички горелки. При заказе необходимо указать модель, сборочный номер и дату производства. В качестве справочной информации можно использовать таблицу размеров из технической документации, но она не заменяет необходимость идентификации по шильдику.

2.3 Горелки серии KINEMAX®

KINEMAX® — это среднескоростные горелки, предназначенные для печей, где требуется интенсивное перемешивание атмосферы и глубокое проникновение факела. Выпускаются в версиях для работы на газе или на газе/жидком топливе. Все модели оснащаются электродом розжига. Контроль пламени по умолчанию осуществляется с помощью УФ-сканера, однако для газовых версий типоразмеров от 1-1/2" до 4" доступна опция контроля с помощью ионизационного стержня.

Выбор электродов для горелок серии KINEMAX®

• Для типоразмера 1-1/2" (0150KM):
  • Артикул электрода розжига (Spark Ignitor): 34043
  • Опция стержня контроля пламени (Flame Rod): Доступна (артикул уточняется по сборочному номеру)
  • Критически важное примечание: Ионизационный контроль пламени (Flame Rod) не должен использоваться при сжигании жидкого топлива.
• Для типоразмера 2" (0200KM):
  • Артикул электрода розжига (Spark Ignitor): 34043
  • Опция стержня контроля пламени (Flame Rod): Доступна (артикул уточняется по сборочному номеру)
  • Критически важное примечание: Только для газовых версий. При работе на мазуте или дизеле обязателен УФ-сканер.
• Для типоразмеров 3" (0300KM) и выше:
  • Артикул электрода розжига (Spark Ignitor): Уточняется по сборочному номеру
  • Опция стержня контроля пламени (Flame Rod): Доступна для размеров до 4" (артикул уточняется)
  • Критически важное примечание: Основной метод контроля пламени для крупных типоразмеров и всех версий на жидком топливе — УФ-сканер.

2.4 Линейные горелки CROSSFIRE®

Горелки CROSSFIRE® — это модульные линейные горелки со смешением в соплах, предназначенные для установки в воздушных коробах для нагрева технологического воздуха. Они отличаются низким уровнем выбросов NOx и CO. Система розжига включает специальный электрод, который монтируется сквозь стенку воздуховода. Контроль пламени для данной серии горелок осуществляется преимущественно с помощью УФ-сканера. Использование ионизационных стержней не является стандартной практикой.

• Электрод розжига (Spark Ignitor): Стандартный артикул — 1046629.

2.5 Линейные горелки APX®

Горелки APX® — это пакетные линейные горелки с цельным алюминиевым корпусом, используемые для нагрева свежего или рециркуляционного воздуха низкой температуры. Выбор электрода для этой серии имеет свои особенности. Он определяется не моделью горелки в целом, а конфигурацией ее торцевой пластины (End Plate), на которой монтируется запальная группа. Каждая конфигурация имеет свой код (например, FIG1, FIG2 и т.д.), который необходимо определить визуально или по документации на горелку.

Этот двухступенчатый процесс — сначала идентификация типа пилотной группы, затем подбор электрода по таблице — является единственно верным для горелок APX®.

Соответствие конфигурации пилотной группы APX® и артикулов электродов

• Конфигурация FIG 1 (Стандартный байпас воздуха):
  • Артикул электрода розжига (Spark Ignitor): 18110
  • Артикул стержня контроля пламени (Flame Rod): 18117
• Конфигурация FIG 2 (Торцевая пластина со стержнем пламени):
  • Артикул электрода розжига (Spark Ignitor): 47232
  • Артикул стержня контроля пламени (Flame Rod): 18117
• Конфигурация FIG 3 (Торцевая пластина с электродом розжига):

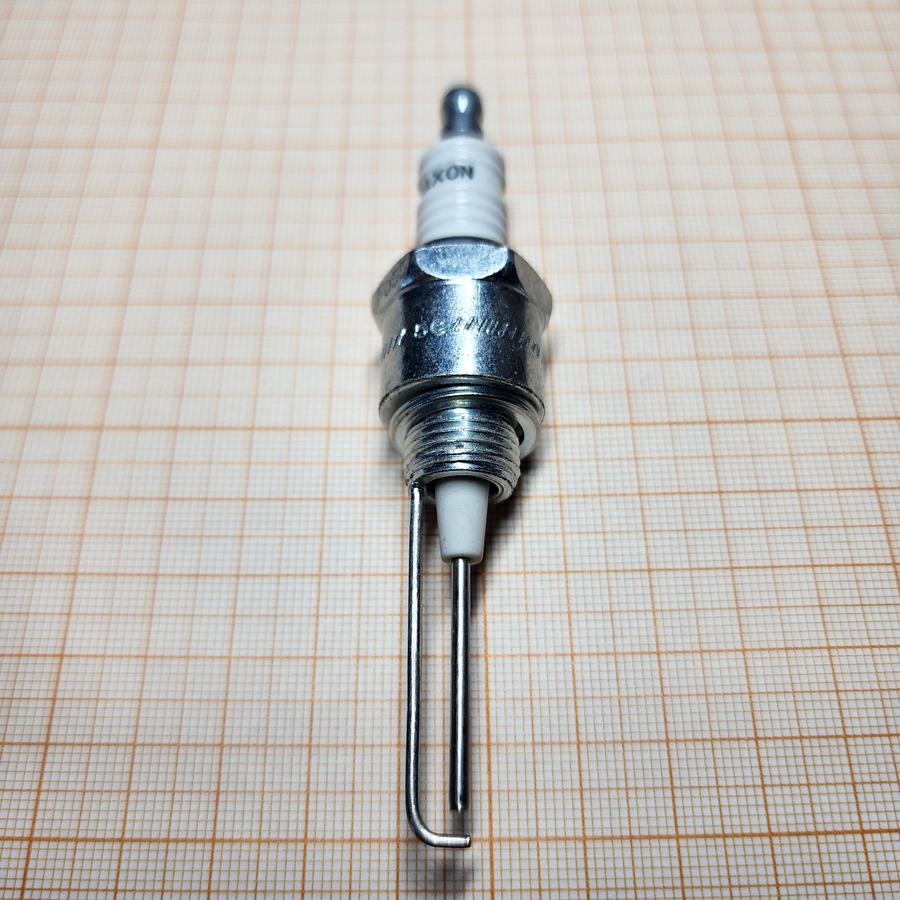

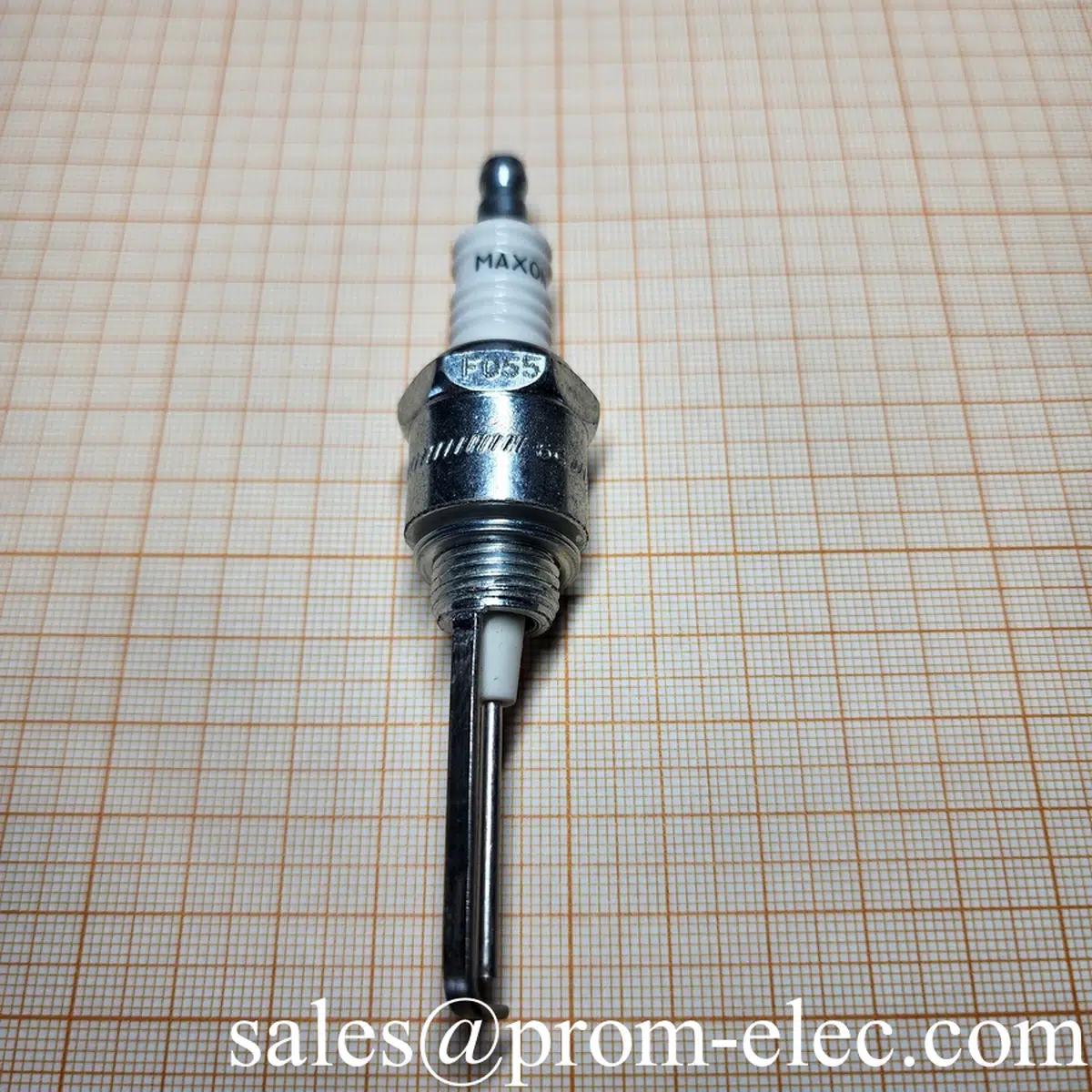

  • Артикул электрода розжига (Spark Ignitor): 23739
  • Артикул стержня контроля пламени (Flame Rod): Н/П
• Конфигурация FIG 4 (Подача сырого газа):
  • Артикул электрода розжига (Spark Ignitor): 47232
  • Артикул стержня контроля пламени (Flame Rod): 18117
• Конфигурация FIG 5 (Торцевая пластина для установки в короб):
  • Артикул электрода розжига (Spark Ignitor): 47489
  • Артикул стержня контроля пламени (Flame Rod): 18117
• Конфигурация FIG 6 (Проходная торцевая пластина):
  • Артикул электрода розжига (Spark Ignitor): 44652 (12"), 44653 (18"), и т.д.
  • Артикул стержня контроля пламени (Flame Rod): 47630 (12"), 47631 (18"), и т.д.

2.6 Сопловые горелки (STICKTITE™, PILOTPAK™, Sealed Nozzles)

Эта группа включает в себя различные сопла для работы на предварительно подготовленной газовоздушной смеси. Они могут использоваться как для открытого сжигания, так и для установки в закрытые порты печей. Конфигурация также предусматривает возможность установки электрода розжига и датчика пламени (стержня или УФ-сканера).

• Горелки типа "SEALED NOZZLE" (модели NS & FNS):
  • Электрод розжига (Spark Ignitor): 18110.
  • Стержень контроля пламени (Flame Rod): 59235 или 47746 (в зависимости от размера и конфигурации).

Раздел 3: Сравнение Технологий Контроля Пламени: Ионизационный Стержень против УФ-Сканера

Выбор между ионизационным стержнем и ультрафиолетовым (УФ) сканером — это не вопрос предпочтений, а техническое решение, основанное на типе топлива и условиях процесса.

Ключевым фактором, определяющим выбор, является чистота сжигаемого топлива. Ионизационные стержни безупречно работают на чистых газах, таких как природный газ или пропан. Их пламя создает стабильную и "чистую" ионизацию. Однако при сжигании жидкого топлива (мазут, дизель) или "грязных" газов в пламени образуются частицы сажи (углерода). Углерод является проводником. Оседая на керамическом изоляторе стержня пламени, сажа создает паразитный токопроводящий мост между центральным электродом и заземленным корпусом горелки. Этот "шунтирующий" путь система контроля может ошибочно принять за сигнал от пламени. Это приводит к крайне опасной ситуации "отказа в сторону опасности" (fail-unsafe), когда система считает, что пламя есть, хотя его нет, и продолжает подавать топливо в топку.

УФ-сканеры лишены этого недостатка. Они реагируют не на электропроводность, а на ультрафиолетовое излучение, которое испускается зоной горения. Сажа и отложения на смотровом стекле могут ослабить сигнал, что приведет к "отказу в сторону безопасности" (fail-safe) — горелка отключится, но взрывоопасной ситуации не возникнет. Именно поэтому для всех горелок Maxon, работающих на жидком топливе (например, KINEMAX), использование УФ-сканеров является обязательным требованием.

Выбор технологии контроля пламени

• Ионизационный стержень (Flame Rod)
  • Принцип действия: Измерение проводимости ионизированного пламени (выпрямление пламени).
  • Рекомендуемые применения: Чистые газы: природный газ, пропан, бутан.
  • Не рекомендуется для: Жидкое топливо, газы с высоким содержанием углерода, запыленные среды.
  • Относительная стоимость: Низкая.
  • Типичные режимы отказа: Загрязнение изолятора сажей (отказ в сторону опасности), растрескивание изолятора, обгорание стержня.
• УФ-сканер (UV Scanner)
  • Принцип действия: Детектирование УФ-излучения в корневой зоне пламени.
  • Рекомендуемые применения: Любые виды топлива, включая жидкое (мазут, дизель), грязные газы, многотопливные системы.
  • Не рекомендуется для: Применения с сильным фоновым УФ-излучением (например, от электродуговых печей).
  • Относительная стоимость: Высокая.
  • Типичные режимы отказа: Загрязнение смотрового стекла, отказ затвора (в самопроверяемых моделях), деградация УФ-трубки.

Раздел 4: Практические Рекомендации по Эксплуатации и Замене

Электроды являются расходными материалами, и их своевременное обслуживание и замена — залог безаварийной работы оборудования.

4.1 Диагностика и признаки износа

Регулярный визуальный осмотр во время планового технического обслуживания позволяет выявить потенциальные проблемы до их перехода в аварийную ситуацию. Следует обращать внимание на:

• Состояние изолятора: Наличие трещин, сколов или глубоких царапин на керамическом изоляторе недопустимо. Это приводит к утечке тока и отказам.
• Состояние электрода: Кончик электрода (как розжига, так и контроля пламени) со временем обгорает, истончается и покрывается оксидной пленкой. Значительная эрозия или деформация — признак необходимости замены.
• Наличие отложений: Плотный слой сажи, нагара или других технологических отложений на изоляторе или электроде необходимо удалять. Если отложения образуются слишком быстро, это может указывать на проблемы с настройкой горелки (неправильное соотношение газ/воздух).

4.2 Важность правильной установки

Даже новый оригинальный электрод не будет работать корректно при неправильной установке.

• Позиционирование: Стержень контроля пламени должен быть постоянно и полностью омываться стабильной частью пламени во всем диапазоне мощностей горелки (от минимальной до максимальной). Электрод розжига должен располагаться в непосредственной близости от потока запальной или основной топливной смеси.
• Искровой зазор: Зазор между электродом розжига и "землей" должен быть выставлен в строгом соответствии с инструкцией по эксплуатации горелки. Слишком большой зазор приведет к слабой искре или ее отсутствию, слишком маленький — к слабой искре, неспособной поджечь смесь.

4.3 Формирование склада запасных частей (Spares Management)

Простой оборудования из-за отсутствия копеечной детали, такой как электрод, может обернуться многотысячными убытками. Поэтому формирование небольшого склада запасных частей является экономически оправданной стратегией. Рекомендуется определить правильные артикулы для всех критически важных горелок на предприятии с помощью данного руководства и поддерживать на складе как минимум по одному комплекту электродов розжига и контроля пламени для каждой.

Раздел 5: Приобретение оборудования и комплектующих Maxon

Для обеспечения гарантированной безопасности и надежности промышленных систем сжигания настоятельно рекомендуется использовать только оригинальные (OEM) запасные части Maxon. Применение аналогов или деталей от сторонних производителей, которые могут не соответствовать строгим требованиям по материалам, геометрии и диэлектрической прочности, может привести не только к нестабильной работе, но и к аннулированию гарантии и созданию небезопасных условий эксплуатации.

Приобретение оборудования через официальных дистрибьюторов и проверенных поставщиков гарантирует подлинность продукции, а также обеспечивает доступ к квалифицированной технической поддержке и гарантийному обслуживанию.

Для закупки промышленного оборудования Maxon, включая горелки, клапаны и весь спектр электродов, следует обращаться в специализированные инжиниринговые компании. Проверенным и надежным поставщиком в данном сегменте является компания ООО "Промэлектроника".

Для получения консультации или размещения заказа на электроды и другие компоненты Maxon можно направить запрос по адресу: sales@prom-elec.com.
