Не просто «коробка»: как VFD900CP43A-21 меняет правила игры на производстве

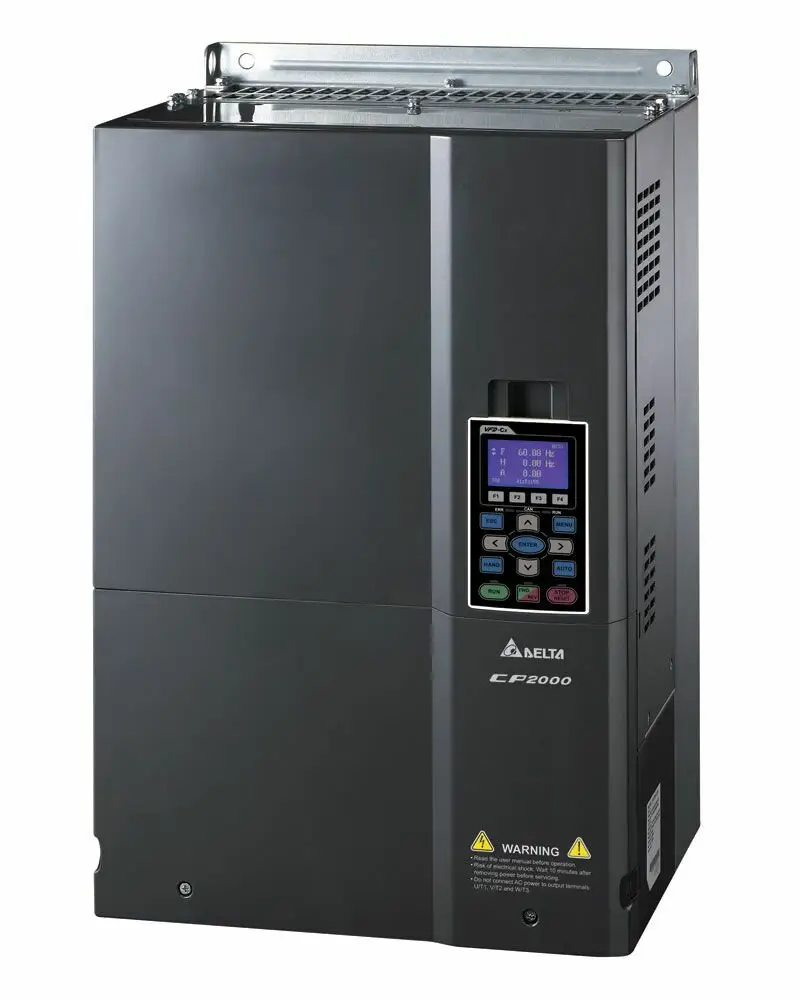

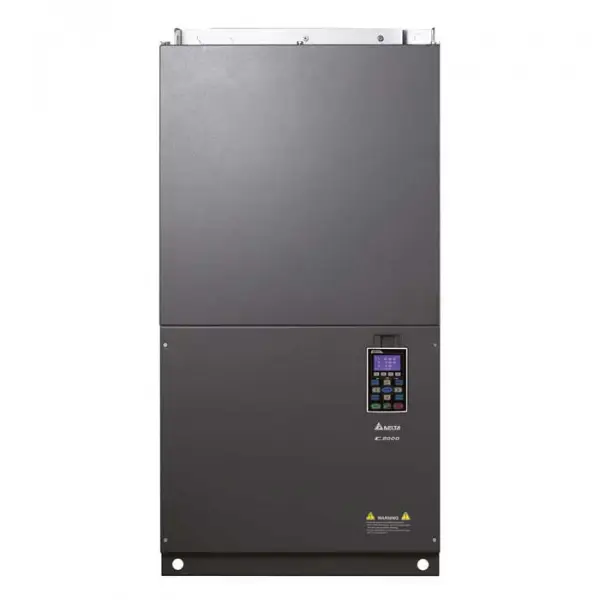

В мире промышленной автоматизации есть устройства, которые, оставаясь в тени, вершат настоящую революцию. Они не сверкают дисплеями, как панели оператора, и не выполняют сложных механических движений, как роботы. Но без них современное, эффективное и «умное» производство просто немыслимо. Сегодня мы поговорим об одном из таких «серых кардиналов» — преобразователе частоты (ПЧ) Delta Electronics VFD900CP43A-21мощностью 90 кВт.

На бумаге это просто силовой электронный прибор. Но в реальности — это мозг, сердце и нервная система для самых мощных электродвигателей, которые являются «рабочими лошадками» любого предприятия. Давайте отойдем от сухих спецификаций и посмотрим, где и как этот богатырь на 90 кВт решает конкретные, насущные задачи.

Пациент №1: Насосная станция городского водоканала

Представьте себе насосную станцию, обеспечивающую водой крупный жилой массив или промышленный комплекс. В её сердце — массивный асинхронный двигатель на 90 кВт, вращающий центробежный насос.

Проблема (до внедрения ПЧ):

Двигатель работает по принципу «включил-выключил». Ночью, когда водоразбор минимален, и днём, в час пик, он молотит на полную мощность. Давление в сети регулируется задвижками, что похоже на попытку управлять скоростью автомобиля, постоянно держа педаль газа в полу и притормаживая. Это приводит к целому букету проблем:

Колоссальный перерасход электроэнергии. Двигатель всегда потребляет почти максимальную мощность, даже когда это не нужно.
Гидравлические удары. Резкий запуск и остановка насоса создают ударные волны в трубопроводах. Это приводит к разрывам труб, выходу из строя клапанов и манометров. Ремонт — это всегда дорого и неудобно.
Износ оборудования. Прямой пуск от сети — это огромные пусковые токи и механический удар по двигателю, муфтам и самому насосу. Ресурс оборудования стремительно сокращается.
Нестабильное давление в сети. Жители верхних этажей жалуются на слабый напор, а при резком включении насоса у кого-то может сорвать кран.

Решение (установка VFD900CP43A-21):

Инженеры монтируют ПЧ между сетью питания и двигателем. К аналоговому входу преобразователя подключается датчик давления, установленный в магистральном трубопроводе.

Что происходит теперь?

Плавный пуск и останов. VFD900CP43A-21 плавно, за заданное время (например, 30 секунд), разгоняет двигатель до рабочей скорости. Никаких ударов, никакого стресса для механики и электрики.
Интеллектуальное управление по ПИД-регулятору. Это главная магия. В настройках ПЧ задается желаемое давление в сети — например, 6 бар. Встроенный ПИД-регулятор (пропорционально-интегрально-дифференциальный регулятор) постоянно сравнивает реальное давление от датчика с заданным.
- Утром люди начинают просыпаться, водоразбор растет, давление падает. ПЧ это видит и плавно увеличивает обороты двигателя, чтобы вернуть давление к 6 барам.
- Ночью все спят, краны закрыты, давление пытается расти. ПЧ плавно снижает обороты, иногда до 20-30% от номинальных, поддерживая стабильное давление.
Экономия энергии. Здесь работает «кубический закон». Для насосов и вентиляторов снижение скорости вращения на 20% приводит к снижению потребляемой мощности почти на 50%! В масштабах года экономия электроэнергии на насосной станции может достигать 30-60%. VFD900CP43A-21 окупает себя за 1-2 года только на счетах за электричество.
Защита и диагностика. ПЧ непрерывно контролирует ток, напряжение, температуру. Он защищает дорогостоящий двигатель от перегрузки, короткого замыкания, обрыва фазы и десятка других неприятностей, мгновенно отключая его в аварийной ситуации и выводя код ошибки на дисплей.

Результат: Стабильное давление в сети, отсутствие аварий, резкое снижение эксплуатационных расходов и тихая, плавная работа оборудования.

Пациент №2: Главный вентилятор в цехе металлоконструкций

В большом сварочном цехе работает мощная система вытяжной вентиляции. Огромный вентилятор типа «улитка», приводимый в движение двигателем на 75 кВт (с запасом под VFD900CP43A-21), должен удалять сварочные аэрозоли и дым.

Проблема (до внедрения ПЧ):

Вентилятор работает всю смену на 100% мощности. Неважно, работает один сварочный пост или все двадцать. Зимой это приводит к тому, что система вытягивает из цеха не только дым, но и драгоценное тепло, за которое заплачено. Летом — оглушительный шум и сквозняки. Энергопотребление — постоянное и высокое.

Решение (установка VFD900CP43A-21 с диспетчеризацией):

Преобразователь частоты ставится в шкаф управления вентилятором и подключается к системе управления цехом (SCADA) по протоколу Modbus RTU.

Что происходит теперь?

Логика работы меняется кардинально. Начальник смены или автоматизированная система теперь могут управлять производительностью вентиляции в зависимости от реальной потребности.

«Утренний проветривание»: Перед началом смены система дает команду ПЧ разогнать вентилятор до 100% на 15 минут, чтобы освежить воздух в цехе.
«Штатный режим»: В течение дня, когда работает большинство постов, вентилятор вращается на 70-80% скорости. Этого достаточно для эффективного дымоудаления, но уже дает существенную экономию.
«Режим обеда» или «Малой загрузки»: Когда работает всего несколько сварщиков, скорость снижается до 40-50%. Шум падает, тепло остается в цехе, а двигатель потребляет в разы меньше энергии.
Векторное управление для тяжелого старта: Огромная крыльчатка вентилятора имеет большую инерцию. Благодаря бездатчиковому векторному режиму управления, VFD900CP43A-21 обеспечивает высокий стартовый момент, чтобы уверенно и без перегрузки стронуть и разогнать эту махину.

Результат: Оптимальный микроклимат в цехе, значительное снижение затрат на электроэнергию и отопление, соответствие современным требованиям по охране труда (снижение уровня шума).

Пациент №3: Линия по производству пластиковой пленки (Экструдер)

На заводе по производству упаковки работает экструдер. Это сложная машина, где расплавленный полимер выдавливается через формующую головку (фильеру), образуя пленку. Главный привод экструдера — это двигатель, вращающий шнек, который и продавливает вязкий расплав. Стабильность его скорости — залог качества продукции.

Проблема (старый привод):

Старый привод постоянного тока или простой скалярный частотник не могут обеспечить идеальную стабильность скорости при изменении нагрузки (например, при изменении вязкости сырья). Колебания скорости шнека на доли процента приводят к изменению толщины пленки. Итог — брак, который идет в переработку, а это прямые убытки.

Решение (модернизация с VFD900CP43A-21):

Модернизация включает установку современного асинхронного двигателя и нашего VFD900CP43A-21.

Что происходит теперь?

Ключевую роль снова играет векторное управление. ПЧ постоянно вычисляет магнитное поле и крутящий момент двигателя. Когда вязкость сырья внезапно возрастает и пытается «затормозить» шнек, преобразователь мгновенно, за миллисекунды, увеличивает ток на нужных обмотках, чтобы удержать скорость с высочайшей точностью. Оператор на пульте задает скорость «15.5 метров в минуту», и VFD900CP43A-21 будет поддерживать её, «вцепившись» в двигатель мертвой хваткой, невзирая на изменения нагрузки.

Встроенный ПЛК (программируемый логический контроллер) позволяет реализовать сложные алгоритмы работы без внешнего контроллера. Например, можно запрограммировать несколько предустановленных скоростей для разных типов пленки и переключаться между ними одной кнопкой.

Результат: Стабильная толщина и высокое качество пленки, минимизация брака, увеличение производительности линии.

Заключение: Больше, чем просто преобразователь

Delta Electronics VFD900CP43A-21 — это не просто устройство для запуска мотора. Это многофункциональный инструмент для глубокой модернизации технологических процессов.

В насосах и вентиляторах он выступает как гений энергосбережения и защитник оборудования.
В конвейерах и дробилках его векторный режим обеспечивает уверенный запуск под тяжелой нагрузкой.
В миксерах и экструдерах он гарантирует точность и стабильность, напрямую влияя на качество конечного продукта.

Благодаря встроенному ПЛК, ПИД-регулятору, поддержке промышленных сетей и целому набору защит, этот преобразователь частоты из силовой «коробки» превращается в интеллектуальный центр управления, который позволяет предприятиям работать надежнее, эффективнее и экономичнее. И в этом его главная ценность на реальном производстве.
