Мастер-класс по подключению твердотельного реле: от теории к практике

Твердотельное реле (ТТР), или Solid State Relay (SSR), — это современный электронный коммутационный аппарат, который уверенно вытесняет своего предка, электромеханическое реле (ЭМР). Внутри у него нет движущихся частей, щелкающих контактов и изнашивающихся механизмов. Вся магия коммутации происходит на уровне полупроводников — тиристоров, симисторов или мощных транзисторов. Это дает ТТР колоссальные преимущества: бесшумность, фантастическое быстродействие, огромный ресурс срабатываний и отсутствие искрения.

Однако, чтобы раскрыть весь потенциал этого устройства и обеспечить его долгую и безотказную работу, необходимо правильно его подключить. Неверный монтаж — это не просто риск сжечь дорогостоящий компонент, но и потенциальная угроза для всей системы и даже опасность возгорания. Эта статья — ваше подробное руководство по миру подключения твердотельных реле. Мы разберем все нюансы: от выбора схемы до подбора радиатора и мер безопасности.

Шаг 0: Подготовка к работе

Прежде чем браться за отвертку, убедимся, что у нас все готово. Правильная подготовка — половина успеха.

Инструменты и материалы:

Отвертка: Крестовая или шлицевая, в зависимости от винтовых клемм вашего реле. Важно, чтобы она имела диэлектрическую рукоятку.
Инструмент для зачистки проводов (стриппер): Для аккуратного снятия изоляции.
Обжимные клещи (кримпер) и кабельные наконечники (НШВИ): Для надежной фиксации многожильных проводов в клеммах. Это стандарт профессионального монтажа, который предотвращает "разлохмачивание" жилы и обеспечивает максимальную площадь контакта.
Мультиметр: Незаменимый прибор для проверки цепей, напряжения и "прозвонки" соединений перед подачей питания.
Провода: Сечение провода должно соответствовать коммутируемому току нагрузки. Не экономьте на проводах!
Радиатор охлаждения и теплопроводящая паста: Критически важные компоненты для реле, коммутирующих ток свыше 3-5 Ампер.

Знания: Вы должны четко понимать разницу между управляющей цепью (низковольтной, подающей сигнал на реле) и коммутируемой цепью (силовой, через которую течет ток к нагрузке). Необходимо иметь базовые знания электротехники и, самое главное, неукоснительно соблюдать правила техники безопасности при работе с электричеством.

Шаг 1: Чтение маркировки и понимание схемы

Возьмите реле в руки. Его маркировка — это не просто набор букв и цифр, это его паспорт. Обычно на корпусе указаны:

INPUT (Управление): Диапазон управляющего напряжения. Например, 3-32 VDC означает, что реле срабатывает от постоянного тока напряжением от 3 до 32 вольт. 90-250 VAC — от переменного тока.
OUTPUT (Нагрузка): Диапазон коммутируемого напряжения и максимальный ток. Например, 24-480 VAC, 40A означает, что реле может коммутировать переменное напряжение до 480 В с током до 40 А.
Схема подключения: Обычно на боковой или верхней части реле есть простая схема с нумерацией клемм.

Клеммы и их назначение:

Управляющие клеммы (вход): Обычно обозначаются как "3" и "4" или "+" и "-". Сюда подается управляющий сигнал (например, с контроллера ПЛК, Arduino или терморегулятора). Крайне важно соблюдать полярность (+ к +, - к -), если на входе реле постоянный ток (DC)! Переполюсовка — гарантированный выход реле из строя.
Силовые клеммы (выход): Обозначаются как "1" и "2" или L1 и T1. Эти клеммы включаются в разрыв цепи питания нагрузки. Для реле, коммутирующих переменный ток (AC), полярность силовых клемм не имеет значения. Для реле DC-DC (коммутация постоянного тока) полярность на выходе также важна.

Шаг 2: Основные схемы подключения

Рассмотрим самую распространенную схему — управление нагрузкой переменного тока (AC) с помощью низковольтного сигнала постоянного тока (DC). Это типичная связка "контроллер -> ТТР -> нагреватель/лампа".

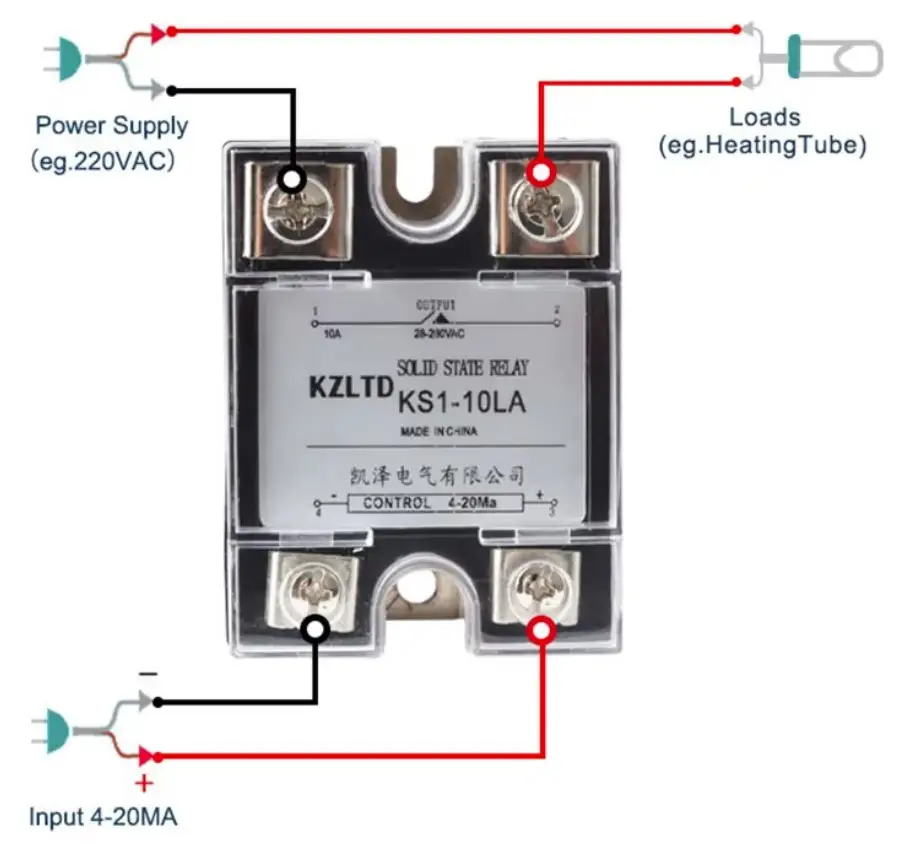

Схема подключения однофазного реле (DC-AC):

Полностью обесточьте всю схему! Отключите вводной автомат. Убедитесь в отсутствии напряжения на всех проводах с помощью мультиметра. Это главное правило безопасности.
Подключите управляющую цепь:
- Плюсовой выход управляющего устройства (контроллера) подключите к клемме "+" (или "3") на реле.
- Минусовой выход подключите к клемме "-" (или "4") на реле.
- Используйте провода небольшого сечения (например, 0.5-0.75 мм²), так как управляющие токи очень малы.
Подключите коммутируемую (силовую) цепь:
- Твердотельное реле всегда ставится в разрыв фазного провода. Найдите фазный провод, идущий к вашей нагрузке (нагреватель, двигатель, лампа).
- Подключите этот фазный провод к клемме "1" (L1) реле.
- С клеммы "2" (T1) реле проведите провод непосредственно к одному из контактов нагрузки.
- Нулевой провод (N) идет напрямую к другому контакту нагрузки, минуя реле.
Проверьте монтаж: Аккуратно подергайте каждый провод в клемме. Он должен сидеть плотно. Убедитесь, что нет оголенных участков проводов, касающихся друг друга или корпуса оборудования.

Подключение трехфазного реле: Принцип тот же, но коммутируются три фазы. У такого реле будет три пары силовых клемм (L1/T1, L2/T2, L3/T3). Каждая фаза (A, B, C) разрывается и подключается к своей паре клемм. Нулевой провод также идет напрямую к нагрузке. Управляющая цепь подключается аналогично однофазному реле.

Шаг 3: Теплоотвод — залог долгой жизни реле

Это самый важный и часто игнорируемый аспект! Твердотельное реле — не идеальный ключ. При прохождении тока через его полупроводниковые элементы на них выделяется тепло. Формула проста: P (мощность тепла) ≈ 1.5 Вт на каждый 1 Ампер тока.

Если реле на 40А будет коммутировать нагрузку в 30А, на нем будет выделяться 30 * 1.5 = 45 Вт тепла. Без радиатора крошечный корпус реле мгновенно перегреется выше 100-120°C, что приведет к его деградации и "смерти".

Правила охлаждения:

До 3-5 Ампер: Обычно реле может работать без дополнительного охлаждения, но при условии хорошей вентиляции в шкафу.
Свыше 5 Ампер: Установка на радиатор обязательна!
Выбор радиатора: Радиаторы подбираются по площади рассеивания, которая зависит от мощности нагрузки. Производители реле часто предоставляют графики для подбора.
Монтаж на радиатор:
1. Поверхность радиатора и металлическая подложка реле должны быть чистыми и обезжиренными.
2. Нанесите тонкий, равномерный слой теплопроводящей пасты (например, КПТ-8) на подложку реле. Паста заполняет микронеровности, обеспечивая максимальный тепловой контакт.
3. Плотно и равномерно прикрутите реле к радиатору.
4. При токах свыше 40-50А часто требуется принудительный обдув радиатора вентилятором.

Шаг 4: Защита и особенности нагрузки

ТТР — чувствительные устройства, которые нуждаются в защите.

Защита от короткого замыкания: Полупроводники очень боятся сверхтоков. Они сгорают гораздо быстрее, чем срабатывает обычный автоматический выключатель. Поэтому для защиты самого реле необходимо использовать быстродействующие предохранители (типа gG или aR), номинал которых подбирается близко к номиналу нагрузки.
Тип нагрузки:
- Резистивная нагрузка (ТЭНы, лампы накаливания): Самый простой случай. Ток стабилен. Выбирайте реле с номинальным током на 20-30% выше тока нагрузки.
- Индуктивная нагрузка (двигатели, трансформаторы, катушки): Очень коварный тип. При выключении индуктивность генерирует всплеск напряжения (ЭДС самоиндукции), который может пробить реле. Для таких нагрузок необходимо выбирать реле с запасом по току в 5-10 раз и использовать внешнюю RC-цепь (снаббер) или варистор, которые устанавливаются параллельно силовым клеммам реле для гашения этих всплесков.

Шаги 5 и 6: Финальная проверка и ввод в эксплуатацию

Еще раз все проверьте! Возьмите мультиметр и в режиме "прозвонки" убедитесь, что нет короткого замыкания между фазой и нулем. Проверьте правильность подключения управляющей и силовой цепей.
Подайте питание сначала на управляющую цепь. На реле должен загореться светодиодный индикатор.
Подайте силовое напряжение. Если все подключено верно, нагрузка включится.
Проконтролируйте температуру. После 15-20 минут работы под нагрузкой потрогайте радиатор. Он может быть горячим (60-70°C — это нормально), но не должен обжигать руку. Если он раскален — система охлаждения не справляется.

Соблюдая эти подробные инструкции, вы сможете не просто "подключить" твердотельное реле, а сделать это профессионально, обеспечив надежность, безопасность и долговечность всей вашей системы.
