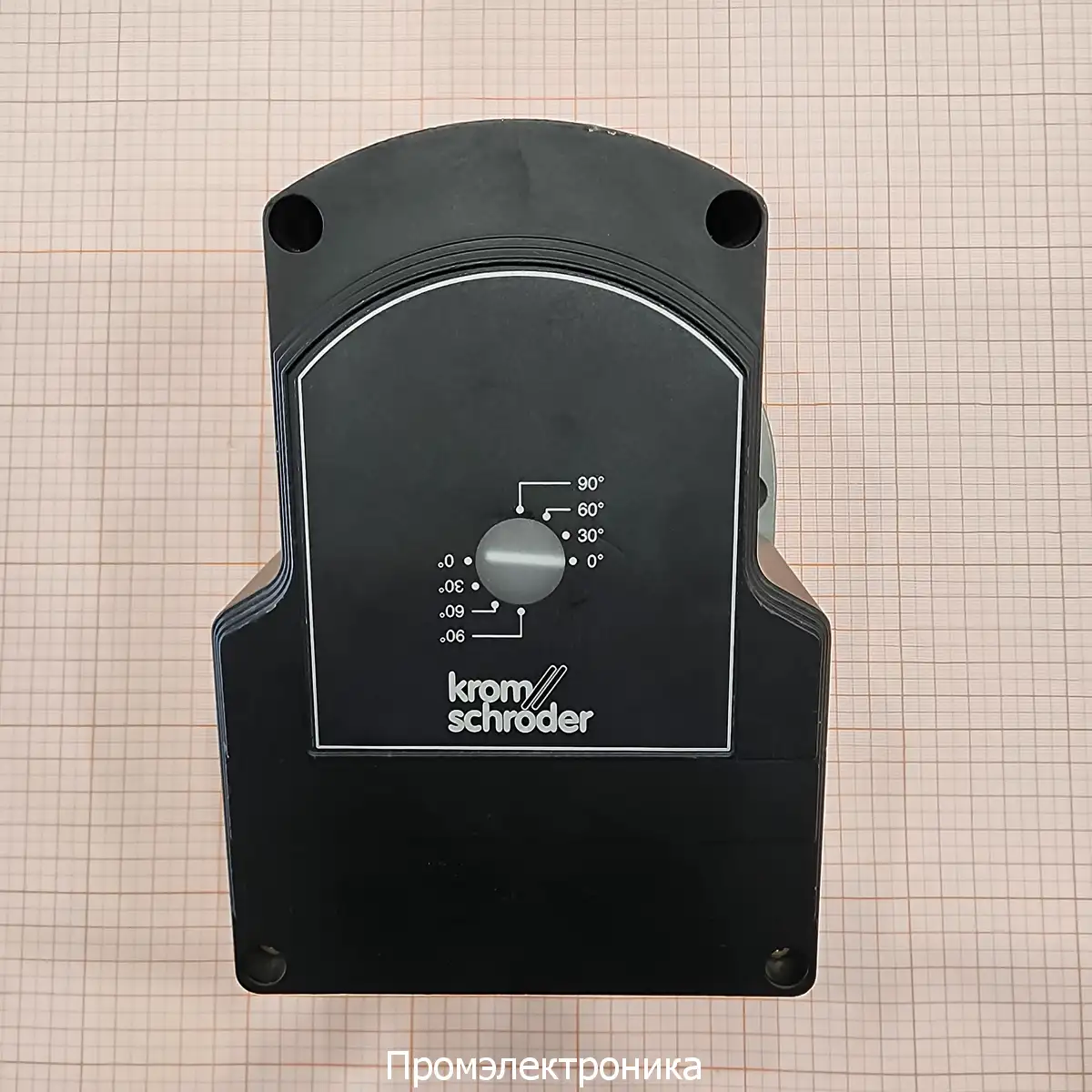

Сервопривод Kromschroder IC 20-30W3E

Сервопривод Kromschroder IC 20-30W3E представляет собой исполнительное устройство, предназначенное для точного и надежного управления расходом газообразных и жидких сред в промышленных установках. Данное устройство находит широкое применение в системах автоматизации технологических процессов, где требуется прецизионное вращательное движение для регулирования потоков.

Обозначение

Расшифровка наименования модели IC 20-30W3E позволяет получить ключевую информацию о его характеристиках:

• IC 20: Базовая серия сервоприводов.
• 30: Время поворота на 90° составляет 30 секунд при частоте 50 Гц.
• W: Напряжение питания 230 В переменного тока, 50/60 Гц.
• 3: Номинальный вращающий момент составляет 3 Нм.
• E: Управление осуществляется непрерывным аналоговым сигналом.

Сервопривод IC 20 разработан для совместной работы с различными типами клапанов, обеспечивая широкий диапазон регулирования:

• С дисковыми затворами BV.. (IB..): диапазон регулирования до 10:1 для газа, холодного и горячего воздуха, а также дымовых газов.
• С регулирующими клапанами VFC (IFC): диапазон регулирования до 25:1 для газа и холодного воздуха.

Монтаж

Правильная установка является залогом долговечной и безотказной работы сервопривода. Необходимо строго соблюдать следующие предписания:

Запрещается хранить или устанавливать прибор на открытом воздухе, а также подвергать его теплоизоляции. Падение прибора может привести к необратимым внутренним повреждениям, в этом случае его необходимо полностью заменить.

Монтажное положение может быть вертикальным или горизонтальным, однако установка приводом вниз не допускается.

Для монтажа с различными типами клапанов могут потребоваться специальные адаптеры:

• С дисковыми затворами DKL, DKG: используется специальный адаптерный комплект.
• С приводами клапанов, отличными от DKL, DKG, BV.. или VFC: необходим отдельный монтажный комплект.

При монтаже необходимо обеспечить, чтобы температура среды не превышала допустимых значений. При температуре среды выше 250°C требуется установка специальной теплозащитной пластины.

Электроподключение

Работы, связанные с электрическим подключением, должны выполняться только квалифицированными электриками с соблюдением всех норм безопасности.

Основные требования к подключению:

• Отключение питания: Перед началом работ необходимо полностью обесточить прибор, обеспечив видимый разрыв цепи.
• Термостойкость кабеля: Следует использовать кабель, рассчитанный на температуру свыше 90°C.
• Раздельная прокладка: Силовые и сигнальные кабели должны прокладываться отдельно друг от друга во избежание электромагнитных помех.
• Изоляция: Неиспользуемые (резервные) кабели должны быть надежно изолированы.
• Сечение кабеля: Максимальное поперечное сечение подключаемого кабеля составляет 2,5 мм².

Схемы подключения:

Для модели IC 20..E предусмотрены различные режимы управления, которые настраиваются с помощью DIP-переключателей и внешних соединений.

• Плавное регулирование: Управляющий сигнал (0(4)-20 мА или 0-10 В) подается на клеммы 17 и 18. Привод реагирует на этот сигнал, изменяя угол поворота пропорционально его величине. Выходной сигнал 4-20 мА с клемм 19 и 20 позволяет контролировать текущее положение привода.
• Трехпозиционно-шаговое регулирование: Этот режим активен при отсутствии напряжения на клемме 5. Управление открытием и закрытием осуществляется подачей напряжения на клеммы 1 и 2 соответственно.
• Двухпозиционно-шаговое регулирование: Для активации этого режима устанавливается перемычка между клеммами 1 и 3, а DIP-переключатели переводятся в соответствующее положение. При подаче напряжения на клемму 5 привод открывается, при отсутствии — закрывается.

Регулирование и Калибровка

Настройка сервопривода IC 20..E включает установку конечных положений и калибровку диапазона хода в соответствии с управляющим сигналом.

Установка конечных положений

Установка минимального и максимального углов открытия производится с помощью кулачков S3 и S4.

1. Перевод в ручной режим: Ползунковый переключатель S10 переводится в положение «Ручное управление» (загорается синий светодиод).
2. Установка максимального угла (S3): Привод перемещается в положение максимального открытия с помощью тумблера S11. Затем с помощью отвертки настраивается кулачок S3 (диапазон от 40° до 90°). Вращение против часовой стрелки уменьшает угол, по часовой — увеличивает.
3. Установка минимального угла (S4): Привод перемещается в положение минимального открытия. Кулачок S4 настраивается в диапазоне от 0° до 30°.

Важно: Установка кулачка S4 на угол менее 0° или S3 на угол более 90° может привести к повреждению сервопривода и клапана.

Калибровка для плавного регулирования

После установки конечных положений кулачками S3 и S4 необходимо выполнить калибровку, чтобы соотнести диапазон хода с диапазоном входного сигнала.

• Автоматическая калибровка: В режиме «Ручное управление» одновременно нажмите и удерживайте кнопки «min» и «max» около 3 секунд, пока не начнут мигать красный и синий светодиоды. Калибровка завершена, когда синий светодиод горит постоянно, а красный погас. В этом режиме минимальный и максимальный углы открытия будут соответствовать позициям, заданным кулачками S4 и S3.
• Ручная калибровка: Этот метод позволяет установить минимальный и максимальный углы открытия в любой точке внутри диапазона, ограниченного кулачками S3 и S4.
  1. С помощью тумблера S11 установите привод в желаемое минимальное положение.
  2. Нажмите и удерживайте кнопку «min» (~3 с), пока синий светодиод кратковременно не погаснет.
  3. Переместите привод в желаемое максимальное положение.
  4. Нажмите и удерживайте кнопку «max» (~3 с), пока синий светодиод кратковременно не погаснет.

Принадлежности

Для расширения функциональности и адаптации сервопривода к различным условиям эксплуатации предлагается ряд принадлежностей:

• Монтажный комплект для потенциометра: Позволяет дооснастить модель IC 20..T потенциометром обратной связи для контроля текущего положения. Потребляемая мощность потенциометра не должна превышать 0,5 Вт.
• Адаптерный комплект для монтажа с DKL, DKG.
• Монтажный комплект для специального применения.
• Теплозащитная пластина: Необходима при температуре среды свыше 250°C.
• Крепежный комплект: Включает два винта М6х35 для монтажа на клапаны BVG, BVA, BVH или VFC.
• Кабельный ввод с элементом для выравнивания давления: Используется для предотвращения образования конденсата внутри корпуса.

Помощь при неисправностях

Перед проведением любых работ по поиску и устранению неисправностей необходимо отключить напряжение питания от прибора.
