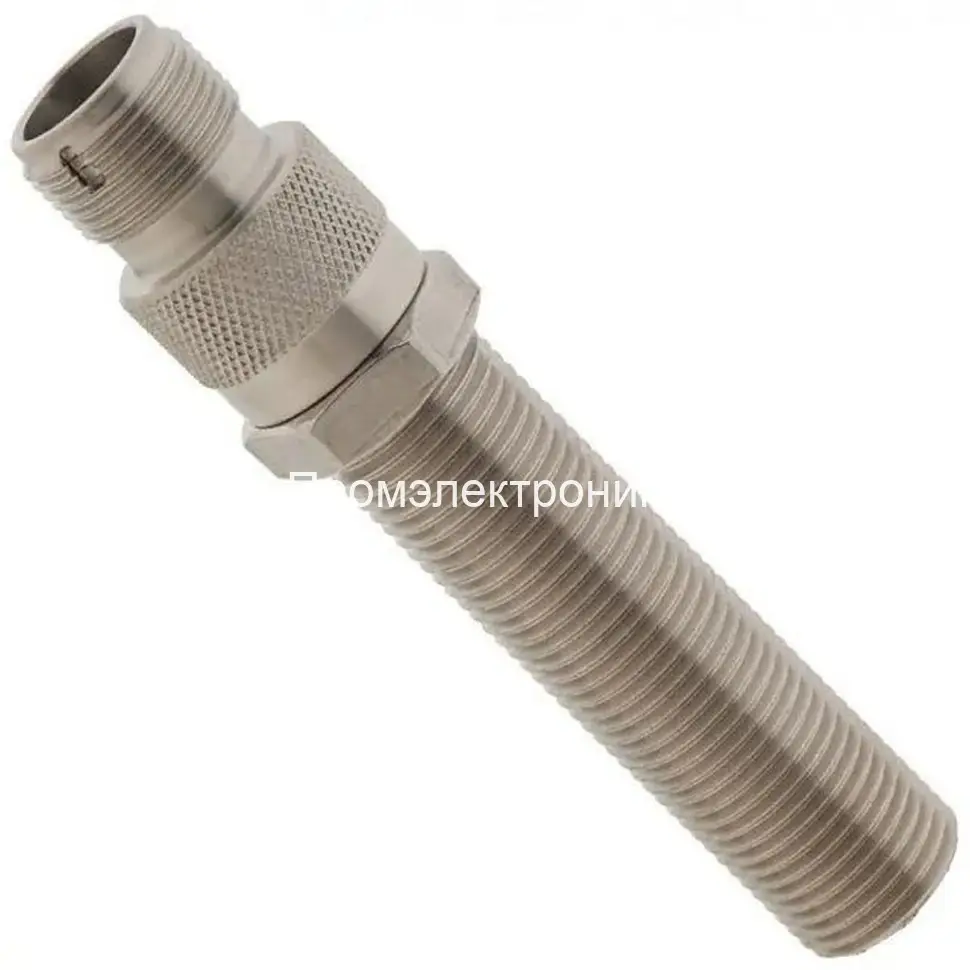

Honeywell 58426HV: Комплексный анализ цифрового магнитного датчика скорости для промышленной автоматизации

1. Введение: Критическая роль измерения скорости в современной промышленности

В основе современной промышленной автоматизации лежит способность точно и надежно измерять, контролировать и управлять физическими параметрами в режиме реального времени. Среди этих параметров скорость вращения является одним из наиболее фундаментальных и критически важных. От нее напрямую зависит качество продукции, безопасность персонала, эффективность использования оборудования и общая производительность предприятия. Высокопроизводительные датчики скорости являются незаменимыми компонентами в системах управления, обеспечивая сбор данных для решения широкого спектра задач.

Ключевые области применения, где точное измерение скорости имеет первостепенное значение, включают:

• Управление технологическими процессами и синхронизация: На производственных линиях, где используются конвейеры, смесители, прокатные станы или насосы, поддержание постоянной и согласованной скорости движения различных узлов является обязательным условием для обеспечения стабильного качества конечного продукта. Датчики скорости предоставляют обратную связь, необходимую для точной синхронизации работы нескольких двигателей и механизмов.
• Прогнозируемое техническое обслуживание (Predictive Maintenance): Постоянный мониторинг частоты вращения валов двигателей, насосов, вентиляторов и редукторов позволяет выявлять аномалии, такие как непредвиденные колебания скорости или повышенная вибрация. Эти симптомы могут указывать на износ подшипников, дисбаланс или другие зарождающиеся неисправности. Своевременное обнаружение таких проблем дает возможность планировать ремонтные работы, избегая дорогостоящих аварийных остановов производства.
• Энергоэффективность: Оптимизация скорости работы двигателей и насосов в соответствии с текущей нагрузкой является одним из наиболее эффективных способов снижения энергопотребления. Системы управления, оснащенные датчиками скорости, могут динамически регулировать производительность оборудования, избегая его работы на избыточной мощности.
• Системы безопасности: Контроль превышения или падения скорости ниже допустимых пределов (over/under speed sensing) является важной функцией безопасности, предотвращающей катастрофические отказы оборудования, которые могут привести к разрушению механизмов и представлять угрозу для жизни и здоровья персонала.

В этом контексте датчик Honeywell 58426HV представляет собой не просто измерительный компонент, а целенаправленно разработанное инженерное решение, предназначенное для удовлетворения этих потребностей в самых сложных промышленных условиях. Его появление на рынке было ответом на растущие требования к надежности и точности измерений. Эволюция промышленной автоматизации — это переход от простого мониторинга к сложным, управляемым данными системам прогнозирования и концепции Промышленного Интернета вещей (IIoT). Этот переход сформировал спрос на "умные" датчики, обладающие не только способностью преобразовывать физическую величину в сигнал, но и встроенными функциями обработки, высокой помехоустойчивостью и прямой совместимостью с цифровыми контроллерами. Модель 58426HV стала важным звеном в этой технологической эволюции, продемонстрировав, как интеграция электроники непосредственно в корпус датчика решает фундаментальные проблемы, с которыми сталкивались инженеры при использовании более ранних технологий.

2. Технологическая основа: От пассивного датчика к активному цифровому сигналу

Уникальность и высокая производительность датчика Honeywell 58426HV заключаются в его гибридной природе. Он построен на базе проверенной временем технологии датчика с переменным магнитным сопротивлением (ВМС), но дополнен активной электронной схемой, которая устраняет все ключевые недостатки его пассивного предшественника.

2.1 Принцип действия пассивного датчика с переменным магнитным сопротивлением (ВМС)

Пассивный датчик ВМС, также известный как индуктивный датчик или магнитный датчик-преобразователь (MPU), является электромагнитным устройством, которое генерирует сигнал без необходимости во внешнем источнике питания. Его конструкция предельно проста и включает три основных элемента: постоянный магнит, ферромагнитный сердечник (полюсный наконечник) и катушку из тонкого провода, намотанную вокруг сердечника.

Принцип его работы основан на законе электромагнитной индукции Фарадея. Когда ферромагнитный объект, например, зуб шестерни, проходит вблизи торца датчика, он изменяет магнитное сопротивление (релактанс) магнитной цепи. При приближении зуба магнитный поток, проходящий через сердечник и катушку, концентрируется и достигает максимума. Когда зуб удаляется и в зазоре оказывается впадина, магнитный поток ослабевает. Это непрерывное изменение магнитного потока индуцирует в катушке электродвижущую силу (ЭДС), создавая на выходе датчика переменное напряжение в форме синусоидальной волны.

Несмотря на простоту и дешевизну, пассивная конструкция ВМС имеет ряд существенных ограничений, которые делают ее непригодной для многих современных промышленных задач:

• Зависимость амплитуды от скорости: Выходное напряжение прямо пропорционально скорости движения объекта. На очень низких скоростях индуцируемый сигнал становится чрезвычайно слабым и может быть неотличим от уровня электрического шума, что делает его детектирование невозможным. Это является главным недостатком пассивных ВМС-датчиков.
• Уязвимость аналогового сигнала: Необработанный синусоидальный сигнал крайне чувствителен к электромагнитным помехам (EMI), которые в избытке присутствуют в промышленной среде из-за работы мощных двигателей, реле, контакторов и силовых кабелей. Эти помехи могут исказить форму сигнала и привести к ошибкам в измерении.
• Необходимость во внешней обработке: Для использования в цифровых системах управления, таких как программируемые логические контроллеры (ПЛК), аналоговый сигнал от пассивного датчика должен быть преобразован в цифровой. Это требует применения внешних схем обработки сигнала, например, компараторов или специализированных интерфейсных микросхем (таких как National Semiconductor LM1815 или Maxim Integrated MAX9924), что усложняет систему, увеличивает ее стоимость и создает дополнительные точки потенциального отказа.

2.2 Революция "Активного" Датчика: Интегрированная обработка сигнала

Активный датчик, в отличие от пассивного, требует внешнего источника питания для работы своей внутренней электроники. Honeywell 58426HV является именно таким активным цифровым магнитным датчиком скорости. Он объединяет в одном корпусе базовый ВМС-преобразователь и схему формирования сигнала, которая питается от внешнего источника.

Функция этой внутренней схемы заключается в том, чтобы взять необработанный, зашумленный и зависящий от скорости синусоидальный сигнал от катушки ВМС и преобразовать его в чистый цифровой сигнал прямоугольной формы (меандр) с постоянной амплитудой. Эта трансформация является ключевым преимуществом датчика.

Для реализации этой функции с высокой степенью надежности в схеме формирования сигнала, вероятнее всего, используется триггер Шмитта или функционально эквивалентная ему схема. Хотя это и не указано в технической документации напрямую, логика работы устройства убедительно на это указывает. Проблема преобразования зашумленного аналогового сигнала в чистый цифровой не может быть решена простым компаратором. Компаратор имеет один пороговый уровень, и если входной сигнал с шумом колеблется вблизи этого порога, выход компаратора будет хаотично переключаться, генерируя множество ложных импульсов. Решением этой проблемы является введение гистерезиса — наличия двух разных порогов: верхнего порога переключения (для перехода из низкого состояния в высокое) и нижнего порога (для обратного перехода). Схема, реализующая компаратор с гистерезисом, по определению является триггером Шмитта. Эта "мертвая зона" между двумя порогами делает схему невосприимчивой к шуму, амплитуда которого меньше ширины гистерезиса, и гарантирует одно чистое переключение на выходе для каждого периода входного сигнала. Таким образом, способность 58426HV генерировать стабильный прямоугольный сигнал из исходного ВМС-сигнала является прямым следствием применения технологии формирования сигнала с гистерезисом.

2.3 Преимущества цифрового выхода в промышленной среде

Интеграция схемы формирования сигнала непосредственно в корпус датчика 58426HV дает три решающих преимущества для промышленных применений:

1. Высокая помехоустойчивость: Цифровой сигнал прямоугольной формы значительно менее восприимчив к электромагнитным помехам по сравнению с аналоговым. Это обеспечивает целостность сигнала даже при передаче по длинным кабельным трассам в условиях сильных промышленных шумов, что гарантирует надежность и точность измерений.
2. Упрощенная интеграция: Датчик может быть напрямую подключен к стандартным цифровым входам ПЛК и других контроллеров. Это полностью устраняет необходимость в разработке и монтаже внешних интерфейсных схем, что, в свою очередь, снижает общую стоимость системы, уменьшает ее сложность и количество потенциальных точек отказа.
3. Постоянная амплитуда сигнала: В отличие от пассивных датчиков, амплитуда выходного сигнала 58426HV не зависит от скорости вращения объекта (в пределах рабочего диапазона). Датчик способен выдавать полноценный выходной сигнал при скоростях до 3 дюймов в секунду при зазоре 0,050 дюйма, то есть практически при нулевых скоростях, где пассивные ВМС-датчики полностью неработоспособны.

3. Инженерный анализ Honeywell 58426HV: Конструкция и характеристики

Надежность и долговечность датчика 58426HV в суровых промышленных условиях являются результатом продуманных инженерных решений, касающихся выбора материалов, механической конструкции и электрических компонентов.

3.1 Материалы и механическая прочность

• Материал корпуса: Корпус датчика изготовлен из нержавеющей стали серии 300. Этот выбор обусловлен уникальными свойствами данного класса аустенитных сталей. Они обладают превосходной коррозионной стойкостью к широкому спектру агрессивных сред, включая масла, воду, растворители и многие химические реагенты. Кроме того, стали 300-й серии сохраняют свою прочность при повышенных температурах и легко поддаются сварке, что делает их идеальным материалом для изготовления корпусов оборудования, эксплуатируемого в тяжелых промышленных условиях.
• Виброустойчивость: Датчик соответствует требованиям стандарта MIL-STD-202F, метод 204D. Это военный стандарт США, регламентирующий методы испытаний электронных компонентов. Метод 204D определяет процедуру испытаний на устойчивость к синусоидальной вибрации в высокочастотном диапазоне (обычно от 10 до 2000 Гц). Соответствие этому стандарту гарантирует, что конструкция датчика способна выдерживать интенсивные и продолжительные вибрационные нагрузки, характерные для тяжелого промышленного оборудования, двигателей внутреннего сгорания и транспортных средств, без риска механического повреждения внутренних компонентов или нарушения целостности сигнала.

3.2 Электрическое подключение и герметизация

• Тип разъема: Датчик оснащен разъемом MS3106. Этот разъем является частью номенклатуры стандарта MIL-DTL-5015 (ранее MIL-C-5015) — военного стандарта, описывающего прочные цилиндрические разъемы. Разъемы этого типа широко применяются в военной, аэрокосмической и промышленной технике благодаря своим выдающимся эксплуатационным характеристикам:
  • Прочность: Алюминиевые корпуса и надежная внутренняя конструкция обеспечивают высокую стойкость к механическим повреждениям.
  • Надежное соединение: Резьбовой механизм сочленения предотвращает самопроизвольное рассоединение под действием сильной вибрации, что является критически важным для движущегося оборудования.
  • Герметичность: Конструкция разъема обеспечивает высокую степень защиты от проникновения влаги, масел, пыли и других загрязняющих веществ, что гарантирует стабильность электрического контакта в самых неблагоприятных условиях.

3.3 Технические характеристики и производительность

Для удобства инженеров по проектированию и обслуживанию, ключевые параметры датчика Honeywell 58426HV сведены в единую таблицу.

Таблица 1: Технические характеристики Honeywell 58426HV

4. Практическое применение и руководство по интеграции

Эффективность работы датчика 58426HV напрямую зависит от правильности его установки и интеграции в систему управления. Ниже приведены практические рекомендации для инженеров.

4.1 Рекомендации по установке

• Конструкция объекта детектирования: Датчик предназначен для обнаружения движущихся ферромагнитных объектов. Для достижения наилучшей производительности в качестве такого объекта следует использовать зубчатое колесо (релактор), изготовленное из материала с высокой магнитной проницаемостью, например, из конструкционной стали. Использование стандартного зубчатого колеса с эвольвентным профилем зуба является оптимальным, так как оно обеспечивает генерацию наиболее чистой синусоидальной волны внутри датчика, что упрощает ее последующее преобразование в цифровой сигнал.
• Воздушный зазор: Расстояние между торцом датчика и поверхностью зубьев колеса является критически важным параметром. Здесь существует компромисс: меньший зазор обеспечивает более сильный магнитный сигнал и, как следствие, более надежное детектирование, но увеличивает риск механического контакта между датчиком и колесом из-за вибраций, биения вала или теплового расширения. Повышенная чувствительность 58426HV дает инженерам больше гибкости, позволяя устанавливать безопасный, но при этом эффективный воздушный зазор.
• Выравнивание и монтаж: Датчик должен быть установлен так, чтобы его ось была перпендикулярна плоскости вращения колеса, а его центр совпадал с серединой зубьев. Неправильное выравнивание может привести к искажению сигнала и снижению точности измерений. Крайне важно обеспечить жесткий и безвибрационный монтаж датчика. Любые относительные перемещения между датчиком и объектом детектирования будут восприниматься как изменение скорости и вносить в сигнал паразитный шум.

4.2 Интеграция с ПЛК для тахометрии

Тахометрия, или измерение частоты вращения (об/мин), является одним из основных применений датчика. Стандартный метод интеграции с ПЛК заключается в подключении цифрового выхода датчика к высокоскоростному счетному входу (High-Speed Counter, HSC) контроллера.

Концептуальные шаги программирования ПЛК для измерения RPM:

1. Электрическое подключение: Подключить провода питания (+Vs), общего провода (GND) и сигнала (Signal) датчика к соответствующим клеммам ПЛК. Сигнальный провод подключается к физическому входу, который ассоциирован с HSC (например, X0 или X1 на многих контроллерах).
2. Конфигурация HSC: В среде программирования ПЛК необходимо сконфигурировать модуль HSC. Выбирается режим работы (например, подсчет импульсов или измерение частоты) и вход, к которому подключен датчик.
3. Подсчет импульсов за временной интервал: В логике ПЛК создается точный временной интервал (например, 1 секунда) с помощью системного таймера. Модуль HSC подсчитывает количество импульсов (обычно по нарастающему фронту), поступивших от датчика за этот интервал.
4. Расчет RPM: По истечении временного интервала ПЛК выполняет математическую операцию для преобразования количества импульсов в обороты в минуту. Формула расчета выглядит следующим образом: RPM=Временной интервал (с)Количество импульсов×Импульсов на оборот60

   Где "Импульсов на оборот" — это количество зубьев на релакторном колесе.

Прямой цифровой выход датчика 58426HV делает эту процедуру предельно простой и надежной. При использовании пассивного ВМС-датчика инженеру пришлось бы сначала спроектировать и изготовить внешнюю схему формирования сигнала для получения чистого цифрового потока импульсов, что сопряжено с дополнительными затратами, сложностью и риском ошибок.

4.3 Использование в контурах синхронизации и управления

Датчик 58426HV идеально подходит для использования в качестве элемента обратной связи в замкнутых системах автоматического регулирования, в частности, в контурах управления скоростью двигателей на основе ПИД-регуляторов (Пропорционально-Интегрально-Дифференциальных).

Работа такого контура выглядит следующим образом:

1. Заданное значение (Setpoint, SP): Желаемая скорость вращения, которая устанавливается оператором через панель управления или задается вышестоящей системой управления.
2. Переменная процесса (Process Variable, PV): Фактическая скорость вращения, измеренная датчиком 58426HV и рассчитанная ПЛК с помощью модуля HSC.
3. Ошибка регулирования (Error): ПЛК непрерывно вычисляет разницу: $Error=SP-PV$.
4. ПИД-регулятор: Стандартный функциональный блок ПИД в ПЛК использует значение ошибки для расчета управляющей переменной (Control Variable, CV). Это может быть аналоговый сигнал (например, 0-10 В) или цифровое значение, которое передается на частотный преобразователь (ЧРП), управляющий двигателем.
5. ЧРП изменяет частоту питающего напряжения, тем самым корректируя скорость двигателя. Датчик 58426HV немедленно фиксирует это изменение, предоставляя обновленное значение PV и замыкая контур обратной связи.

Качество сигнала обратной связи имеет первостепенное значение для стабильности ПИД-регулирования. Зашумленный, нестабильный или неточный сигнал PV от менее качественного датчика заставит ПИД-регулятор генерировать хаотичные управляющие воздействия, что приведет к колебаниям скорости и общей нестабильности системы. Чистый, точный и высокочастотный (до 10 кГц) сигнал от 58426HV обеспечивает ПИД-регулятор высококачественными данными, необходимыми для построения стабильного, быстрого и точного контура управления.

5. Сравнительный анализ и место в современной номенклатуре

Для полного понимания ценности и роли датчика 58426HV необходимо рассмотреть его в контексте технологического развития и сравнить с его преемниками.

5.1 Статус "Legacy": Снятие с производства и путь обновления

Важно отметить, что датчик Honeywell 58426HV в настоящее время является продуктом, снятым с производства (статус "discontinued"). Для инженеров, занимающихся обслуживанием или модернизацией систем, в которых используется данный датчик, Honeywell официально рекомендует в качестве замены серию датчиков на эффекте Холла LCZ. Это критически важная информация, позволяющая планировать жизненный цикл оборудования.

5.2 Технологический преемник: Датчик на эффекте Холла

Датчик на эффекте Холла представляет собой следующий этап в эволюции магнитных датчиков скорости. Его принцип действия отличается от ВМС: он измеряет не скорость изменения магнитного потока, а непосредственно его величину. Когда зуб шестерни находится напротив датчика, сильное магнитное поле вызывает срабатывание внутреннего полупроводникового элемента (элемента Холла). Когда напротив датчика оказывается впадина, поле ослабевает, и элемент отключается. Это позволяет генерировать цифровой сигнал напрямую.

Главное преимущество этого принципа — способность к детекции при нулевой скорости (true zero-speed detection). Поскольку работа датчика Холла не зависит от изменения потока, он может определить наличие неподвижного зуба шестерни, что абсолютно невозможно для любого датчика на основе ВМС, включая активный 58426HV, которому для генерации сигнала требуется минимальное движение.

5.3 Сравнительная таблица: Активный ВМС против датчика Холла

Детальное сравнение технологий помогает инженерам принимать обоснованные решения при проектировании новых систем или модернизации существующих.

Таблица 2: Сравнение технологий: Активный ВМС (58426HV) и датчик Холла (серия LCZ)
