Глубокий Анализ Контроллера Honeywell DC1040CL-701000-E

В современной промышленной автоматизации, где точность, надежность и гибкость являются краеугольными камнями эффективности производственных процессов, выбор правильного контрольно-измерительного прибора (КИП) имеет первостепенное значение. Сегодня, я хочу представить вашему вниманию детальный разбор одного из самых интересных и, не побоюсь этого слова, универсальных устройств на рынке – цифрового контроллера Honeywell DC1040CL-701000-E. Этот компактный прибор, несмотря на свои скромные размеры, обладает функционалом, способным решать широкий спектр задач по регулированию технологических параметров, от простых до весьма сложных.

Философия Honeywell в Одном Корпусе

Компания Honeywell, чье имя уже давно стало синонимом качества и инноваций в области автоматизации, при создании серии контроллеров DC1000 преследовала ясную цель: предложить рынку продукт, сочетающий в себе простоту настройки, высокую производительность и экономическую эффективность. Модель DC1040CL-701000-E является ярким представителем этой философии.

Давайте расшифруем маркировку, чтобы понять, с чем мы имеем дело:

• DC1040: Обозначает серию и типоразмер корпуса. В данном случае это 96 x 96 мм (1/4 DIN) – стандартный и удобный формат для монтажа в панели управления.
• C: Указывает на наличие релейного выхода.
• L: Говорит о наличии линейного выхода (4-20 мА или 0-10 В), что критически важно для управления исполнительными механизмами, требующими аналогового сигнала.
• 7: Код, определяющий тип основного выхода управления.
• 0: Указывает на отсутствие второго выхода.
• 1: Обозначает наличие одного релейного выхода для сигнализации (аларма).
• 0: Информирует об отсутствии интерфейса связи в базовой конфигурации.
• 0: Отсутствие второго входа.
• 0: Стандартное напряжение питания 100-240 В переменного тока.
• E: Указывает на наличие руководства по эксплуатации на английском языке.

Уже из этой краткой расшифровки виден основной замысел инженеров Honeywell – модульность и возможность выбора именно той конфигурации, которая необходима для конкретной задачи, без переплаты за избыточный функционал.

Технические Характеристики: Заглянем "Под Капот"

Сердцем любого контроллера является его "мозг" – микропроцессор и реализованные в нем алгоритмы управления. И здесь Honeywell DC1040CL-701000-E демонстрирует свои сильные стороны.

Точность и Надежность Измерений

Основа качественного регулирования – это точное измерение контролируемого параметра. DC1040 поддерживает работу с широчайшим спектром датчиков:

• Термопары: Типы K, J, T, R, S, B, E, N, C (W5), L, U. Это покрывает практически весь диапазон температур, встречающихся в промышленности, от криогенных до температур в печах для обжига керамики.
• Термосопротивления (RTD): Pt100, JPt100. Классический выбор для задач, требующих высокой точности и стабильности в средних диапазонах температур.
• Линейные сигналы: 0-5В, 1-5В, 0-10В, 0-20мА, 4-20мА. Эта универсальность позволяет использовать контроллер не только для регулирования температуры, но и для управления давлением, расходом, уровнем, влажностью и любым другим параметром, который может быть преобразован в стандартизированный аналоговый сигнал.

Точность измерений составляет ±0.5% от полной шкалы, а для линейных входов – ±0.2%. Этого более чем достаточно для подавляющего большинства промышленных применений. Период опроса входа составляет всего 250 мс, что позволяет контроллеру оперативно реагировать даже на быстро меняющиеся процессы.

Алгоритмы Управления: Интеллект в Действии

Ключевым преимуществом Honeywell DC1040 является его продвинутый ПИД-алгоритм (Пропорционально-Интегрально-Дифференциальный). Этот проверенный временем метод регулирования в исполнении Honeywell дополнен функцией автоматической настройки (Autotuning). Оператору достаточно запустить эту функцию, и контроллер самостоятельно проанализирует реакцию объекта управления и подберет оптимальные коэффициенты П, И и Д. Это не только экономит массу времени инженерам по наладке, но и обеспечивает более высокое качество регулирования по сравнению с ручным подбором.

Для более простых задач, где не требуется высокая точность, предусмотрен классический двухпозиционный (On/Off) регулятор с настраиваемым гистерезисом.

Выходные Сигналы: Гибкость Управления

Модель DC1040CL-701000-E оснащена двумя основными типами выходов, что и делает ее столь универсальной:

1. Релейный выход: Используется для коммутации нагревателей, соленоидных клапанов, насосов и других устройств, работающих по принципу "включено/выключено".
2. Линейный выход (4-20 мА): Это главное преимущество данной конфигурации. Он позволяет плавно управлять мощностью исполнительных устройств, таких как тиристорные регуляторы мощности (ТТР), частотные преобразователи или пропорциональные клапаны. Плавное регулирование обеспечивает более точное поддержание уставки, снижает износ оборудования и помогает экономить энергию.

Кроме того, имеется один релейный выход для сигнализации (аларм). Его можно настроить на срабатывание по множеству событий: превышение уставки, понижение, выход за пределы заданного диапазона, обрыв датчика и так далее. Это позволяет своевременно информировать оператора о нештатных ситуациях.

Практическое Применение: Где Раскрывается Потенциал DC1040?

Благодаря своей универсальности, Honeywell DC1040CL-701000-E находит применение в самых разных отраслях промышленности.

• Термообработка металлов и производство керамики: Управление печами для закалки, отпуска, отжига и обжига. Линейный выход 4-20 мА идеально подходит для управления тиристорными блоками, обеспечивая плавный и точный нагрев до высоких температур. ПИД-регулятор с автонастройкой гарантирует точное следование заданному температурному профилю.
• Производство пластмасс: Контроль температуры зон экструдеров и термопластавтоматов. Стабильная температура – залог качества конечного изделия. DC1040 обеспечивает эту стабильность, предотвращая перегрев или недогрев материала.
• Пищевая промышленность: Управление пастеризаторами, коптильнями, печами для выпечки, автоклавами. Здесь важны не только точность, но и соответствие санитарным нормам. Надежность контроллера Honeywell гарантирует повторяемость технологических процессов.
• Климатическое оборудование: Управление системами отопления, вентиляции и кондиционирования (ОВК) в промышленных масштабах. Контроллер может регулировать температуру и влажность в камерах созревания, сушилках или на складах с особыми условиями хранения.
• Упаковочное оборудование: Контроль температуры запаечных губок на упаковочных машинах. От точности поддержания этой температуры напрямую зависит качество и герметичность шва.
• Химическая и фармацевтическая промышленность: Регулирование температуры в небольших реакторах, поддержание давления или расхода реагентов. Универсальный вход позволяет работать с различными датчиками, что делает контроллер гибким инструментом для лабораторных и пилотных установок.

Пользовательский Интерфейс и Эргономика

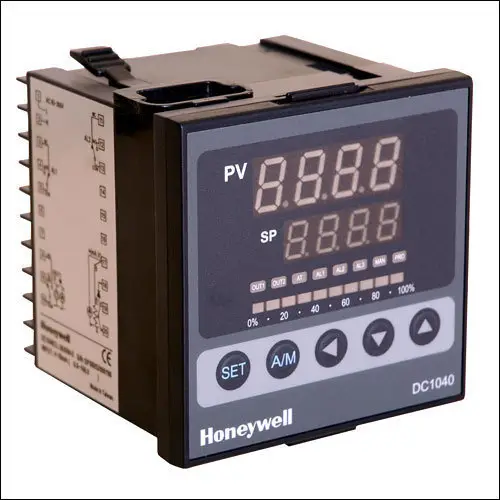

Немаловажным фактором при выборе КИП является удобство его эксплуатации. Инженеры Honeywell уделили этому аспекту особое внимание. DC1040 оснащен большим и ярким двухстрочным светодиодным дисплеем. На верхней строке (красного цвета) отображается текущее значение процесса (PV – Process Value), а на нижней (зеленого цвета) – уставка (SV – Setpoint Value). Такое разделение позволяет оператору с одного взгляда оценить состояние процесса.

Настройка контроллера осуществляется с помощью четырех кнопок на передней панели. Меню имеет древовидную структуру, которая интуитивно понятна инженеру, имеющему базовый опыт работы с подобными устройствами. Руководство по эксплуатации, которое поставляется в комплекте (в данном случае на английском языке), подробно описывает каждый параметр и его назначение.

Особо стоит отметить функцию защиты параметров. Можно установить пароль на изменение настроек, разделив уровни доступа. Например, оператор сможет менять только уставку, в то время как полный доступ к ПИД-коэффициентам, настройкам входов/выходов и алармов будет только у инженера-наладчика. Это предотвращает случайные или неквалифицированные вмешательства в работу системы управления.

Монтаж и Подключение

Как уже упоминалось, контроллер выполнен в стандартном корпусе 1/4 DIN (96x96 мм) с глубиной всего 100 мм. Монтаж осуществляется в вырез на панели управления и фиксируется с помощью боковых зажимов, входящих в комплект поставки. Это простой и быстрый процесс.

Клеммная колодка на задней панели имеет четкую маркировку, что минимизирует вероятность ошибок при подключении. Схема подключения также приведена в инструкции и часто дублируется на корпусе самого прибора.

Заключение: Вердикт Главного Редактора

Подводя итог нашему детальному анализу, можно с уверенностью заявить, что Honeywell DC1040CL-701000-E – это не просто очередной цифровой контроллер. Это мощный, гибкий и надежный инструмент, который по праву можно назвать "рабочей лошадкой" промышленной автоматизации.

Ключевые преимущества, которые выделяют его на фоне конкурентов:

• Универсальность: Один прибор способен решать задачи регулирования температуры, давления, расхода и других параметров.
• Высокая производительность: Точные измерения и продвинутый ПИД-алгоритм с автонастройкой обеспечивают превосходное качество регулирования.
• Гибкость управления: Наличие как релейного, так и линейного выхода (4-20 мА) в одной модели расширяет сферу применения.
• Надежность: Имя Honeywell говорит само за себя. Эти контроллеры рассчитаны на долгую и безотказную работу в суровых промышленных условиях.
• Простота использования: Интуитивно понятный интерфейс и функция автонастройки экономят время на пусконаладочные работы.

Конечно, для сложных многоконтурных систем управления или для задач, требующих сложной логики и интеграции по промышленным сетям (Profinet, EtherNet/IP), потребуются более мощные решения, такие как программируемые логические контроллеры (ПЛК). Однако в своем классе – классе одноконтурных регуляторов – Honeywell DC1040CL-701000-E является одним из лучших предложений на рынке по соотношению цены, функциональности и качества.

Это идеальный выбор для модернизации устаревших систем управления, для оснащения нового оборудования и для всех тех применений, где требуется точное и надежное поддержание одного технологического параметра. Это тот самый универсальный солдат, который, заняв свое место в щите управления, будет верой и правдой служить долгие годы, внося свой вклад в стабильность и эффективность вашего производства.
