Электромагнитные клапаны Kromschroder VAS: исчерпывающий анализ отраслевого эталона безопасности и модульности

От немецкого инженерного наследия к мировому стандарту безопасности

В мире промышленного газового оборудования, где ставки измеряются не только эффективностью и производительностью, но и бескомпромиссной безопасностью, лишь немногие имена вызывают такое же доверие, как Kromschroder. История компании, начавшаяся в 1865 году в Германии с производства газовых счетчиков, представляет собой более чем полуторавековую эволюцию инженерной мысли. Этот путь от простых измерительных приборов до сложнейших систем управления горением заложил фундамент глубокой экспертизы, которая сегодня определяет стандарты для всей отрасли.

С вхождением в состав сначала Elster Group, а затем глобального технологического гиганта Honeywell International Inc., бренд Kromschroder не просто сменил владельца, а прошел через стратегическую интеграцию. Этот альянс позволил объединить немецкое качество и точность с глобальным видением Honeywell, ориентированным на ключевые мегатренды современности: автоматизацию и энергетический переход. В этом контексте продукция Kromschroder, известная своей энергоэффективностью и максимальной безопасностью, приобретает особую значимость.

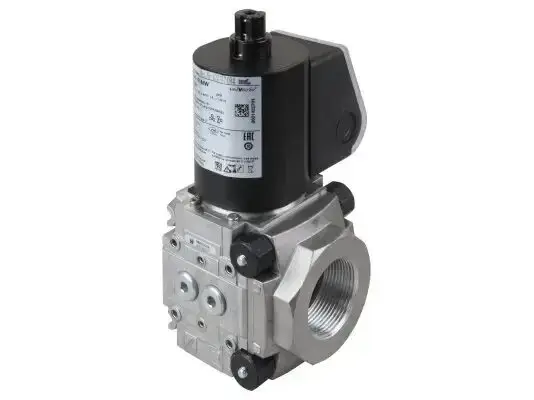

Данный анализ посвящен флагманской серии электромагнитных предохранительно-запорных клапанов Kromschroder VAS. Будет продемонстрировано, что эта серия, являясь частью комплексной модульной системы valVario, представляет собой не просто линейку запорной арматуры. Это физическое воплощение конструкторской философии, в которой приоритетами являются количественно измеряемая безопасность, инженерная точность и непревзойденная гибкость системной интеграции. Клапаны VAS устанавливают эталон, на который ориентируются производители промышленного теплового оборудования по всему миру.

Заказать клапаны Kromschroder VAS можно у нашей компании

Раздел 1: Архитектура надежности: ключевые принципы проектирования и функционирования

В основе репутации клапанов VAS лежит продуманная до мелочей конструкция, где каждый элемент служит достижению трех целей: безопасности, гибкости и долговечности. Понимание этих фундаментальных принципов позволяет оценить, почему данная серия стала отраслевым стандартом.

1.1. Основополагающий принцип безопасности: нормально-закрытое исполнение

Главная функция безопасности любого предохранительного клапана — гарантированное перекрытие потока газа в аварийной ситуации. Клапаны VAS реализуют этот принцип в его самой надежной форме: они являются «нормально-закрытыми» устройствами. Это означает, что для поддержания клапана в открытом состоянии требуется непрерывная подача электропитания на соленоид. При любом сбое в электросети, будь то плановое отключение или аварийный обрыв, электромагнитное поле мгновенно исчезает, и мощная пружина возвращает запорный орган в исходное положение, герметично перекрывая газовую магистраль. Этот переход в безопасное состояние происходит практически мгновенно — время закрытия составляет менее одной секунды, что исключает возможность скопления опасной концентрации газа.

1.2. Модульная система valVario: парадигмальный сдвиг в проектировании газовых рамп

Одним из наиболее значимых нововведений, реализованных в серии VAS, является ее принадлежность к модульной системе valVario. Этот подход кардинально меняет традиционное представление о сборке газовых рамп. Вместо трудоемкого процесса соединения отдельных компонентов от разных производителей с помощью многочисленных труб и фитингов, valVario предлагает элегантное решение: прямую, компактную сборку различных функциональных блоков в единый узел.

На базовый корпус клапана VAS можно напрямую монтировать другие критически важные элементы: регуляторы давления (серии VAD, VAG), реле давления (серии DG..C), байпасные или запальные клапаны. Использование стандартизированных сменных фланцев и соединительных прокладок позволяет не только значительно сократить габариты газовой рампы, но и минимизировать количество потенциальных точек утечки, что напрямую повышает общую безопасность системы.

Переход от традиционной сборки газовых рамп из разрозненных компонентов к интегрированной модульной системе — это не просто вопрос удобства или экономии пространства. Это фундаментальная инженерная стратегия по снижению рисков. Традиционный подход подразумевает, что каждый резьбовой или фланцевый стык является потенциальной точкой отказа, требующей тщательного контроля и герметизации. Сложность сертификации такой «сборной» системы значительно возрастает. Система valVario, напротив, предлагает единое, предварительно спроектированное и протестированное решение от одного производителя. Компоненты идеально подогнаны друг к другу, что сводит к минимуму необходимость в кастомных переходниках и сложных трубопроводных обвязках. Таким образом, бремя обеспечения совместимости и первичной интеграции переносится с инженера-проектировщика на производителя, который гарантирует надежность всего узла. Это упрощает проектирование, сокращает номенклатуру комплектующих, уменьшает количество потенциальных точек утечки и, в конечном счете, облегчает процесс получения сертификата на всю установку в целом.

1.3. Конструкция и материалы: признаки качества

Долговечность и надежность клапанов VAS обеспечиваются тщательным подбором материалов и продуманностью конструкции. Корпус клапана изготавливается из высококачественного литого алюминия, а в качестве уплотнительных материалов используется нитрил-бутадиен-каучук (NBR). Эти материалы были выбраны за их превосходную механическую прочность, коррозионную стойкость и совместимость с широким спектром рабочих сред, включая природный газ, сжиженный нефтяной газ (в газовой фазе), биогаз и воздух.

Помимо базовой конструкции, клапаны оснащены рядом элементов, повышающих удобство эксплуатации и обслуживания. Яркий синий светодиодный индикатор наглядно сигнализирует о подаче напряжения на соленоид и, соответственно, об открытом состоянии клапана. На входе каждого клапана установлен встроенный сетчатый фильтр из нержавеющей стали, который задерживает механические примеси и грязь, защищая чувствительное седло клапана от повреждений и обеспечивая долгосрочную герметичность запорного органа.

Раздел 2: Техническое совершенство: подробный обзор модельного ряда VAS

Серия VAS предлагает широкий спектр моделей, позволяя инженерам подобрать оптимальное решение для любой задачи — от компактных запальных горелок до мощных промышленных печей. Понимание номенклатуры и технических характеристик является ключом к правильному выбору и проектированию.

2.1. Расшифровка номенклатуры: понимание кода продукта

Kromschroder использует логичную и информативную систему кодировки для своих клапанов, которая позволяет по одному названию определить все ключевые параметры. Разбор типового кода, например, VAS 1T25N/NQSR, дает полное представление о клапане:

• VAS: Обозначение серии (одиночный электромагнитный клапан).
• 1: Типоразмер корпуса (Size 1).
• T25: Тип продукта (T-product) с номинальным диаметром (DN) 25 мм.
• N: Тип присоединения (внутренняя резьба NPT). Альтернативы: R (Rp), F (фланец ISO), A (фланец ANSI).
• /N: Скорость срабатывания (быстрое открытие, быстрое закрытие). Альтернатива: /L (медленное открытие, быстрое закрытие).
• Q: Напряжение питания (120 В переменного тока, 50/60 Гц). Альтернативы: K (24 В постоянного тока), W (230 В переменного тока) и др.
• S: Наличие опции (реле контроля закрытого положения — Proof of Closure Switch).
• R: Расположение опции (для визуального контроля справа, по направлению потока). Альтернатива: L (слева).

Такая детализированная система кодировки исключает двусмысленность и позволяет инженерам с высокой точностью специфицировать необходимое оборудование.

2.2. Модельный ряд: сводная таблица технических характеристик

Для удобства специалистов, работающих с оборудованием Kromschroder, ключевые технические параметры всего модельного ряда VAS сведены в единую таблицу. Эта таблица служит авторитетным справочным материалом, объединяя разрозненные данные из различных технических документов и позволяя быстро сравнить модели и выбрать подходящую.

Таблица 1: Сводные технические характеристики клапанов Kromschroder серии VAS

2.3. Динамика потока: скорость срабатывания и регулирование

Ключевым параметром, определяющим область применения клапана, является скорость его открытия. Серия VAS предлагает два основных варианта:

• Быстрое открытие (../N): Клапаны с временем открытия менее 1 секунды. Идеально подходят для систем, требующих мгновенной подачи или отсечки газа, например, в качестве запальных клапанов или для горелок, работающих в прерывистом (старт-стопном) режиме.
• Медленное открытие (../L): Клапаны с регулируемым временем открытия (до 10 секунд). Эта функция критически важна для основных горелок большой мощности. Плавное, медленное открытие предотвращает «ударное» воспламенение большого объема газа, которое может привести к хлопку и повреждению оборудования. Такой «мягкий пуск» обеспечивает стабильный и безопасный розжиг.

В дополнение к этому, клапаны VAS оснащены встроенными механизмами регулировки, которые позволяют точно настроить гидравлические параметры газовой рампы. Предусмотрена возможность ограничения максимального расхода в диапазоне от 20% до 100%, а также регулировка пускового расхода газа (для моделей с медленным открытием) от 0% до 70%. Наличие этих регулировок часто позволяет отказаться от установки отдельного дроссельного клапана, что еще больше упрощает конструкцию и снижает стоимость газовой рампы.

2.4. Критически важное опциональное оснащение: реле контроля закрытого положения (POC)

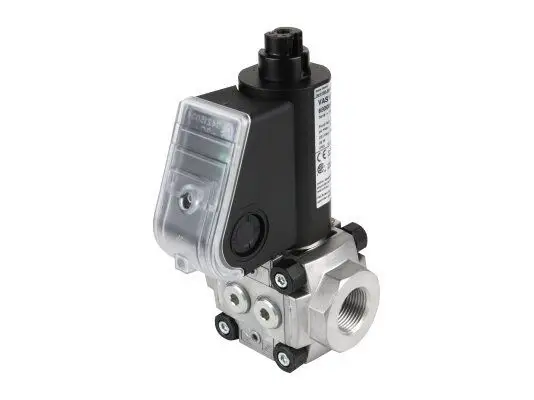

Опциональное реле контроля закрытого положения (Proof of Closure switch, POC) со встроенным визуальным индикатором — это не просто дополнительное удобство, а важнейший элемент системы безопасности. Это устройство представляет собой микропереключатель, механически связанный со штоком клапана. Он формирует электрический сигнал только тогда, когда клапан находится в полностью закрытом положении. Этот сигнал поступает в автомат горения (BCU) и служит разрешающим условием для начала цикла продувки печи и последующего розжига. Если хотя бы один из клапанов в газовой рампе не закрыт герметично (например, из-за попадания грязи под седло), реле POC не замкнется, и BCU заблокирует запуск горелки, предотвращая подачу искры в камеру сгорания, потенциально заполненную газом.

Раздел 3: Высшие эшелоны безопасности: сертификация и функциональная целостность

Соответствие строгим международным стандартам является не просто формальностью, а подтверждением высочайшего уровня надежности и безопасности, заложенного в конструкцию клапанов VAS.

3.1. Золотой стандарт герметичности: EN 161, Класс A, Группа 2

Стандарт EN 161 (в России гармонизирован как ГОСТ 32028) является основополагающим европейским документом, устанавливающим требования к автоматическим отсечным клапанам для газовых горелок и приборов. Клапаны VAS сертифицированы по этому стандарту и относятся к Классу A. Это означает, что они соответствуют самым строгим требованиям по внутренней герметичности в закрытом состоянии. Класс A гарантирует минимально возможную, практически нулевую утечку газа через закрытый клапан, что является фундаментальным условием безопасности любой газоиспользующей установки.

3.2. Функциональная безопасность: исключительная значимость SIL 3 и PL e

В современной инженерии безопасности качественных оценок («надежный», «безопасный») уже недостаточно. Требуется количественное подтверждение уровня снижения риска. Именно для этого служит стандарт МЭК 61508 (IEC 61508), который вводит понятие Уровня полноты безопасности (Safety Integrity Level, SIL). SIL — это дискретный уровень (от 1 до 4), который определяет требования к надежности предохранительных функций.

Сертификация клапанов VAS 1 для применения в системах с уровнем полноты безопасности до SIL 3 и уровнем эффективности PL e (согласно ISO 13849-1) является выдающимся достижением и ключевым конкурентным преимуществом.

Чтобы понять практическую значимость этого, необходимо проследить логическую цепочку. Большинство промышленных компонентов имеют лишь общие сертификаты соответствия, которые являются качественной оценкой. Сертификат SIL 3 — это количественное заявление о надежности. Он соответствует вероятности опасного отказа по требованию (Probability of Failure on Demand, PFD) в диапазоне от 10−4 до 10−3, то есть не более одного опасного сбоя на 1000–10000 запросов на срабатывание. Для систем непрерывного действия это эквивалентно вероятности опасного отказа в час в диапазоне от 10−8 до 10−7. Это означает, что клапан VAS 1 — это не просто арматура, а сертифицированный компонент для построения Инструментальных систем безопасности (Safety Instrumented Function, SIF). Для инженера, проектирующего систему для критически важного объекта (например, большой туннельной печи, отказ которой может привести к катастрофическим последствиям), использование компонента с рейтингом SIL 3 кардинально упрощает расчеты общей безопасности системы. Это обеспечивает математически доказанный уровень надежности, который на порядки выше, чем у стандартных клапанов, и демонстрирует приверженность самым современным принципам проектирования безопасных систем.

3.3. Глобальное признание: пропуск на международные рынки

Помимо европейских сертификатов, клапаны VAS имеют все необходимые допуски для применения на ключевых мировых рынках, включая FM, CSA, UL, AGA и EAC (ТР ТС). Это подтверждает, что продукция соответствует строгим требованиям безопасности и производительности, принятым в Северной Америке, Евразийском экономическом союзе и других регионах. Такое глобальное признание делает клапаны VAS надежным выбором для международных корпораций и производителей оригинального оборудования (OEM), которые поставляют свою продукцию по всему миру.

Раздел 4: Практическое применение и интеллектуальная системная интеграция

Теоретические преимущества клапанов VAS находят свое полное подтверждение в их практическом применении в тысячах промышленных установок по всему миру. Их гибкость и надежность делают их незаменимыми элементами современных систем сжигания.

4.1. В сердце промышленных тепловых процессов

Клапаны VAS являются центральным элементом систем управления и безопасности в самых разных отраслях промышленности. Они широко используются в металлургии, сталелитейной, стекольной и керамической промышленности для управления горелками плавильных, нагревательных и обжиговых печей. Не менее важна их роль в коммерческом теплопроизводстве, включая пищевую промышленность (хлебопекарные печи), упаковочную, бумажную и автомобильную отрасли (сушильные камеры, печи полимеризации).

4.2. Лучшие практики проектирования газовых рамп

Классическая схема газовой рампы, обеспечивающая высокий уровень безопасности, — это схема с двумя последовательными клапанами и системой контроля герметичности между ними (double-block-and-bleed). Эта конфигурация легко реализуется с помощью компонентов Kromschroder: либо с использованием сдвоенного клапана VCS (который по сути является двумя клапанами VAS в одном корпусе), либо двух отдельных клапанов VAS. Типичная рампа также включает в себя другие компоненты valVario, такие как газовый фильтр GFK на входе, регулятор соотношения «газ-воздух» VAG и реле давления DG для контроля минимального и максимального давления газа.

При проектировании важно соблюдать фундаментальное правило безопасности: предохранительно-запорный клапан VAS не должен устанавливаться после регулятора расхода VAH или VRH. В такой конфигурации VAS не сможет выполнять свою прямую функцию второго предохранительного клапана, что является грубым нарушением норм безопасности.

4.3. Интеллект и сила: интеграция с автоматами горения (BCU)

Если клапаны VAS — это «мускулы» газовой рампы, то ее «мозгом» являются современные автоматы управления горением Kromschroder, такие как BCU серии 400. Между этими компонентами существует глубокая синергетическая связь. BCU управляет всем процессом горения: он подает электрический сигнал на открытие клапанов VAS, генерирует искру розжига, контролирует наличие пламени с помощью ионизационного электрода или УФ-датчика и, что особенно важно, может выполнять автоматическую проверку герметичности блока клапанов VAS/VCS перед каждым запуском.

В случае, если во время работы сигнал пламени пропадает (например, из-за срыва пламени), BCU немедленно, в течение установленного времени безопасности (обычно менее 1 или 2 секунд), снимает напряжение с клапанов VAS, что приводит к мгновенной и безопасной остановке подачи газа. Такая тесная интеграция обеспечивает высочайший уровень автоматизации и безопасности, недостижимый при использовании разрозненных компонентов.

Раздел 5: Руководство для профессионалов: монтаж, обслуживание и диагностика

Долговечность и безотказная работа клапанов VAS зависят не только от их качества, но и от правильного монтажа и своевременного обслуживания.

5.1. Рекомендации по монтажу для долгосрочной надежности

Соблюдение нескольких простых, но важных правил при монтаже позволяет избежать большинства распространенных проблем и обеспечить безопасную эксплуатацию на протяжении всего срока службы:

• Фильтрация на входе: Перед газовой рампой всегда должен быть установлен фильтр тонкой очистки для защиты седел клапанов от грязи, окалины и других механических частиц.
• Правильная ориентация: Клапан следует монтировать так, чтобы электромагнитный привод находился в любом положении от вертикального до горизонтального. Установка приводом вниз (в перевернутом положении) недопустима.
• Отсутствие механических напряжений: Запрещается зажимать корпус клапана в тисках. Для фиксации следует использовать рожковый ключ соответствующего размера, прикладывая усилие к шестигранным приливам на фланцах. Необходимо убедиться, что трубопровод не создает изгибающих или растягивающих нагрузок на корпус клапана.
• Чистота: При монтаже необходимо исключить попадание в корпус клапана уплотнительных материалов (фум-ленты, пакли), герметиков или металлической стружки.

5.2. Обслуживание, ремонт и срок службы

Политика обслуживания Kromschroder для клапанов VAS представляет собой разумный баланс между практичностью и бескомпромиссной безопасностью.

• Компоненты, обслуживаемые на месте: Электромагнитный привод (соленоид) спроектирован как узел, который может быть заменен в полевых условиях квалифицированным персоналом. Существует официальная процедура для этой операции, позволяющая восстановить работоспособность клапана без его полного демонтажа.
• Политика «возврата производителю»: В случае любого критического отказа, связанного с внутренним запорным механизмом или герметичностью корпуса, официальная рекомендация — полная замена клапана или его возврат производителю для квалифицированного ремонта и повторной сертификации.

Такой двухступенчатый подход является не случайным, а продуманным решением. Замена внешнего электрического компонента (соленоида) не затрагивает прецизионный механический узел, герметичность которого подтверждена сертификатами EN 161 и SIL 3. Допущение неавторизованного ремонта этого критически важного узла в полевых условиях могло бы нарушить его целостность и аннулировать все гарантии безопасности. Таким образом, производитель защищает сертифицированную функцию безопасности, одновременно предоставляя возможность для простого и низкорискового ремонта на месте.

5.3. Руководство по поиску и устранению неисправностей

Для помощи инженерам и техническим специалистам на местах ниже приведена таблица с описанием наиболее распространенных неисправностей, их вероятных причин и рекомендуемых действий.

Таблица 2: Руководство по диагностике неисправностей клапанов VAS

Заключение: будущее промышленного сжигания — интегрированное и доказуемо безопасное

В заключение, электромагнитные клапаны Kromschroder серии VAS представляют собой нечто большее, чем просто высококачественный компонент. Они являются краеугольным камнем современной философии проектирования газовых систем. Их успех основан на трех столпах: гибкой и надежной модульной экосистеме valVario, строгом соблюдении высших количественных стандартов безопасности, таких как SIL 3, и десятилетиями проверенной производительности в самых суровых промышленных условиях.

По мере того как промышленность продолжает двигаться по пути автоматизации, повышения энергоэффективности и ужесточения требований к безопасности, роль интеллектуальных компонентов с высокой степенью функциональной целостности, таких как клапаны VAS, будет только возрастать. Это уже не просто детали в механизме, а незаменимые элементы, обеспечивающие создание более безопасных, «умных» и устойчивых промышленных процессов будущего — видения, которое, очевидно, разделяет и продвигает корпорация Honeywell.
