Профессиональный обзор и применение Delta Electronics VFD110CP4EB-21 в промышленности

В современном промышленном производстве, где эффективность, надежность и энергосбережение являются ключевыми факторами конкурентоспособности, преобразователи частоты (ПЧ) играют решающую роль. Они позволяют не только плавно регулировать скорость вращения асинхронных электродвигателей, но и значительно оптимизировать технологические процессы, снижая при этом эксплуатационные расходы. Одним из ярких представителей современного поколения приводной техники является преобразователь частоты Delta Electronics VFD110CP4EB-21 из серии CP2000. Эта статья посвящена детальному рассмотрению его технических возможностей и практическому применению на промышленных объектах с разбором реальных кейсов.

Технический портрет VFD110CP4EB-21

Прежде чем переходить к практическим примерам, необходимо понять, какими техническими характеристиками и функциональными особенностями обладает данный преобразователь частоты.

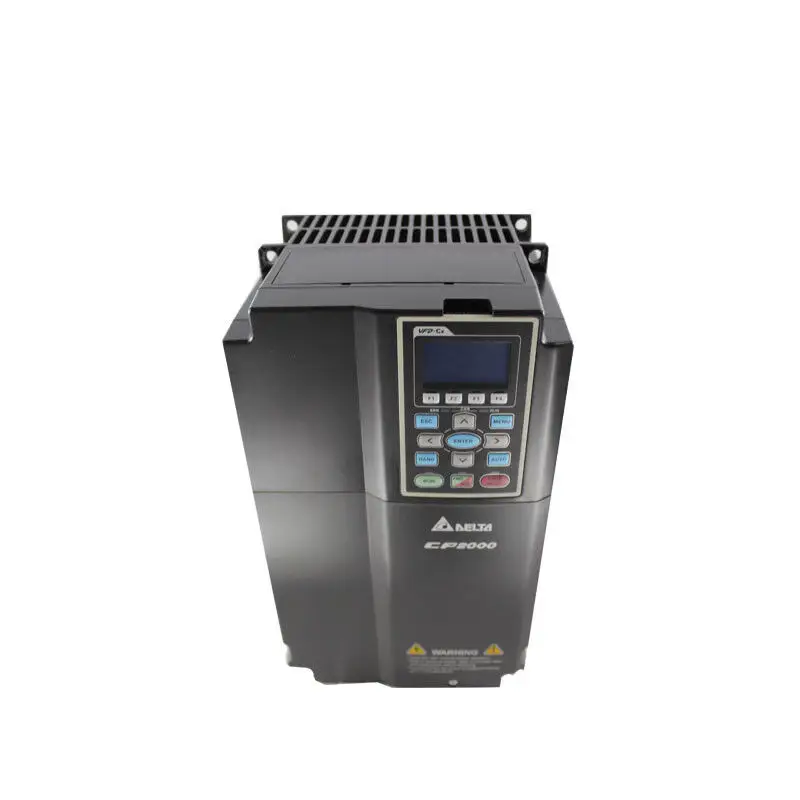

VFD110CP4EB-21 – это трехфазный преобразователь частоты, рассчитанный на работу с двигателями мощностью до 11 кВт (15 л.с.) при напряжении питания 380-480 В. Номинальный выходной ток составляет 24 А в режиме легкой нагрузки (Light Duty) и 18 А в режиме нормальной нагрузки (Normal Duty). Это двойное значение номинального тока позволяет гибко подбирать ПЧ для применений с переменным (насосы, вентиляторы) и постоянным (конвейеры, экструдеры) моментом на валу двигателя.

Ключевые особенности серии CP2000, и в частности модели VFD110CP4EB-21, включают:

Бессенсорное векторное управление (SVC): Обеспечивает высокий пусковой момент и точное поддержание скорости даже при изменении нагрузки, что критически важно для многих промышленных применений.
Встроенный ПЛК: Наличие встроенного программируемого логического контроллера (Delta PLC) с объемом памяти до 10 000 шагов позволяет реализовывать сложные алгоритмы локальной автоматизации без необходимости использования внешних контроллеров. Это сокращает затраты на оборудование и упрощает архитектуру системы управления.
Специализированные функции для насосов и вентиляторов: Серия CP2000 изначально разрабатывалась для HVAC-систем и насосных станций. В ней реализованы такие функции, как многонасосное управление (до 8 насосов), каскадное управление, режим "сна" и "пробуждения", автоматический перезапуск при кратковременном пропадании питания ("летающий старт") и функция обхода резонансных частот.
Энергосбережение: Благодаря точному управлению скоростью двигателя в соответствии с реальной потребностью, ПЧ позволяет значительно снизить потребление электроэнергии, особенно на объектах с переменной нагрузкой. Встроенные алгоритмы автоматического энергосбережения дополнительно оптимизируют потребление.
Надежность и защита: Преобразователь имеет защитное покрытие печатных плат (стандарт 3C3), что повышает его устойчивость к агрессивным средам (пыль, влага). Модульная конструкция с выносной панелью оператора и съемными вентиляторами упрощает обслуживание и ремонт.
Коммуникационные возможности: Встроенные интерфейсы Modbus и BACnet MS/TP обеспечивают легкую интеграцию в большинство промышленных сетей и систем управления зданием (BMS). Опционально доступны карты расширения для ProfiBUS DP, DeviceNet, Modbus TCP, EtherNet/IP и CANopen.

Реальные кейсы применения

Рассмотрим несколько практических примеров, иллюстрирующих эффективность использования преобразователей частоты серии Delta CP2000 на различных промышленных объектах.

Кейс 1: Модернизация насосной станции водоканала

Проблема: Городская насосная станция второго подъема, обеспечивающая водоснабжение жилого микрорайона, была оснащена тремя насосными агрегатами по 11 кВт каждый. Управление осуществлялось по принципу "прямой пуск от сети". В часы пикового водоразбора работали все три насоса, в ночное время – один. Такая схема приводила к ряду проблем:

Гидроудары: Прямой пуск мощных двигателей вызывал резкие скачки давления в водопроводной сети, что приводило к порывам и снижало срок службы трубопроводов и запорной арматуры.
Высокое энергопотребление: Двигатели постоянно работали на номинальной скорости, вне зависимости от реального расхода воды. В ночные часы и периоды низкого потребления это приводило к колоссальному перерасходу электроэнергии. Давление в сети регулировалось задвижками, что является крайне неэффективным методом.
Неравномерный износ оборудования: Один из насосов (работающий постоянно) имел значительно больший износ по сравнению с двумя другими, которые включались лишь периодически.

Решение: Была проведена модернизация системы управления. Каждый из трех насосов был подключен через преобразователь частоты VFD110CP4EB-21. Система была настроена с использованием встроенной в ПЧ функции многонасосного управления. В магистральный трубопровод был установлен датчик давления, сигнал с которого (4-20 мА) был заведен на аналоговый вход ведущего преобразователя частоты.

Реализация и принцип работы:

Плавный пуск и останов: Все насосы запускаются и останавливаются плавно, по заданной рампе разгона/торможения, что полностью исключило гидроудары.
ПИД-регулирование: Ведущий ПЧ с помощью встроенного ПИД-регулятора поддерживает давление в сети на заданном уровне. При увеличении водоразбора и падении давления, ПЧ плавно увеличивает скорость вращения рабочего насоса.
Каскадное управление: Если для поддержания давления производительности одного насоса, работающего на максимальной скорости, становится недостаточно, система автоматически запускает второй насос. При этом ПЧ перераспределяет нагрузку между двумя насосами для поддержания оптимального режима работы. Аналогично подключается и третий насос в пиковые часы.
Функция "сна": В ночные часы, когда водоразбор минимален, и насос для поддержания давления работает на очень низких оборотах, ПЧ переводит его в "спящий режим", полностью останавливая двигатель. При падении давления ниже установленного порога, ПЧ автоматически "пробуждает" насос.
Ротация насосов: Встроенная функция "чередования по времени наработки" позволила настроить автоматическую смену ведущего насоса. Например, каждые 24 часа система назначает новым ведущим следующий по очереди насос, обеспечивая равномерный износ всего насосного парка.

Результаты:

Энергосбережение: По результатам измерений после шести месяцев эксплуатации, среднее энергопотребление насосной станции снизилось на 35%. Наибольшая экономия была достигнута в ночные часы и выходные дни.
Снижение аварийности: Количество порывов на обслуживаемом участке сети сократилось более чем на 70% за первый год после модернизации.
Увеличение ресурса оборудования: Плавный пуск и равномерное распределение нагрузки позволили увеличить прогнозируемый межремонтный интервал для насосных агрегатов и запорной арматуры.
Оптимизация работы персонала: Система стала полностью автоматической и не требует постоянного вмешательства оператора для включения/отключения насосов.

Кейс 2: Оптимизация работы конвейерной линии на пищевом производстве

Проблема: На заводе по производству кондитерских изделий использовалась конвейерная линия для транспортировки готовой продукции от производственного цеха до упаковочного автомата. Линия состояла из нескольких секций с индивидуальными приводами. Скорость конвейера была фиксированной. При смене ассортимента продукции, требующей другой скорости упаковки, приходилось механически менять передаточное число редукторов, что занимало много времени и требовало участия наладчиков. Кроме того, резкий старт конвейера приводил к падению и бою хрупкой продукции (печенье, вафли).

Решение: Приводы всех секций конвейера были оснащены преобразователями частоты Delta CP2000 (мощности подбирались в соответствии с двигателями, включая VFD110CP4EB-21 для наиболее мощного участка). Управление скоростью всей линии было централизовано и заведено на главный пульт оператора.

Реализация и принцип работы:

Синхронизация скоростей: Все ПЧ на линии были объединены по интерфейсу RS-485 (протокол Modbus). Оператор с панели HMI задает общую скорость для всей линии, и эта уставка автоматически передается на все преобразователи. Это обеспечивает плавное и синхронное движение продукции между секциями.
Плавный разгон: Параметры ПЧ были настроены на S-образную кривую разгона. Это означает, что ускорение в начале и в конце разгона минимально, что позволило полностью устранить рывки при старте и, как следствие, бой продукции.
Гибкая смена режимов: В память встроенных в ПЧ контроллеров были занесены предустановленные скорости для каждого вида продукции. Оператору теперь достаточно выбрать на панели управления нужный рецепт, и все конвейеры автоматически переходят на требуемую скорость. Это сократило время переналадки линии с 30-40 минут до нескольких секунд.
Реверс и толчковый режим: Для удобства обслуживания и чистки ленты была реализована функция реверса и толчкового режима (JOG) с низкой скоростью, что повысило безопасность и удобство работы персонала.

Результаты:

Повышение производительности: Время простоя линии из-за переналадки было практически сведено к нулю, что позволило увеличить общий объем выпуска продукции на 15%.
Снижение брака: Процент боя продукции из-за падения при старте конвейера уменьшился с 3-4% до менее 0.5%.
Гибкость производства: Завод получил возможность быстро переключаться между выпуском разных партий товара, оперативно реагируя на заказы торговых сетей.
Снижение механического износа: Плавная работа приводов уменьшила нагрузку на редукторы, подшипники и конвейерные ленты.

Кейс 3: Управление системой вентиляции и дымоудаления в торговом центре

Проблема: Крупный торговый центр использовал мощную систему приточно-вытяжной вентиляции на базе двигателей по 11 кВт для обеспечения комфортного микроклимата. Система работала по простому принципу "включено/выключено". В будние дни с низкой посещаемостью и в прохладную погоду вентиляция работала с той же интенсивностью, что и в выходные дни в жару, что приводило к неоправданно высокому расходу электроэнергии. Система дымоудаления также имела прямой пуск, что создавало риск повреждения воздуховодов при экстренном срабатывании.

Решение: На двигатели приточных и вытяжных вентиляторов были установлены преобразователи частоты VFD110CP4EB-21. Система была интегрирована в общую систему управления зданием (BMS) по протоколу BACnet.

Реализация и принцип работы:

Управление по датчикам CO₂: В залах и галереях торгового центра были установлены датчики углекислого газа (CO₂). Сигнал от них поступает в BMS, которая, в свою очередь, формирует задание на скорость для ПЧ. При увеличении количества людей (и, соответственно, уровня CO₂) скорость вентиляторов плавно возрастает, обеспечивая необходимый воздухообмен. В часы низкой посещаемости скорость снижается до минимально необходимого санитарного уровня.
Календарная функция: С помощью встроенного в VFD110CP4EB-21 ПЛК и функции календаря были настроены различные режимы работы на будние/выходные дни и на разное время суток, что дополнительно оптимизировало энергопотребление.
Пожарный режим (Fire Mode): Преобразователи частоты были запрограммированы на специальный "пожарный режим". При поступлении сигнала от системы пожарной сигнализации, ПЧ, управляющие вентиляторами дымоудаления, немедленно разгоняют их до максимальной скорости, игнорируя все защиты (кроме защиты от короткого замыкания), чтобы обеспечить гарантированное удаление дыма из путей эвакуации. При этом приточная вентиляция отключается, чтобы не раздувать пламя. Плавный разгон в этом режиме также сохраняется, чтобы не повредить систему воздуховодов.

Результаты:

Экономия электроэнергии: Затраты на электроэнергию для системы вентиляции сократились на 40-50% в зависимости от сезона и посещаемости. Срок окупаемости проекта составил менее двух лет.
Повышение уровня комфорта: Автоматическое регулирование воздухообмена позволило поддерживать стабильно высокое качество воздуха в помещениях, избегая как духоты, так и сквозняков.
Повышение безопасности: Интеграция с пожарной сигнализацией и специальный режим работы ПЧ значительно повысили надежность и эффективность системы дымоудаления, что является критически важным для объектов с массовым пребыванием людей.

Заключение

Преобразователь частоты Delta Electronics VFD110CP4EB-21 и серия CP2000 в целом представляют собой мощный и гибкий инструмент для решения широкого спектга задач в современной промышленности. Как показывают рассмотренные кейсы, их применение не ограничивается простым регулированием скорости. Благодаря богатому функционалу, встроенному ПЛК и специализированным режимам работы, эти ПЧ позволяют строить сложные, энергоэффективные и надежные системы автоматизации для насосных станций, конвейерных линий, систем вентиляции и многих других объектов. Инвестиции в подобную модернизацию окупаются за счет прямой экономии энергоресурсов, снижения эксплуатационных затрат и повышения общей производительности и безопасности производства.
