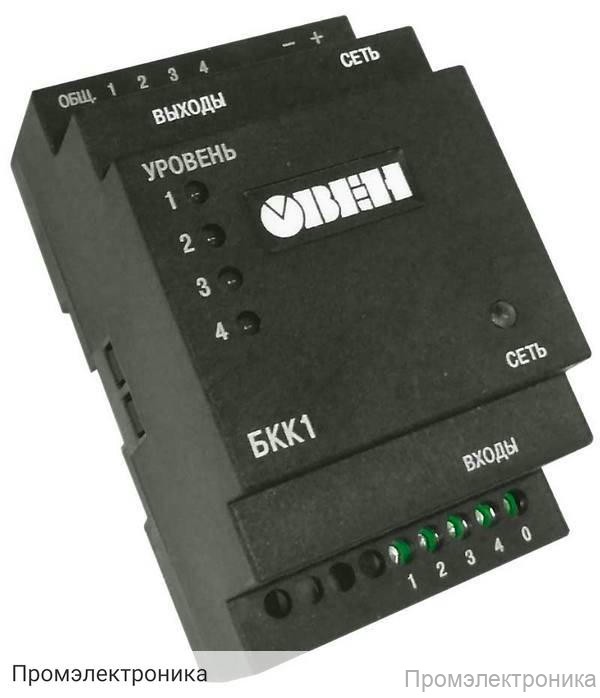

БКК1 - блок согласования сигналов кондуктометрических датчиков

Техническое описание блока согласования сигналов кондуктометрических датчиков БКК1

БКК1 — это современный блок согласования сигналов, предназначенный для работы с кондуктометрическими датчиками уровня жидкости. Устройство обеспечивает надежную и точную обработку сигналов, поступающих от датчиков, и передачу их на управляющие системы автоматизации. БКК1 широко применяется в системах контроля и управления технологическими процессами, где требуется мониторинг уровня жидкостей в резервуарах, емкостях и других промышленных объектах.

Блок выпускается в двух модификациях: БКК1-24 и БКК1-220, что позволяет выбрать оптимальное решение в зависимости от условий эксплуатации и доступного источника питания.

• Питание:
  • БКК1-24: 14…36 В постоянного тока (номинальное 24 В)
  • БКК1-220: 90…264 В переменного тока, 47...63 Гц (номинальное 220 В)
• Потребляемая мощность: не более 1 ВА (БКК1-24), не более 2 ВА (БКК1-220)
• Количество каналов контроля уровня: 4
• Напряжение питания датчиков уровня: не более 10 В переменного тока, частота 1,5...2,5 Гц
• Тип дискретного выхода:
  • БКК1-24: 4 транзисторных двунаправленных ключа
  • БКК1-220: 4 электромагнитных реле с нормально разомкнутым контактом
• Допустимая нагрузка выхода:
  • БКК1-24: 50 мА постоянного тока, 36 В
  • БКК1-220: 2 А переменного тока, 240 В
• Тип корпуса: для установки на DIN-рейку 35 мм (тип Д3)
• Габаритные размеры: 54×95×57 мм
• Степень защиты корпуса: IP20
• Диапазон рабочих температур:
  • БКК1-24: –25...+70 °С
  • БКК1-220: –10...+50 °С
• Относительная влажность воздуха: не более 80 % при температуре до 25 °С без конденсации влаги
• Атмосферное давление: 84...106,7 кПа

БКК1 отличается простотой монтажа и обслуживания, а также высокой надежностью в эксплуатации. Корпус устройства выполнен из прочного материала и предназначен для установки на стандартную DIN-рейку, что облегчает интеграцию в существующие системы автоматизации. Благодаря наличию четырех независимых каналов контроля уровня, блок может использоваться для одновременного мониторинга нескольких точек.

В комплект поставки входят:

• Блок БКК1
• Паспорт и руководство по эксплуатации
• Гарантийный талон

БКК1 — это оптимальное решение для автоматизации процессов, связанных с контролем уровня жидкостей, обеспечивающее стабильную работу и защиту оборудования.
