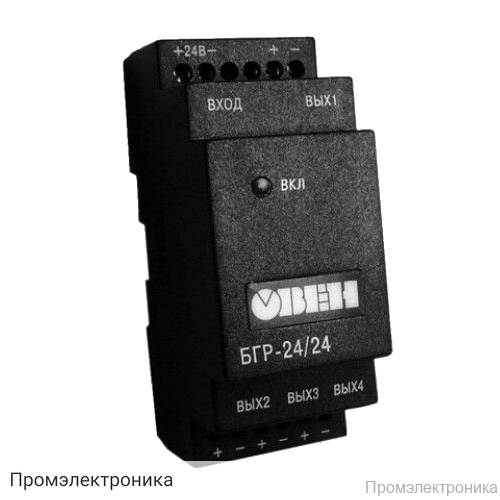

БГР4-24/24 - блок гальванической развязки

Техническое описание блока гальванической развязки БГР4-24/24

БГР4-24/24 — это современный блок гальванической развязки, предназначенный для обеспечения электрической изоляции между входными и выходными цепями в системах автоматизации, управления и мониторинга. Устройство эффективно предотвращает передачу помех и защищает оборудование от возможных повреждений, вызванных разностью потенциалов или наводками в цепях.

Блок гальванической развязки БГР4-24/24 работает с входным напряжением 24 В постоянного тока с допустимым отклонением ±10%. Устройство оснащено двумя или четырьмя независимыми каналами выходного напряжения, что позволяет использовать его в различных схемах и конфигурациях. Каждый канал обеспечивает номинальное выходное напряжение 24 В постоянного тока и способен выдерживать максимальный ток нагрузки до 40 мА.

Корпус блока выполнен в компактном исполнении типа Д2, что облегчает его монтаж даже в ограниченном пространстве. Габаритные размеры устройства составляют 36х90х58 мм, а масса не превышает 0,11 кг. Степень защиты корпуса со стороны лицевой панели — IP20, что гарантирует безопасность эксплуатации в условиях промышленного и лабораторного применения.

Ключевые технические характеристики:

• Входное напряжение: 24 В постоянного тока (±10%)
• Количество каналов выходного напряжения: 2 или 4
• Потребляемая мощность: не более 6 Вт
• Номинальное выходное напряжение канала: 24 В постоянного тока
• Максимальный ток нагрузки на канал: 40 мА
• Максимальная электрическая прочность изоляции между входом и выходом: 1 кВ
• Максимальная электрическая прочность изоляции между выходами: 1 кВ
• Корпус: тип Д2
• Габаритные размеры: 36х90х58 мм
• Степень защиты корпуса: IP20
• Масса: не более 0,11 кг

Блок гальванической развязки БГР4-24/24 поставляется в комплекте с паспортом, руководством по эксплуатации и гарантийным талоном. Гарантийный срок эксплуатации составляет 24 месяца. Устройство идеально подходит для использования в системах промышленной автоматизации, где требуется надежная гальваническая изоляция и защита оборудования.
