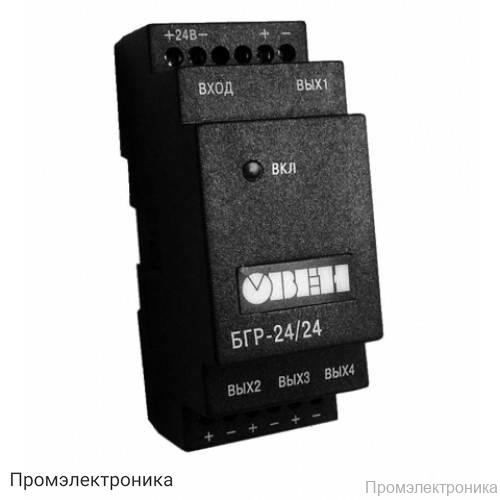

БГР - блок гальванической развязки

Техническое описание блока гальванической развязки БГР

БГР — это современный блок гальванической развязки, предназначенный для обеспечения электрической изоляции между входными и выходными цепями в системах автоматизации, управления и мониторинга. Устройство эффективно предотвращает передачу помех и защищает оборудование от возможных повреждений, вызванных разностью потенциалов или короткими замыканиями.

Блок гальванической развязки БГР применяется в промышленных и бытовых системах, где требуется надежная изоляция и стабильная работа электронных компонентов. Благодаря компактным размерам и удобному корпусу, устройство легко интегрируется в существующие схемы и щиты управления.

Основные характеристики:

• Входное напряжение: 24 В постоянного тока (допустимое отклонение ±10%)
• Количество каналов выходного напряжения: 2 или 4
• Потребляемая мощность: не более Uвх +10% -15%
• Мощность для моделей: БГР2-24/24 — 3 Вт, БГР4-24/24 — 6 Вт
• Номинальное выходное напряжение канала: 24 В постоянного тока
• Максимальный ток нагрузки выходного канала: 40 мА
• Максимальная электрическая прочность изоляции: между входом и выходом — 1 кВ, между выходами — 1 кВ
• Корпус: тип Д2
• Габаритные размеры: 36×90×58 мм
• Степень защиты корпуса: IP20 (со стороны лицевой панели)
• Масса блока: не более 0,11 кг
• Гарантия: 24 месяца

Комплектация:

• Блок гальванической развязки БГР
• Паспорт и руководство по эксплуатации
• Гарантийный талон

БГР отличается высокой надежностью, простотой монтажа и обслуживания. Благодаря прочному корпусу и защите IP20, устройство подходит для эксплуатации в различных условиях. Блок обеспечивает стабильную работу оборудования, минимизируя риски, связанные с электрическими помехами и разностью потенциалов.
