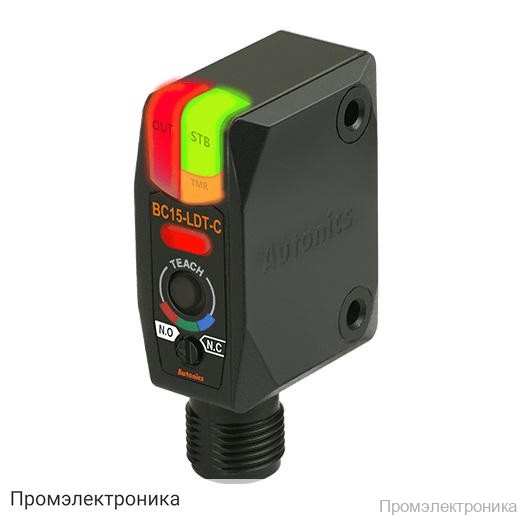

BC15 - датчик цветовых меток

Техническое описание датчика цветовых меток BC15

Датчик цветовых меток BC15 предназначен для высокоточного обнаружения цветных меток на различных материалах в автоматизированных производственных линиях. Благодаря использованию современных технологий и надежных материалов, устройство обеспечивает стабильную работу в сложных промышленных условиях, а также отличается простотой монтажа и настройки.

Датчик выпускается в двух модификациях: BC15-LDT-C с NPN-выходом и BC15-LDT-C-P с PNP-выходом, что позволяет интегрировать его в различные системы автоматизации. Принцип работы основан на использовании конвергентного (сходящегося) луча, что обеспечивает высокую точность и минимальное влияние внешних факторов.

Основные характеристики:

Принцип работы: конвергентный (сходящийся) луч
Расстояние срабатывания: 15 мм
Объекты обнаружения: цветные метки на непрозрачных и полупрозрачных материалах
Источник света: цветные LED (красный, зеленый, синий)
Время срабатывания: 500 мкс
Напряжение питания: 12-24V DC ±10%
Потребляемый ток: не более 30 мА
Регулировка чувствительности: 3 уровня
Режимы работы: только цвет / цвет + яркость
Управляющий выход: NPN или PNP с открытым коллектором (в зависимости от модели)
Функция таймера: присутствует
Способ подключения: разъем М12
Окружающее освещение: не более 3000 лк (лампа накаливания)
Температура эксплуатации: от -10 до +55℃
Температура хранения: от -25 до +75℃
Степень защиты: IP67
Влажность окружающей среды: 35-85% (относительная)
Гистерезис: до 20% от расстояния срабатывания
Размер пятна луча: 1,24×6,7 мм (прямоугольный)
Режимы обнаружения: только цвет (C) / цвет + яркость (C+I)
Внешний вход: поддержка удаленного управления
Материалы корпуса: поликарбонат, чувствительный элемент — акрил, кронштейн — нержавеющая сталь 304, болт — углеродистая сталь
Комплект поставки: кронштейн, два крепёжных болта, регулировочная отвертка
Масса: брутто ~80 г, нетто ~14 г

Датчик BC15 отличается высокой скоростью отклика и надежностью, что делает его оптимальным выбором для задач, связанных с контролем качества, маркировкой и сортировкой продукции. Благодаря степени защиты IP67 устройство устойчиво к воздействию пыли и влаги, а широкий диапазон рабочих температур позволяет использовать его в различных климатических условиях. Простота подключения и наличие регулировки чувствительности обеспечивают удобство интеграции в существующие системы автоматизации.
