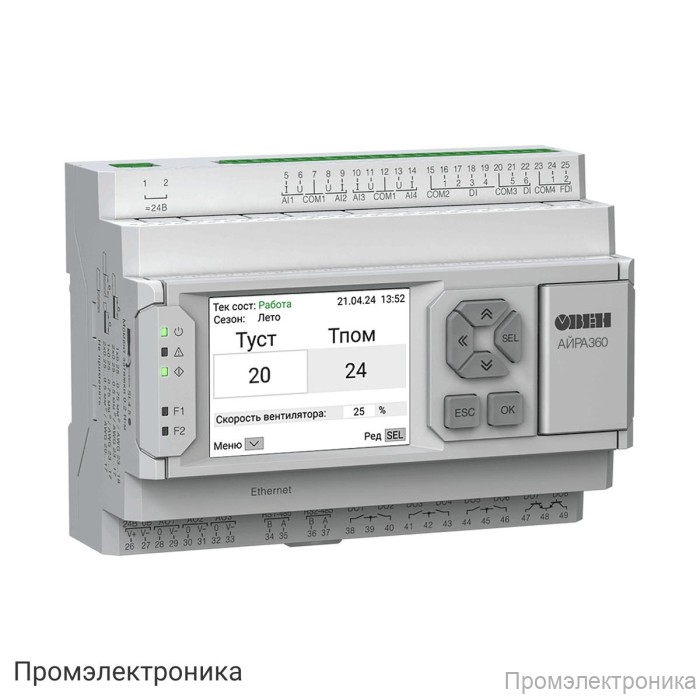

АЙРА360 - конфигурируемый контроллер вентиляции

Техническое описание АЙРА360 — конфигурируемого контроллера вентиляции

АЙРА360 — это современный и многофункциональный контроллер вентиляции, предназначенный для автоматизации и управления системами вентиляции различной сложности. Устройство отличается компактным корпусом шириной 7 DIN, оснащено съемными клеммниками и обеспечивает быструю замену батарейки. Корпус выполнен с классом защиты IP20, что гарантирует надежную работу в промышленных и коммерческих условиях.

Контроллер оснащен графическим IPS LCD дисплеем с диагональю 2,4 дюйма и разрешением 320×240 пикселей, поддерживает отображение 65535 цветов и два языка интерфейса — русский и английский. Для удобства управления предусмотрены 6 механических кнопок, а также 3 сервисных и 2 пользовательских светодиода.

Основные технические характеристики:

• Габаритные размеры: 123×90×57 мм
• Питание: 24 В (переменное ~20…27 В, постоянное =20...36 В)
• Рабочий температурный диапазон: -20…+55 °С
• Средний срок службы: 8 лет
• Минимальное время цикла: 1 мс
• Часы реального времени
• Возможность подключения до 2 модулей расширения ПРМ и до 5 модулей Мх110
• Конфигурирование через OwenConfigurator по microUSB или Ethernet

Входы и выходы:

• 8 дискретных входов DI с групповой гальванической развязкой (по 4 входа), поддержка различных типов датчиков и коммутационных устройств
• 4 аналоговых входа AI для сигналов Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и других
• 8 дискретных выходов DO: релейные (до 5 А, 250 В AC; до 3 А, 30 В DC) с индивидуальной развязкой и транзисторные (до 0,5 А, 40 В DC)
• 3 аналоговых выхода AO (универсальные: 4...20 мА/0...10 В, 12 бит, индивидуальная развязка)

Коммуникационные возможности:

• Ethernet (1 порт, поддержка Modbus TCP, режим Master/Slave)
• RS-485 (2 порта, поддержка Modbus RTU/ASCII, режим Master/Slave)
• Micro USB (1 порт)

АЙРА360 обеспечивает гибкость конфигурирования, высокую скорость обработки сигналов и надежную интеграцию в системы автоматизации вентиляции. Благодаря широкому набору входов и выходов, поддержке различных протоколов и модулей расширения, контроллер подходит для решения задач любой сложности в области вентиляции и климат-контроля.
