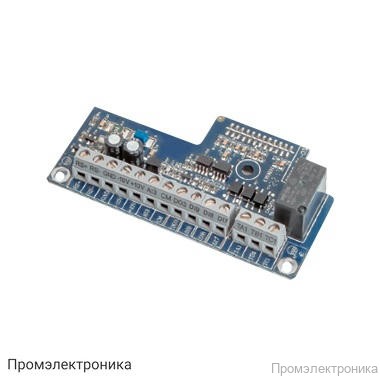

AFD-XPLT.D104 - карта расширения входов/выходов+интерфейс RS485

Техническое описание карты расширения входов/выходов AFD-XPLT.D104 с интерфейсом RS485

AFD-XPLT.D104 — это современная карта расширения, предназначенная для увеличения функциональных возможностей промышленных контроллеров и частотных преобразователей. Устройство обеспечивает расширение числа дискретных и аналоговых входов/выходов, а также интеграцию с промышленными сетями благодаря наличию интерфейса RS-485. Карта идеально подходит для автоматизации технологических процессов, где требуется гибкое управление и обмен данными между оборудованием.

Карта расширения AFD-XPLT.D104 совместима с частотными преобразователями серии AFD-E055.43B и выше, что позволяет легко интегрировать её в существующие системы управления. Благодаря поддержке различных типов входов и выходов, устройство обеспечивает высокую степень адаптивности под задачи пользователя.

Основные характеристики AFD-XPLT.D104:

• Дискретные входы: 2 входа типа NPN (DI7…DI8) для подключения датчиков и кнопок управления.
• Высокоскоростной дискретный вход: 1 вход (DI9), предназначенный для обработки сигналов с высокой частотой переключения.
• Релейный выход: 1 программируемый выход (RO2) с поддержкой до 62 функций, рассчитанный на ток до 2 А при напряжении до 250 В AC.
• Высокоскоростной транзисторный выход: 1 выход (DO3) для управления исполнительными механизмами с высокой скоростью отклика.
• Аналоговый вход: 1 вход (AI3) с поддержкой диапазонов 0/4…20 мА или 0…10 В, что позволяет подключать различные датчики и преобразователи сигналов.
• Интерфейс связи: RS-485 (RS+, RS-), обеспечивающий надежную и быструю передачу данных между устройствами в промышленной сети.
• Источник питания: 1 канал с диапазоном ±10 VDC (выводы -10V, +10М, GND) для стабильной работы устройства.
• Совместимость: поддержка работы с частотными преобразователями AFD-E055.43B и выше.

Использование карты расширения AFD-XPLT.D104 позволяет значительно повысить гибкость и масштабируемость систем автоматизации, обеспечивая дополнительные возможности для подключения и управления различными устройствами. Благодаря наличию интерфейса RS-485, карта легко интегрируется в существующие промышленные сети, обеспечивая надежную и быструю передачу данных. Программируемый релейный выход и поддержка высокоскоростных сигналов делают данное решение оптимальным выбором для сложных задач автоматизации.
