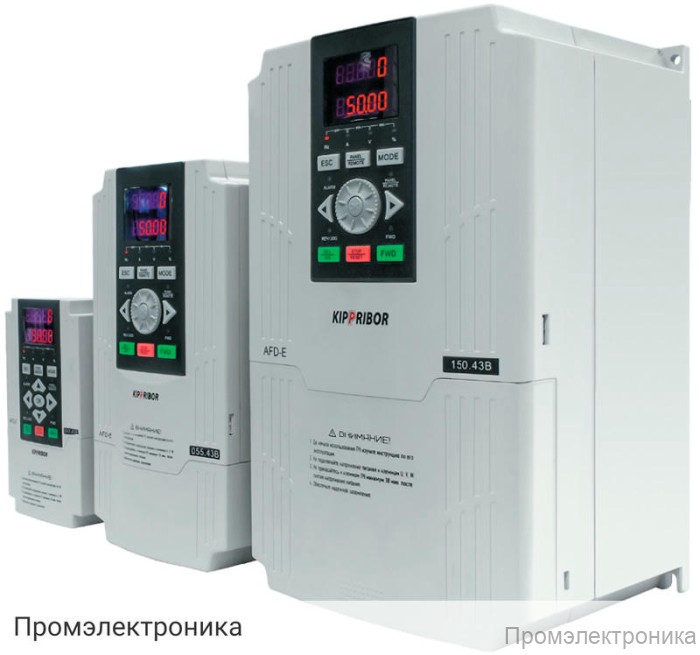

AFD-E - универсальный векторный преобразователь частоты

Техническое описание универсального векторного преобразователя частоты AFD-E

AFD-E — это современный универсальный преобразователь частоты, предназначенный для управления асинхронными электродвигателями в промышленности и автоматизации. Устройство обеспечивает высокую точность регулирования скорости и момента, а также широкий диапазон настроек для различных задач.

Основные электрические параметры:

Входное напряжение: 3 фазы, 380 В (диапазон 330…440 В AC)
Диапазон выходного напряжения: 0…500 В AC
Диапазон выходной частоты: 0…300 Гц
Диапазон несущей частоты: 1,5…12,5 Гц

Варианты исполнения: AFD-E выпускается в модификациях с номинальной мощностью подключаемого двигателя от 1,1 до 315 кВт, что позволяет подобрать оптимальное решение для любых задач — от легких до тяжелых промышленных применений.

Входы и выходы:

Дискретные входы: 5 или 6 программируемых входов (до 98 функций), поддержка «сухого контакта» и датчиков NPN
Дискретные выходы: 1 релейный (до 62 функций, 2 А/250 В AC), 2 транзисторных (до 62 функций, 50 мА/24 В DC)
Аналоговые входы: 0…10 В и 0/4…20 мА
Аналоговые выходы: до 2 программируемых (0…10 В, 0/4…20 мА)

Режимы управления:

VC-режим — векторное управление по замкнутому контуру
SVC-режим — векторное управление по разомкнутому контуру
U/f-режим — скалярное управление

Преимущества и функции:

Высокий стартовый момент: до 200% при нулевой скорости
Глубина регулирования: до 1:1000
Точность контроля скорости: до ±0,02%
Перегрузочная способность: до 180% на короткое время
Встроенный ПЛК и ПИД-регулятор
Поддержка до 15 мульти-скоростей
Возможность подключения по RS-485 (опция)
Виртуальные входы/выходы для гибкой настройки схем управления
Функции защиты: от перегрузки, перегрева, пропадания фазы, перекоса фаз, пониженного напряжения и др.

Условия эксплуатации:

Температура: от -10 до +40 °C
Влажность: до 90% без конденсата
Степень защиты: IP20
Установка: в сухих, отапливаемых помещениях, без воздействия прямых солнечных лучей и агрессивных сред

Преобразователь частоты AFD-E — это надежное и гибкое решение для автоматизации и управления электроприводами, обеспечивающее высокую производительность, безопасность и простоту интеграции в различные системы.
