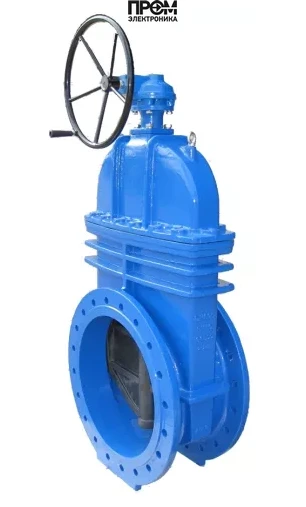

Задвижка 30ч39р (аналог МЗВ), Ду1200, Ру10 с редуктором — арт. 103103323

Задвижка чугунная 30ч39р с обрезиненным клином и невыдвижным шпинделем предназначена для полного перекрытия рабочей среды в трубопроводах при транспортировке холодной и горячей воды и пара. Запирающий элемент перемещается перпендикулярно направлению потока, что обеспечивает надежное запирание потока при эксплуатации в стационарных системах.

Ключевые характеристики

• Тип: задвижка клиновая, модель 30ч39р (аналог МЗВ)
• Условный диаметр: Ду1200
• Условное давление: 1,6 МПа
• Рабочая температура: от 5 до 150 °C
• Клин: обрезиненный (резиновое уплотнение на запирающем элементе)
• Шпиндель: невыдвижной
• Управление: ручное с редуктором (маховик + редуктор для упрощения усилия)
• Присоединение: фланцевое
• Материал корпуса: чугун
• Покрытие: эпоксидная краска для повышения коррозионной стойкости

Конструкция и эксплуатация

Корпус из чугуна в сочетании с обрезиненным клином обеспечивает плотное и долговечное запирание при температурном режиме до 150 °C. Невыдвижной шпиндель снижает риск повреждения выступающих частей при монтаже в ограниченных пространствах. Редуктор облегчает операцию запирания/отпирания для крупного Ду1200, обеспечивая плавное и надежное перемещение клина.

Монтаж и документация

Задвижка монтируется фланцевым соединением по стандартным фланцевым интерфейсам. Поставка включает технический паспорт, руководство по эксплуатации и комплект необходимых документов для ввода в эксплуатацию и аттестации.

Область применения

Рекомендуется для сетей горячего и холодного водоснабжения, паропроводов и технологических линий, где требуется надежное полное перекрытие потока и долговечность при средних давлениях до 1,6 МПа.
