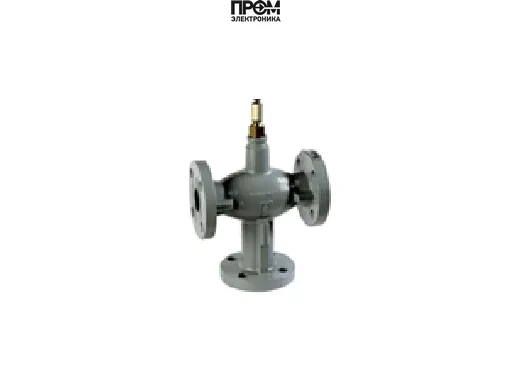

3‑ходовой линейный фланцевый клапан DN 15 PN16, Kvs 2.5, ход 20 мм — V5329A1004

Артикул: V5329A1004. Трёхходовой линейный фланцевый клапан предназначен для точного регулирования и перенаправления потоков в системах охлаждения, вентиляции, холодного и горячего водоснабжения, а также отопления. Исполнение DN 15 и фланцевое присоединение с классом давления PN16 обеспечивает надёжную интеграцию в магистрали малого диаметра.

Ключевые характеристики

• Тип: трёхходовой линейный клапан
• Номинальный диаметр: DN 15
• Класс давления: PN16
• Kvs (коэффициент пропускной способности): 2.5
• Ход штока: 20 мм
• Соединение: фланцевое
• Материал корпуса: чугун (выполнен по промышленным стандартам)
• Область применения: системы охлаждения, вентиляции, ХВС, ГВС, отопление

Конструкция и функциональность

Конструкция клапана обеспечивает линейное регулирование расхода и возможность трёхпозиционного перераспределения рабочего носителя. Фланцевые соединения дают герметичное присоединение и упрощают демонтаж при сервисе. Ход 20 мм и Kvs 2.5 обеспечивают предсказуемую характеристику пропускной способности при типичных скоростях протока в инженерных системах.

Преимущества при применении

• Точная модуляция расхода и стабильность параметров при изменении нагрузки
• Фланцевое исполнение для надёжного монтажа в технологических магистралях
• Оптимальный Kvs для систем малого сечения (DN 15): баланс между пропускной способностью и управляемостью
• Подходит для рабочих сред холодного и горячего водоснабжения, теплоносителей систем отопления и контурах охлаждения

Рекомендации по эксплуатации

Перед установкой убедиться в соответствии DN и PN магистрали. При монтаже соблюдать требования по уплотнениям фланцев и обеспечить доступ для обслуживания. Для электро- или пневмопривода подобрать исполнительный механизм с совместимыми параметрами хода и момента.
