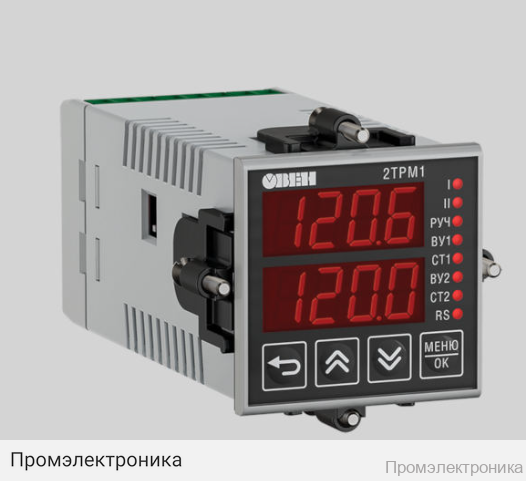

2ТРМ1-Щ5.У2.ТР.RS - обновленный погодозависимый двухканальный регулятор с RS-485

Техническое описание 2ТРМ1-Щ5.У2.ТР.RS

2ТРМ1-Щ5.У2.ТР.RS — это обновленный погодозависимый двухканальный регулятор, предназначенный для автоматизации технологических процессов с возможностью регулирования по двум независимым каналам. Устройство оснащено современным интерфейсом RS-485 для интеграции в системы диспетчеризации и удаленного управления, что обеспечивает высокую гибкость и расширяет возможности применения в промышленности и инженерных системах.

Корпус регулятора выполнен во врезном исполнении для монтажа в щит, тип корпуса — Щ5-щитовой с габаритами 48х48х102 мм и степенью защиты IP54 со стороны передней панели, что гарантирует надежную работу в условиях повышенной влажности и запыленности.

Основные технические характеристики:

• Два универсальных измерительных входа (тип У2), поддерживающих широкий спектр датчиков: термопреобразователи сопротивления (Pt, Cu, Ni), термопары (K, J, S, R, B, N, T, E, L, A1, A2, A3), пирометры, а также унифицированные токовые и напряженческие сигналы.
• Два независимых канала регулирования с двухпозиционным алгоритмом управления.
• Время опроса входа — не более 1 секунды, что обеспечивает высокую скорость реакции системы.
• Предел основной приведенной погрешности измерения: ±0,5% для термопар с компенсацией холодного спая, ±0,25% для остальных датчиков.
• Выходные устройства:
  • 1-й выход — транзисторный (4…6 В, 25 мА) для управления твердотельным реле;
  • 2-й выход — электромагнитное реле (8 А, 220 В).
• Питание: переменное напряжение ~90…264 В (номинальное 230 В) или постоянное =21...120 В (номинальное 24 В), частота 50/60 Гц.
• Потребляемая мощность — не более 10 ВА.
• Встроенный источник питания для датчиков: 24 ± 2,4 В, максимальный ток 50 мА.
• Рабочий диапазон температур: –40...+50 °С, относительная влажность до 85% (без конденсации), атмосферное давление 84...106,7 кПа.
• Гарантия — 24 месяца.

Регулятор 2ТРМ1-Щ5.У2.ТР.RS идеально подходит для автоматизации отопительных, вентиляционных, технологических и других инженерных систем, где требуется надежное и точное управление температурой или другими физическими параметрами. Благодаря наличию интерфейса RS-485 устройство легко интегрируется в современные системы диспетчеризации и управления, обеспечивая эффективный контроль и мониторинг процессов.
