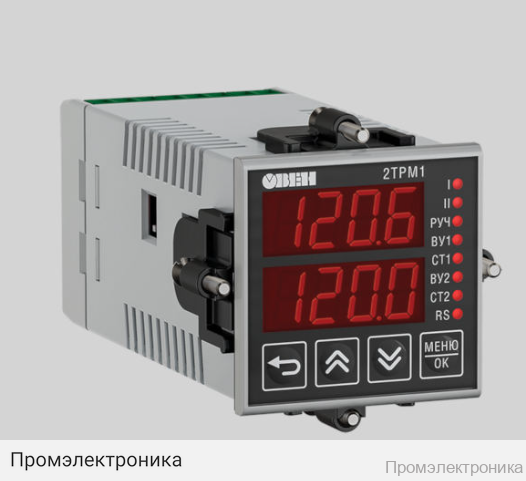

2ТРМ1-Щ5.У2.РР.RS - обновленный погодозависимый двухканальный регулятор с RS-485

Техническое описание 2ТРМ1-Щ5.У2.РР.RS

2ТРМ1-Щ5.У2.РР.RS — это обновленный погодозависимый двухканальный регулятор, оснащённый интерфейсом RS-485 для интеграции в современные системы автоматизации. Прибор предназначен для управления и контроля технологических процессов с возможностью работы с различными типами датчиков и сигналов, что обеспечивает его универсальность и широкую область применения.

Данный регулятор поддерживает питание как от переменного, так и от постоянного тока, что делает его удобным для использования в различных условиях эксплуатации. Корпус выполнен в щитовом исполнении Щ5 с габаритами 48×48×103 мм и степенью защиты IP54 со стороны передней панели, что гарантирует надежную защиту от пыли и влаги.

• Питание: ~90…264 В (номинальное 230 В) переменного тока или =21...120 В (номинальное 24 В) постоянного тока, частота 50/60 Гц.
• Потребляемая мощность: не более 10 ВА.
• Встроенный источник питания: 24 ± 2,4 В, максимальный ток 50 мА.
• Универсальные входы: 2 канала, поддержка различных типов датчиков (термопреобразователи сопротивления, термопары, пирометры, унифицированные токовые и напряженческие сигналы).
• Время опроса входа: не более 1 секунды.
• Погрешность измерения: ±0,5 % для термоэлектрических преобразователей с компенсацией холодного спая, ±0,25 % для остальных датчиков.
• Выходные устройства: 2 канала, типы выходов: Р, К, С, Т, И, У.
• Диапазон рабочих температур: –40...+50 °С.
• Атмосферное давление: 84...106,7 кПа.
• Относительная влажность: не более 85 % при +35 °С и ниже без конденсации влаги.

Регулятор 2ТРМ1-Щ5.У2.РР.RS обеспечивает высокую точность измерения и управления благодаря поддержке широкого спектра датчиков:

• Термопреобразователи сопротивления (Pt, Cu, Ni) с диапазоном измерения от –200 до +850 °С.
• Термоэлектрические преобразователи (термопары типов L, J, N, K, S, R, B, A-1, A-2, A-3, T, E) с диапазоном до +2500 °С.
• Пирометры (РК-15, РК-20, РС-20, РС-25) для высокотемпературных измерений.
• Унифицированные сигналы: токовые (0–5 мА, 0–20 мА, 4–20 мА) и напряженческие (–50…+50 мВ, 0–1 В).

В комплект поставки входят:

• Прибор 2ТРМ1-Щ5.У2.РР.RS
• Уплотнительная прокладка (для корпусов Щ1, Щ2, Щ5, Н)
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Комплект крепежных элементов (для соответствующих корпусов)

Благодаря наличию интерфейса RS-485, прибор легко интегрируется в системы диспетчеризации и автоматизации, обеспечивая надежную передачу данных и дистанционное управление. 2ТРМ1-Щ5.У2.РР.RS — это современное решение для точного и эффективного управления технологическими процессами в промышленности и коммунальном хозяйстве.
