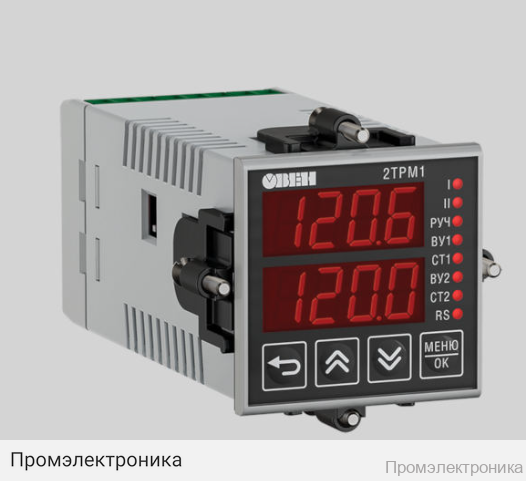

2ТРМ1-Щ5.У2.КУ - обновленный погодозависимый двухканальный регулятор

Техническое описание 2ТРМ1-Щ5.У2.КУ

2ТРМ1-Щ5.У2.КУ — это обновленный погодозависимый двухканальный регулятор, предназначенный для автоматизации технологических процессов с возможностью двухпозиционного регулирования. Устройство выполнено в компактном щитовом корпусе типа Щ5 с габаритами 48×48×102 мм и степенью защиты IP54 со стороны передней панели, что обеспечивает надежную работу в промышленных условиях.

Регулятор оснащен двумя универсальными измерительными входами (тип У2), поддерживающими широкий спектр датчиков:

• термопреобразователи сопротивления (ТСМ, ТСП, ТСН, Cu, Pt, Ni) с диапазоном измерения от –200 до +850 °С;
• термоэлектрические преобразователи (термопары типов L, J, N, K, S, R, B, A-1, A-2, A-3, T, E) с диапазоном до +2500 °С;
• пирометры (РК-15, РК-20, РС-20, РС-25);
• унифицированные сигналы тока (0–5 мА, 0–20 мА, 4–20 мА);
• унифицированные сигналы напряжения (–50…+50 мВ, 0–1 В).

Основные технические характеристики:

• Питание: ~90…264 В переменного тока (номинальное 230 В) или =21...120 В постоянного тока (номинальное 24 В);
• Потребляемая мощность: не более 10 ВА;
• Частота питающего напряжения: 50/60 Гц;
• Время опроса входа: не более 1 секунды;
• Погрешность измерения: ±0,5 % для термопар с компенсацией холодного спая, ±0,25 % для остальных датчиков;
• Максимальный ток встроенного источника питания: 50 мА (24 ± 2,4 В);
• Количество выходных устройств: 2;
• Тип выхода 1: транзисторная оптопара n-p-n-типа 400 мА 60 В;
• Тип выхода 2: цифроаналоговый преобразователь «параметр – напряжение 0…10 В»;
• Возможность регулирования: двухпозиционное;
• Интерфейс: без интерфейса RS-485;
• Гарантия: 24 месяца.

Устройство предназначено для эксплуатации при температуре окружающего воздуха от –40 до +50 °С, относительной влажности до 85 % (без конденсации влаги) и атмосферном давлении 84...106,7 кПа. Благодаря универсальности входов и широкому диапазону поддерживаемых датчиков, 2ТРМ1-Щ5.У2.КУ подходит для различных задач автоматизации и контроля технологических процессов в промышленности и энергетике.
