2ТРМ1-Щ5.У2.ИИ - обновленный погодозависимый двухканальный регулятор

Техническое описание 2ТРМ1-Щ5.У2.ИИ

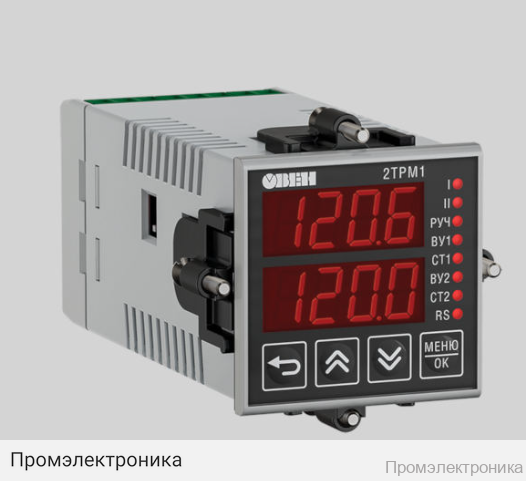

2ТРМ1-Щ5.У2.ИИ — это обновленный погодозависимый двухканальный регулятор, предназначенный для автоматизации технологических процессов с возможностью двухпозиционного регулирования. Устройство выполнено в компактном щитовом корпусе типа Щ5 (размеры 48×48×102 мм, степень защиты IP54 со стороны передней панели), что обеспечивает удобство монтажа в распределительные щиты и надежную защиту от пыли и влаги.

Регулятор оснащен двумя универсальными измерительными входами (тип У2), что позволяет подключать широкий спектр датчиков температуры и унифицированных сигналов. Благодаря этому 2ТРМ1-Щ5.У2.ИИ может использоваться в различных системах автоматизации, где требуется точное поддержание параметров среды.

Основные характеристики:

• Питание переменного тока: ~90…264 В (номинальное 230 В)
• Питание постоянного тока: =21...120 В (номинальное 24 В)
• Частота питающего напряжения: 50, 60 Гц
• Потребляемая мощность: не более 10 ВА
• Встроенный источник питания преобразователей: 24 ± 2,4 В, ток до 50 мА
• Количество универсальных входов: 2
• Время опроса входа: не более 1 секунды
• Погрешность измерения:
  • ±0,5 % для термоэлектрических преобразователей с компенсацией холодного спая
  • ±0,25 % для остальных датчиков
• Количество выходных устройств: 2
• Типы выходных устройств: И — цифроаналоговый преобразователь (ток 4…20 мА)
• Двухпозиционное регулирование
• Отсутствие интерфейса RS-485
• Диапазон рабочих температур: –40...+50 °С
• Атмосферное давление: 84...106,7 кПа
• Относительная влажность: до 85 % при +35 °С без конденсации влаги

Поддерживаемые типы датчиков:

• Термопреобразователи сопротивления (Pt100, Pt500, Pt1000, Cu50, Cu100 и др.)
• Термоэлектрические преобразователи (термопары типов K, J, N, S, R, B, A-1, A-2, A-3, T, E, L и др.)
• Пирометры (РК-15, РК-20, РС-20, РС-25)
• Унифицированные сигналы: токовые (0–5 мА, 0–20 мА, 4–20 мА) и напряженческие (–50…+50 мВ, 0–1 В)

Благодаря высокой точности измерения, широкому диапазону поддерживаемых датчиков и надежной конструкции, 2ТРМ1-Щ5.У2.ИИ идеально подходит для использования в системах отопления, вентиляции, технологических установках и других объектах промышленной автоматизации. Гарантия на изделие составляет 24 месяца.
