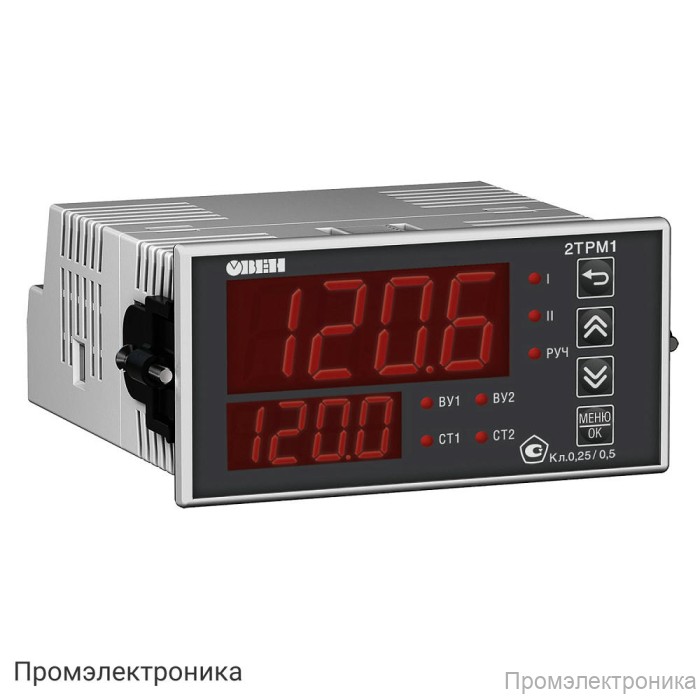

2ТРМ1-Щ2.У2.КС.RS - обновленный погодозависимый двухканальный регулятор с RS-485

Техническое описание 2ТРМ1-Щ2.У2.КС.RS

2ТРМ1-Щ2.У2.КС.RS — это обновленный погодозависимый двухканальный регулятор, предназначенный для автоматизации технологических процессов с возможностью дистанционного управления и мониторинга по интерфейсу RS-485. Устройство выполнено во врезном щитовом корпусе типоразмера Щ2 (96×48×100 мм, степень защиты IP54 по передней панели), что обеспечивает удобство монтажа и надежную защиту от внешних воздействий.

Регулятор оснащен двумя универсальными измерительными входами (тип У2), поддерживающими широкий спектр датчиков и сигналов, включая термопреобразователи сопротивления, термопары, пирометры, а также унифицированные токовые и напряженческие сигналы. Это позволяет использовать прибор в различных отраслях промышленности для контроля и управления температурой, давлением и другими параметрами.

Основные технические характеристики:

• Питание: переменное напряжение ~90…264 В (номинальное 230 В), постоянное напряжение =21...120 В (номинальное 24 В), частота 50/60 Гц
• Потребляемая мощность: не более 10 ВА
• Встроенный источник питания для преобразователей: 24 ± 2,4 В, максимальный ток 50 мА
• Количество каналов: 2
• Тип регулирования: двухпозиционное
• Время опроса входа: не более 1 секунды
• Погрешность измерения: для термопар с компенсацией холодного спая ±0,5 %, для остальных датчиков ±0,25 %
• Выходные устройства: 2 (К — транзисторная оптопара n-p-n-типа 400 мА 60 В, С — симисторная оптопара 50 мА 250 В)
• Интерфейс связи: RS-485 (протокол Modbus RTU)
• Диапазон рабочих температур: –40...+50 °С
• Относительная влажность: до 85 % при +35 °С без конденсации влаги
• Атмосферное давление: 84...106,7 кПа

Поддерживаемые типы датчиков:

• Термопреобразователи сопротивления (Pt100, Pt500, Pt1000, Cu50, Cu100, Cu500, Ni100, Ni500, Ni1000 и др.)
• Термоэлектрические преобразователи (термопары типов L, J, N, K, S, R, B, A-1, A-2, A-3, T, E и др.)
• Пирометры (РК-15, РК-20, РС-20, РС-25)
• Унифицированные сигналы: токовые (0–5 мА, 0–20 мА, 4–20 мА) и напряженческие (–50…+50 мВ, 0–1 В)

Благодаря наличию интерфейса RS-485 регулятор легко интегрируется в системы диспетчеризации и автоматизации, обеспечивая надежную передачу данных и возможность централизованного управления. Высокая точность измерений, широкий диапазон поддерживаемых датчиков и универсальность применения делают 2ТРМ1-Щ2.У2.КС.RS оптимальным выбором для современных промышленных объектов.
