2ТРМ1-Щ2.У.КК - измеритель-регулятор двухканальный

Техническое описание 2ТРМ1-Щ2.У.КК

2ТРМ1-Щ2.У.КК — это современный двухканальный измеритель-регулятор, предназначенный для точного контроля и управления технологическими процессами в промышленности. Устройство обеспечивает высокую надежность измерений, широкий диапазон поддерживаемых датчиков и универсальность применения в различных условиях эксплуатации.

Основные особенности:

Два независимых универсальных входа для подключения различных типов датчиков температуры и сигналов тока/напряжения.
Высокая точность измерения: для термоэлектрических преобразователей — ±0,5 %, для других датчиков — ±0,25 %.
Быстрое время опроса входов: не более 0,8 с для термопреобразователей сопротивления и не более 0,4 с для других датчиков.
Два выходных устройства на транзисторных оптопарах n–p–n типа с максимальным током до 400 мА при 60 В постоянного тока.
Встроенный источник питания для нормирующих преобразователей с напряжением 24 ± 2,4 В и максимальным током 80 мА.

Поддерживаемые типы датчиков:

Термопреобразователи сопротивления: ТСМ (Cu50, Cu100, Cu500, Cu1000), ТСП (Pt50, Pt100, Pt500, Pt1000), ТСН (100Н, 500Н, 1000Н) и их модификации.
Термоэлектрические преобразователи: ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S, R), ТПР (B), ТВР (A-1, A-2, A-3), ТМК (T).
Сигналы тока: 0…5 мА, 0…20 мА, 4…20 мА.
Сигналы напряжения: –50…+50 мВ, 0…1 В.
Диапазоны измерения температуры: от –240 до +2500 °С в зависимости от типа датчика.

Электропитание и энергопотребление:

Питание от сети переменного тока с напряжением 90…245 В и частотой 47...63 Гц.
Потребляемая мощность — не более 7 ВА.

Конструктивные особенности:

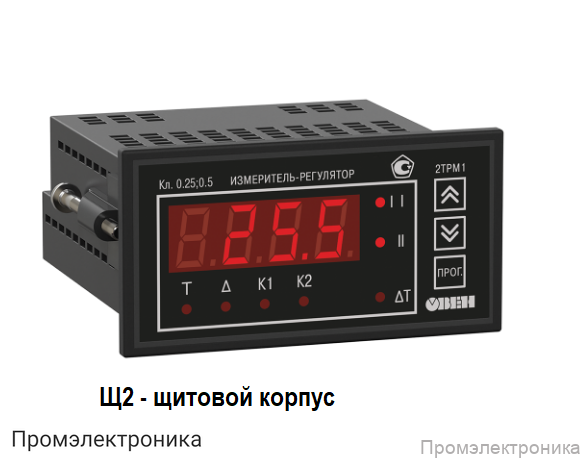

Корпус щитового исполнения (Щ2) с габаритными размерами 96х48х100 мм.
Степень защиты корпуса — IP54 со стороны передней панели, что обеспечивает защиту от пыли и влаги.

Условия эксплуатации:

Рабочая температура окружающего воздуха: –20...+50 °С.
Атмосферное давление: 84...106,7 кПа.
Относительная влажность воздуха: 30...80 % при температуре до +35 °С без конденсации влаги.

Комплектация:

Измеритель-регулятор двухканальный 2ТРМ1-Щ2.У.КК
Паспорт
Руководство по эксплуатации
Крепежные элементы

2ТРМ1-Щ2.У.КК — это надежное решение для автоматизации и контроля технологических процессов, обеспечивающее точность, универсальность и простоту интеграции в существующие системы управления.
