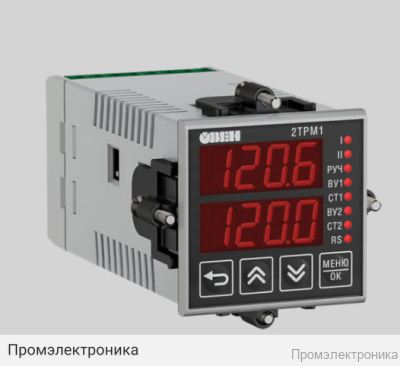

2ТРМ1-Щ1.У2.УУ - обновленный погодозависимый двухканальный регулятор

Техническое описание 2ТРМ1-Щ1.У2.УУ

2ТРМ1-Щ1.У2.УУ — это обновленный погодозависимый двухканальный регулятор, предназначенный для автоматизации технологических процессов с возможностью двухпозиционного регулирования. Устройство выполнено в корпусе типа Щ1 (щитовой), что обеспечивает удобство монтажа в распределительные щиты и надежную защиту от внешних воздействий по стандарту IP54 (со стороны передней панели).

Данный регулятор оснащен двумя универсальными измерительными входами типа У2, что позволяет подключать широкий спектр датчиков температуры и унифицированных сигналов. Благодаря этому 2ТРМ1-Щ1.У2.УУ может использоваться в различных системах автоматизации, где требуется точное и надежное управление параметрами среды.

Основные технические характеристики:

• Количество каналов: 2
• Тип регулирования: двухпозиционное
• Тип корпуса: Щ1-щитовой, размеры 96×96×53 мм
• Степень защиты: IP54 (передняя панель)
• Питание: переменный ток ~90…264 В (номинальное 230 В), постоянный ток =21...120 В (номинальное 24 В)
• Потребляемая мощность: не более 10 ВА
• Частота питающего напряжения: 50, 60 Гц
• Встроенный источник питания преобразователей: 24 ± 2,4 В, максимальный ток 50 мА
• Время опроса входа: не более 1 секунды
• Погрешность измерения: для термоэлектрических преобразователей с компенсацией холодного спая — ±0,5 %, для остальных датчиков — ±0,25 %
• Выходные устройства: 2 выхода типа У (цифроаналоговый преобразователь «параметр - напряжение 0…10 В»)
• Интерфейс: без интерфейса RS-485
• Гарантия: 24 месяца

Поддерживаемые типы датчиков и сигналов:

• Термопреобразователи сопротивления (Pt, Cu, Ni) с диапазоном измерения от –200 до +850 °С
• Термоэлектрические преобразователи (термопары типов L, J, N, K, S, R, B, A-1, A-2, A-3, T, E) с диапазоном измерения до +2500 °С
• Пирометры (РК-15, РК-20, РС-20, РС-25)
• Унифицированные сигналы: ток 0…5 мА, 0…20 мА, 4…20 мА; напряжение –50…+50 мВ, 0…1 В

Условия эксплуатации:

• Температура окружающего воздуха: –40...+50 °С
• Атмосферное давление: 84...106,7 кПа
• Относительная влажность воздуха: не более 85 % при +35 °С и ниже без конденсации влаги

2ТРМ1-Щ1.У2.УУ — это надежное решение для автоматизации и контроля технологических процессов, обеспечивающее высокую точность измерений, широкий выбор поддерживаемых датчиков и простоту интеграции в существующие системы управления.
