2ТРМ1-Н.У2.РР - погодозависимый двухканальный регулятор

Техническое описание 2ТРМ1-Н.У2.РР

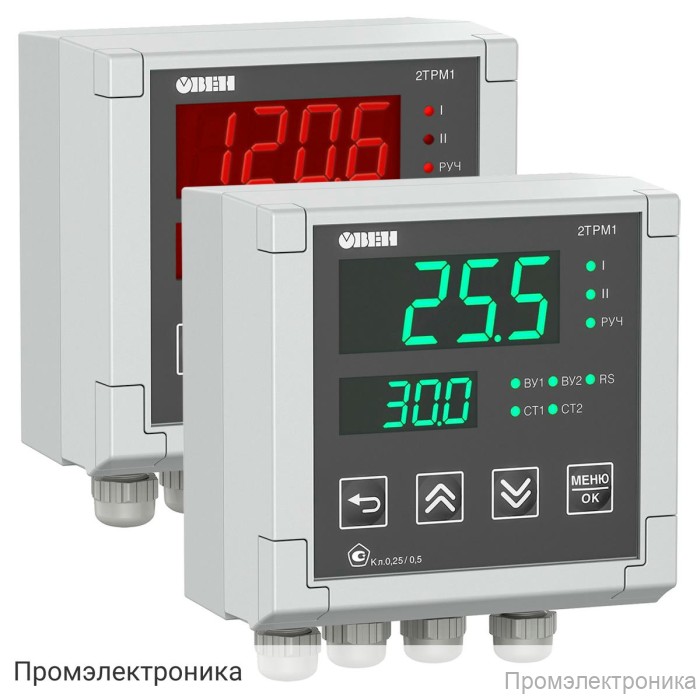

2ТРМ1-Н.У2.РР — это погодозависимый двухканальный регулятор, предназначенный для автоматизации систем отопления, вентиляции и других технологических процессов, требующих точного поддержания температурных и других параметров. Прибор обеспечивает двухпозиционное регулирование по двум независимым каналам, что позволяет эффективно управлять двумя объектами одновременно.

Корпус устройства выполнен в накладном исполнении для монтажа на стену, что облегчает установку и обслуживание. Прибор рассчитан на эксплуатацию в широком диапазоне температур окружающей среды — от –40 до +50 °С, при относительной влажности воздуха до 85% (без конденсации влаги) и атмосферном давлении 84...106,7 кПа.

Основные технические характеристики:

• Питание переменным током: ~90…264 В (номинальное 230 В), частота 50/60 Гц
• Питание постоянным током: =21...120 В (номинальное 24 В)
• Потребляемая мощность: не более 10 ВА
• Встроенный источник питания для нормирующих преобразователей: 24 ± 2,4 В (только для исполнения без RS-485), максимальный ток — 50 мА
• Количество универсальных входов: 2
• Время опроса входа: не более 1 секунды
• Предел основной приведённой погрешности измерения:
  • ±0,5% — для термоэлектрических преобразователей с компенсацией холодного спая
  • ±0,25% — для остальных видов датчиков
• Количество выходных устройств: 2 (электромагнитные реле)
• Максимальный ток реле: до 8 А при 250 В переменного тока (cos φ > 0,4), до 3 А при 30 В постоянного тока

Поддерживаемые типы датчиков и сигналов:

• Термопреобразователи сопротивления (ТСМ, ТСП, ТСН) — диапазон измерений от –200 до +850 °С
• Термоэлектрические преобразователи (термопары типов L, J, N, K, S, R, B, A-1, A-2, A-3, T, E) — диапазон измерений от –200 до +2500 °С
• Пирометры (РК-15, РК-20, РС-20, РС-25) — диапазон измерений от +400 до +2500 °С
• Унифицированные сигналы: токовые (0–5 мА, 0–20 мА, 4–20 мА) и напряженческие (–50…+50 мВ, 0–1 В)

Комплектация:

• Регулятор 2ТРМ1-Н.У2.РР
• Паспорт и гарантийный талон
• Руководство по эксплуатации

Благодаря универсальным входам и поддержке широкого спектра датчиков, прибор может быть интегрирован в различные системы автоматизации. Надёжность и точность работы подтверждены испытаниями в независимой аккредитованной лаборатории (протокол 28/23).
