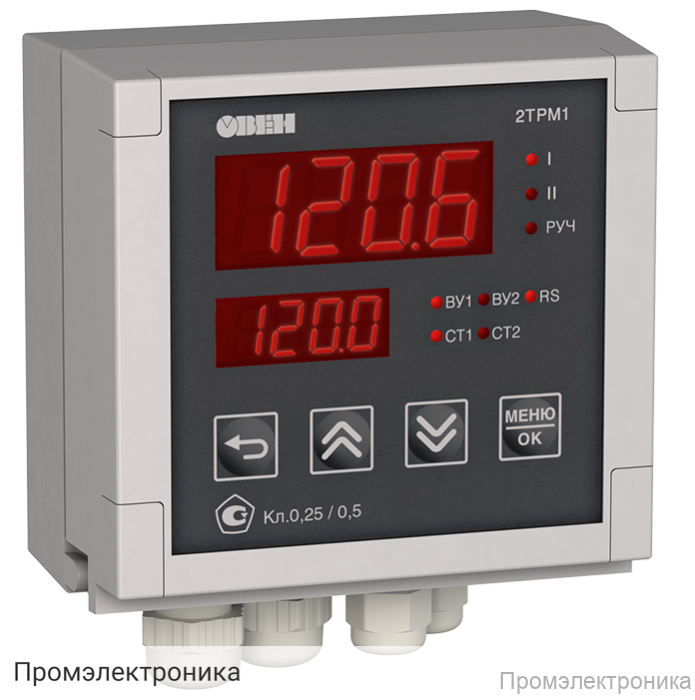

2ТРМ1-Н.У2.КС - обновленный погодозависимый двухканальный регулятор

Техническое описание 2ТРМ1-Н.У2.КС

2ТРМ1-Н.У2.КС — это обновленный погодозависимый двухканальный регулятор, предназначенный для автоматизации систем отопления, вентиляции и других технологических процессов, требующих точного поддержания температурных и других параметров. Устройство отличается высокой надежностью, универсальностью и простотой монтажа, что делает его оптимальным выбором для промышленных и коммерческих объектов.

Корпус выполнен в настенном исполнении (тип Н), что обеспечивает удобство установки на стену. Габариты корпуса составляют 129×110×69 мм, степень защиты — IP66, что гарантирует защиту от пыли и влаги, позволяя использовать регулятор в сложных условиях эксплуатации.

Основные особенности:

• Два независимых канала регулирования с двухпозиционным управлением.
• Универсальные измерительные входы (тип У2), поддерживающие широкий спектр датчиков температуры и унифицированных сигналов.
• Высокая точность измерения: погрешность для термоэлектрических преобразователей — ±0,5 %, для остальных датчиков — ±0,25 %.
• Быстрое время опроса входа — не более 1 секунды.
• Возможность работы с различными типами выходных устройств: транзисторная оптопара n-p-n-типа (400 мА, 60 В) и симисторная оптопара (50 мА, 250 В).
• Отсутствие интерфейса RS-485, что упрощает интеграцию в автономные системы.

Электропитание и условия эксплуатации:

• Питание переменного тока: ~90…264 В (номинальное 230 В).
• Питание постоянного тока: =21...120 В (номинальное 24 В).
• Частота питающего напряжения: 50/60 Гц.
• Потребляемая мощность — не более 10 ВА.
• Рабочий диапазон температур: –40...+50 °С.
• Относительная влажность воздуха — до 85 % при +35 °С без конденсации влаги.
• Атмосферное давление: 84...106,7 кПа.

Поддерживаемые типы датчиков:

• Термопреобразователи сопротивления (Pt, Cu, Ni) с диапазоном измерения от –200 до +850 °С.
• Термоэлектрические преобразователи (термопары типов L, J, N, K, S, R, B, A-1, A-2, A-3, T, E) с диапазоном измерения до +2500 °С.
• Пирометры (РК-15, РК-20, РС-20, РС-25).
• Унифицированные сигналы: токовые (0–5 мА, 0–20 мА, 4–20 мА) и напряженческие (–50…+50 мВ, 0–1 В).

Благодаря широкому диапазону поддерживаемых датчиков и надежной конструкции, 2ТРМ1-Н.У2.КС обеспечивает эффективное и стабильное управление технологическими процессами в различных отраслях промышленности и ЖКХ.
