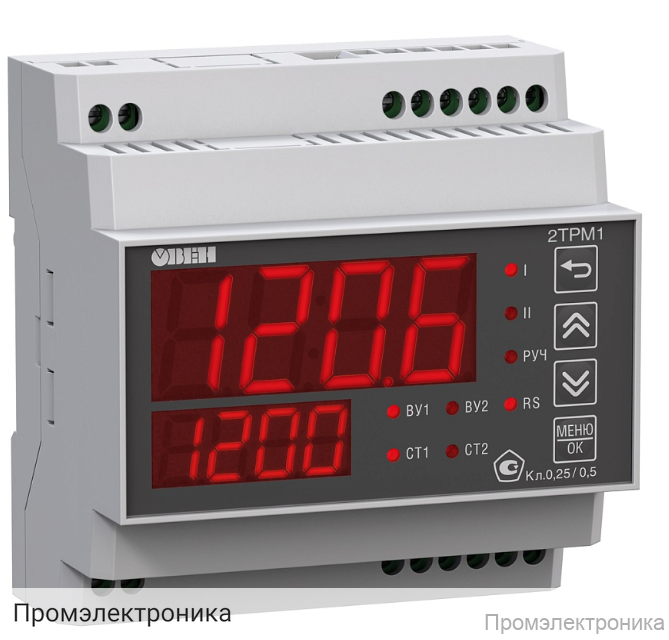

2ТРМ1-Д.У2.ТИ - обновленный погодозависимый двухканальный регулятор

Техническое описание 2ТРМ1-Д.У2.ТИ

2ТРМ1-Д.У2.ТИ — это обновленный погодозависимый двухканальный регулятор, предназначенный для автоматизации технологических процессов с возможностью работы с различными типами датчиков и исполнительных устройств. Устройство выполнено в компактном корпусе для монтажа на DIN-рейку (размеры 72х90х58 мм, степень защиты IP20), что обеспечивает удобство установки в распределительных щитах и шкафах управления.

Основные особенности:

• Два универсальных измерительных входа (тип У2), поддерживающих широкий спектр датчиков температуры и унифицированных сигналов.
• Погодозависимое регулирование, позволяющее оптимизировать работу систем отопления и других инженерных систем в зависимости от внешних условий.
• Два независимых канала управления с возможностью индивидуальной настройки параметров.
• Без интерфейса RS-485, что упрощает интеграцию в системы, не требующие сетевого взаимодействия.

Технические характеристики:

• Питание переменного тока: ~90…264 В (номинальное 230 В), частота 50/60 Гц.
• Питание постоянного тока: =21...120 В (номинальное 24 В).
• Потребляемая мощность: не более 10 ВА.
• Встроенный источник питания для датчиков: 24 ± 2,4 В, максимальный ток 50 мА.
• Время опроса входа: не более 1 секунды.
• Погрешность измерения: ±0,5 % для термоэлектрических преобразователей с компенсацией холодного спая, ±0,25 % для остальных датчиков.
• Диапазон рабочих температур: –40...+50 °С.
• Атмосферное давление: 84...106,7 кПа.
• Относительная влажность: не более 85 % при +35 °С без конденсации влаги.

Входы и поддерживаемые датчики:

• Термопреобразователи сопротивления (Pt, Cu, Ni) с диапазоном измерения от –200 до +850 °С.
• Термоэлектрические преобразователи (термопары типов K, J, N, S, R, B, A-1, A-2, A-3, T, E, L) с диапазоном до +2500 °С.
• Пирометры (РК-15, РК-20, РС-20, РС-25) для высокотемпературных измерений.
• Унифицированные сигналы: токовые (0…5 мА, 0…20 мА, 4…20 мА) и напряжение (–50…+50 мВ, 0…1 В).

Выходные устройства:

• Первый выход — Т-выход (4…6 В, 25 мА) для управления твердотельным реле.
• Второй выход — И-цифроаналоговый преобразователь (ток 4…20 мА) для передачи параметра в аналоговую систему управления.

Гарантия на изделие составляет 24 месяца.

2ТРМ1-Д.У2.ТИ — это надежное решение для автоматизации и диспетчеризации инженерных систем, обеспечивающее высокую точность измерений и гибкость настройки под различные задачи.
