2ТРМ1-Д.У2.СУ - обновленный погодозависимый двухканальный регулятор

Техническое описание 2ТРМ1-Д.У2.СУ

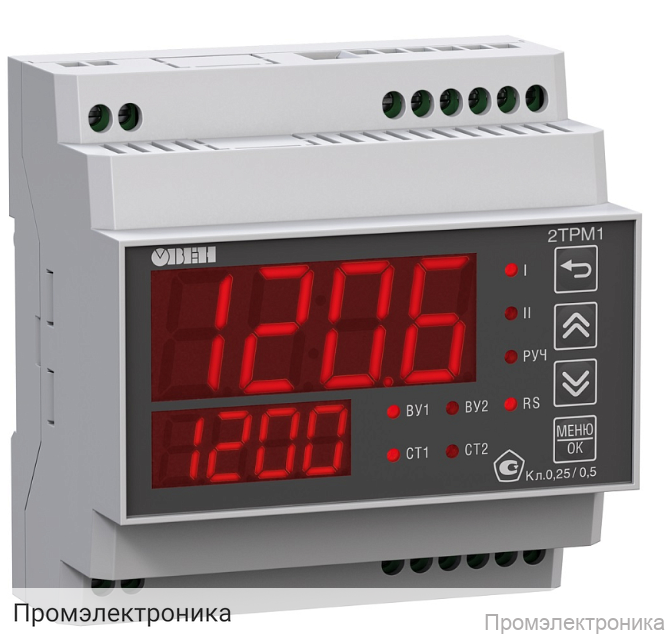

2ТРМ1-Д.У2.СУ — это обновленный погодозависимый двухканальный регулятор, предназначенный для автоматизации технологических процессов с возможностью управления по двум независимым каналам. Устройство выполнено в компактном корпусе для монтажа на DIN-рейку (размеры 72×90×58 мм, степень защиты IP20), что обеспечивает удобство установки в распределительных щитах и шкафах управления.

Регулятор поддерживает широкий диапазон питающих напряжений:

• Переменный ток: ~90…264 В (номинальное 230 В), частота 50/60 Гц
• Постоянный ток: =21...120 В (номинальное 24 В)
• Потребляемая мощность — не более 10 ВА

Встроенный источник питания для нормирующих преобразователей обеспечивает напряжение 24 ± 2,4 В с максимальным током до 50 мА, что позволяет подключать различные типы датчиков без необходимости внешних источников питания.

Измерительные входы:

• 2 универсальных измерительных входа (тип У2)
• Поддержка широкого спектра датчиков: термопреобразователи сопротивления (Pt, Cu, Ni), термопары (K, J, N, S, R, B, T, E и др.), пирометры, а также унифицированные сигналы тока (0–5 мА, 0–20 мА, 4–20 мА) и напряжения (–50…+50 мВ, 0–1 В)
• Время опроса входа — не более 1 секунды
• Погрешность измерения: ±0,5 % для термопар с компенсацией холодного спая, ±0,25 % для остальных датчиков

Выходные устройства:

• Два независимых выхода
• Выход 1: симисторная оптопара (С), 50 мА, 250 В
• Выход 2: цифроаналоговый преобразователь (У) — параметр-напряжение 0…10 В
• Поддержка различных типов выходных устройств: Р, К, С, Т, И, У

Условия эксплуатации:

• Температура окружающей среды: –40...+50 °С
• Атмосферное давление: 84...106,7 кПа
• Относительная влажность воздуха: не более 85 % при +35 °С и ниже без конденсации влаги

2ТРМ1-Д.У2.СУ не оснащен интерфейсом RS-485, что делает его оптимальным решением для автономных систем управления. Гарантия на изделие составляет 24 месяца.

Данный регулятор идеально подходит для применения в системах отопления, вентиляции, технологических установках, где требуется высокая точность измерения и надежное управление по погодозависимому принципу.
