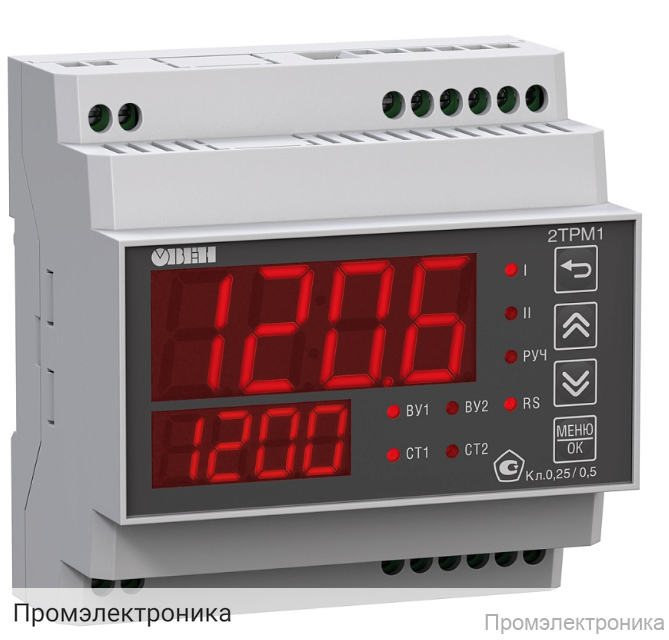

2ТРМ1-Д.У2.СТ - обновленный погодозависимый двухканальный регулятор

Техническое описание 2ТРМ1-Д.У2.СТ

2ТРМ1-Д.У2.СТ — это обновленный погодозависимый двухканальный регулятор, предназначенный для автоматизации технологических процессов с возможностью управления двумя независимыми каналами. Устройство отличается высокой точностью измерения, универсальностью входов и широким диапазоном поддерживаемых датчиков, что делает его оптимальным решением для промышленных и инженерных систем автоматизации.

Корпус выполнен в компактном DIN-реечном исполнении (72×90×58 мм, степень защиты IP20), что обеспечивает удобство монтажа в электротехнических шкафах и щитах. Надежная конструкция и современная элементная база гарантируют стабильную работу устройства в сложных условиях эксплуатации.

Основные характеристики:

Питание: переменное напряжение ~90…264 В (номинальное 230 В) или постоянное напряжение =21...120 В (номинальное 24 В).
Потребляемая мощность — не более 10 ВА.
Два универсальных измерительных входа (тип У2), поддерживающих широкий спектр датчиков температуры и унифицированных сигналов.
Время опроса входа — не более 1 секунды.
Погрешность измерения: ±0,5 % для термоэлектрических преобразователей с компенсацией холодного спая, ±0,25 % для остальных датчиков.
Два выходных устройства:
- 1-й выход — симисторная оптопара (С), 50 мА, 250 В;
- 2-й выход — транзисторный (Т), 4…6 В, 25 мА для управления твердотельным реле.
Встроенный источник питания для нормирующих преобразователей: 24 ± 2,4 В, максимальный ток — 50 мА.
Рабочий диапазон температур: –40...+50 °С.
Относительная влажность воздуха — не более 85 % при +35 °С и ниже без конденсации влаги.
Атмосферное давление: 84...106,7 кПа.
Гарантия — 24 месяца.

Поддерживаемые типы датчиков:

Термопреобразователи сопротивления (ТСМ, ТСП, ТСН, Pt100, Pt500, Pt1000 и др.) с диапазоном измерения от –200 до +850 °С.
Термоэлектрические преобразователи (термопары типов L, J, N, K, S, R, B, A-1, A-2, A-3, T, E) с диапазоном измерения до +2500 °С.
Пирометры (РК-15, РК-20, РС-20, РС-25) для высокотемпературных процессов.
Унифицированные сигналы: токовые (0…5 мА, 0…20 мА, 4…20 мА) и напряженческие (–50…+50 мВ, 0…1 В).

2ТРМ1-Д.У2.СТ — это современное решение для точного и надежного управления технологическими процессами, обеспечивающее гибкость настройки, широкий выбор поддерживаемых датчиков и простоту интеграции в существующие системы автоматизации.
