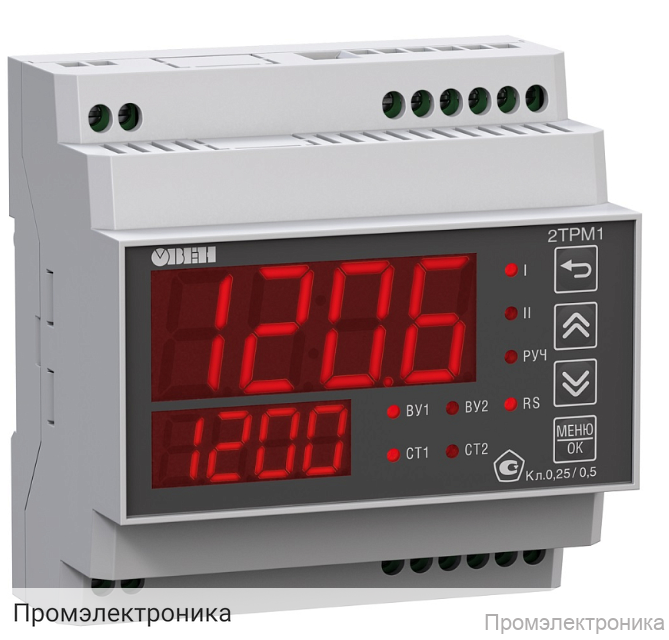

2ТРМ1-Д.У2.РК.RS - обновленный погодозависимый двухканальный регулятор с RS-485

Техническое описание 2ТРМ1-Д.У2.РК.RS

2ТРМ1-Д.У2.РК.RS — это обновленный погодозависимый двухканальный регулятор, предназначенный для автоматизации технологических процессов с возможностью дистанционного управления и мониторинга по интерфейсу RS-485. Устройство выполнено в компактном корпусе для установки на DIN-рейку, что обеспечивает удобство монтажа в распределительных щитах и шкафах автоматики.

Данный регулятор поддерживает двухпозиционное регулирование и оснащен двумя универсальными измерительными входами типа У2, что позволяет подключать широкий спектр датчиков температуры, тока и напряжения. Благодаря этому 2ТРМ1-Д.У2.РК.RS может использоваться в различных системах отопления, вентиляции, кондиционирования, а также в промышленных и лабораторных установках.

Основные характеристики:

• Питание: переменное напряжение ~90…264 В (номинальное 230 В), постоянное напряжение =21...120 В (номинальное 24 В), частота 50/60 Гц.
• Потребляемая мощность: не более 10 ВА.
• Корпус: DIN-реечный, размеры 72×90×58 мм, степень защиты IP20.
• Количество каналов: 2 независимых канала регулирования.
• Типы выходов:
  • 1-й выход — электромагнитное реле (Р) 8 А 220 В;
  • 2-й выход — транзисторная оптопара (К) n-p-n-типа 400 мА 60 В.
• Интерфейс связи: RS-485 для интеграции в системы диспетчеризации и удаленного управления.
• Время опроса входа: не более 1 секунды.
• Погрешность измерения:
  • ±0,5 % для термоэлектрических преобразователей с компенсацией холодного спая;
  • ±0,25 % для остальных датчиков.
• Универсальные входы поддерживают работу с термопреобразователями сопротивления (Pt, Cu, Ni), термопарами (K, J, N, S, R, B, A-1, A-2, A-3, T, E, L), пирометрами, а также с унифицированными токовыми и напряженческими сигналами (0–5 мА, 0–20 мА, 4–20 мА, –50…+50 мВ, 0–1 В).
• Диапазон рабочих температур: –40...+50 °С.
• Относительная влажность: до 85 % при +35 °С без конденсации влаги.
• Атмосферное давление: 84...106,7 кПа.
• Гарантия: 24 месяца.

2ТРМ1-Д.У2.РК.RS — это надежное решение для построения современных систем автоматизации с возможностью гибкой настройки, высокой точностью измерений и поддержкой широкого спектра датчиков. Благодаря наличию интерфейса RS-485 устройство легко интегрируется в существующие системы управления и диспетчеризации.
