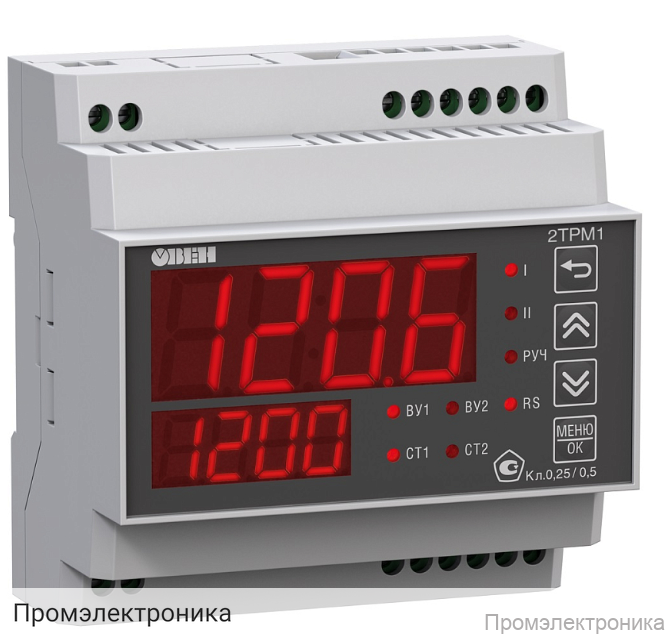

2ТРМ1-Д.У2.КС.RS - обновленный погодозависимый двухканальный регулятор с RS-485

Техническое описание 2ТРМ1-Д.У2.КС.RS

2ТРМ1-Д.У2.КС.RS — это обновленный погодозависимый двухканальный регулятор, предназначенный для автоматизации технологических процессов с возможностью дистанционного управления и мониторинга по интерфейсу RS-485. Устройство выполнено в компактном корпусе для установки на DIN-рейку (размеры 72×90×58 мм, степень защиты IP20), что обеспечивает удобство монтажа в распределительных щитах и шкафах управления.

Регулятор поддерживает двухпозиционное регулирование и оснащен двумя универсальными измерительными входами типа У2, что позволяет подключать широкий спектр датчиков температуры и унифицированных сигналов. Благодаря этому 2ТРМ1-Д.У2.КС.RS может использоваться в различных системах автоматизации отопления, вентиляции, технологических линий и других объектов, где требуется точное поддержание параметров среды.

Основные характеристики:

• Питание: переменный ток ~90…264 В (номинальное 230 В) или постоянный ток =21...120 В (номинальное 24 В)
• Потребляемая мощность: не более 10 ВА
• Частота питания: 50/60 Гц
• Встроенный источник питания для датчиков: 24 ± 2,4 В, максимальный ток 50 мА
• Количество каналов: 2
• Типы выходов:
  • К — транзисторная оптопара n-p-n-типа (400 мА, 60 В)
  • С — симисторная оптопара (50 мА, 250 В)
• Интерфейс связи: RS-485 (протокол Modbus RTU)
• Время опроса входа: не более 1 секунды
• Погрешность измерения:
  • ±0,5 % для термоэлектрических преобразователей с компенсацией холодного спая
  • ±0,25 % для остальных датчиков
• Рабочий диапазон температур: –40...+50 °С
• Относительная влажность: до 85 % при +35 °С без конденсации влаги
• Атмосферное давление: 84...106,7 кПа

Поддерживаемые типы датчиков:

• Термопреобразователи сопротивления (Pt100, Pt500, Pt1000, Cu50, Cu100 и др.)
• Термоэлектрические преобразователи (термопары типов K, J, N, S, R, B, T, E и др.)
• Пирометры (РК-15, РК-20, РС-20, РС-25)
• Унифицированные сигналы: токовые (0–5 мА, 0–20 мА, 4–20 мА) и напряжение (–50…+50 мВ, 0–1 В)

Благодаря наличию интерфейса RS-485 регулятор легко интегрируется в системы диспетчеризации и автоматизации, обеспечивая надежную передачу данных и возможность централизованного управления. Устройство отличается высокой точностью измерения, широким диапазоном поддерживаемых датчиков и надежной защитой от внешних воздействий.

Гарантия на изделие составляет 24 месяца.
